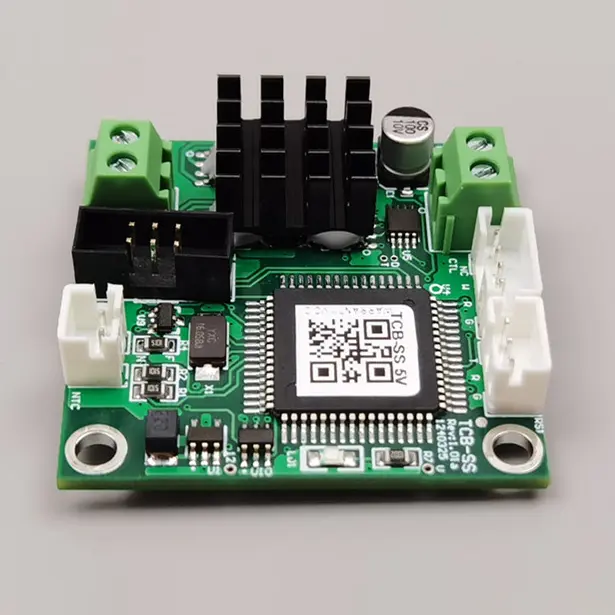

X-Meritan fournit le contrôleur de température compact TCB-SA pour les Micro TEC afin de répondre aux besoins rigoureux de refroidissement des emballages photoniques et microélectroniques. Construite autour d'un circuit intégré de gestion TEC dédié haut de gamme, cette carte fournit un courant alimenté en courant continu plutôt que des impulsions intermittentes, créant ainsi un environnement thermique totalement sans ondulation. Conçu pour s'interfacer nativement avec des thermistances NTC de 10 kΩ, le TCB-SA maintient les températures cibles avec une précision de 0,01℃ sur une large plage de contrôle allant de −20℃ à +100℃.
Les contrôleurs PWM (Pulse width Modulation) traditionnels introduisent une commutation de tension agressive qui génère une fatigue due aux cycles thermiques, du bruit électrique et des microfractures dans les éléments TEC ultra-petits. Le contrôleur de température TCB-SA pour Micro TEC adopte une approche technique fondamentalement différente pour protéger les micro-refroidisseurs délicats tout en garantissant une stabilité inférieure au degré :
Alimentation continue en courant continu : fournit une alimentation propre et continue au micro-TEC. Cela lisse les gradients thermiques, élimine le bruit haute fréquence dans les détecteurs optiques sensibles et prolonge considérablement la durée de vie du TEC.
Optimisation de la masse micro-thermique : les algorithmes PID intégrés sont explicitement réglés pour une réponse thermique rapide dans de minuscules charges thermiques, évitant ainsi de graves dépassements de température lors de rampes de point de consigne rapides.
Fiabilité éprouvée de qualité laser : testé sur le terrain sur des émetteurs-récepteurs optiques haute densité et des diodes laser industrielles, maintenant un étalonnage cohérent pendant des millions d'heures de fonctionnement.
Encombrement discret : un facteur de forme compact permet un montage direct à côté des sous-ensembles optiques, minimisant ainsi la longueur du câble de signal et les retards de boucle du capteur.
|
Paramètre |
Spécification / Valeur |
|
Précision du contrôle |
0,01 ℃ |
|
Définir la précision de la température |
0,01 ℃ |
|
Plage de mesure |
−30℃ à +147℃ |
|
Plage de température de contrôle |
−20℃ à +100℃ |
|
Température réglée par défaut en usine |
25℃ (Personnalisable sur demande) |
|
Sortie TEC maximale |
4,5 V CC (par défaut) / 3,0 A courant maximum |
|
Entrée d'alimentation de la carte |
5 V CC |
|
Efficacité de sortie |
>90 |
|
Capteur pris en charge |
Thermistance NTC 10K (par défaut B = 3950) |
|
Dimensions physiques |
60 mm (L) × 42 mm (L) × 23 mm (H) |
|
Épaisseur/dégagement du panneau |
Carte de 1,5 mm/dégagement maximal des broches de 3 mm en dessous |
• Stabilisation de la diode laser Empêche la dérive de longueur d'onde et les fluctuations de puissance optique dans les lasers à fibre, les lasers à pompe et les diodes laser à détection de gaz.
• Capteurs optiques de haute précision Stabilise les réseaux de photodiodes, les spectromètres et les APD pour minimiser le courant d'obscurité et le bruit thermique dans les environnements optiques à faible signal.
• Recherche sur les semi-conducteurs et le quantique Fournit un refroidissement localisé à l'échelle microscopique à l'intérieur d'appareils de test de laboratoire à espace limité nécessitant une précision inférieure au degré.
Fabrication interne dédiée : la surveillance directe depuis le placement des composants SMT jusqu'aux tests thermiques finaux garantit la cohérence d'une unité à l'autre.
Support d'ingénierie d'application : notre équipe vous assiste directement dans la modélisation de la boucle thermique, l'optimisation du placement des capteurs et la programmation des points de consigne personnalisés.
Architecture à haut rendement : offre une efficacité de conversion de puissance supérieure à 90 %, minimisant ainsi la génération de chaleur interne de la carte à l'intérieur des boîtiers client scellés.
Les TEC à micro-échelle ont des sections transversales d'éléments extrêmement fines. La puissance PWM fait rapidement circuler les couples de semi-conducteurs entre le chaud et le froid, provoquant une contrainte de décalage CTE (coefficient de dilatation thermique) qui dégrade les jonctions au fil du temps. L'entraînement CC continu du TCB-SA élimine complètement la fatigue due aux cycles mécaniques.
Oui. Alors que l'objectif par défaut d'usine est de 25 ℃, X-Meritan peut flasher des points de consigne de température par défaut personnalisés dans le micrologiciel pendant la production, en fonction des exigences de votre package optique.
La carte est calibrée en usine pour les thermistances NTC standard de 10 kΩ (valeur B = 3950), qui offrent une réponse thermique rapide et une sensibilité élevée sur la plage de contrôle de -20∘C à +100∘C.
Oui. Le circuit intégré de pilote spécialisé gère de manière native la direction du courant pour fournir à la fois un refroidissement et un chauffage actifs, maintenant la stabilité du point de consigne à ±0,01∘C quelles que soient les variations de température ambiante.
