X-méritanfabrique des assemblages avec des refroidisseurs thermoélectriques pour l'aérospatiale, les équipements médicaux, l'électronique industrielle, les systèmes de communication et les applications de contrôle de température de précision. Les assemblées intègrentéléments de refroidissement thermoélectriques, structures personnalisées, les connexions électriques et les conceptions de gestion thermique pour les appareils compacts nécessitant un contrôle stable de la température.
Avec des capacités couvrant le développement de matériaux thermoélectriques, la personnalisation des composants de base et la fabrication de systèmes de refroidissement de semi-conducteurs, X-meritan développe des assemblages TEC intégrés pour les applications nécessitant une régulation thermique précise, un transfert de chaleur fiable et une intégration mécanique personnalisée.
Il s'agit d'unités de refroidissement à semi-conducteurs intégrées combinant des éléments thermoélectriques avec des structures mécaniques, des interfaces électriques et des conceptions d'emballage personnalisées.
Par rapport aux modules TEC autonomes qui nécessitent des structures de montage et une intégration système supplémentaires, ces assemblages combinent des composants de refroidissement et des structures de support dans une conception unifiée, ce qui les rend adaptés aux appareils électroniques compacts avec des exigences strictes en matière d'espace et de température.
X-méritan développe différentes structures d'assemblage en fonction des exigences de l'application, notamment des assemblages avec des refroidisseurs micro-thermoélectriques pour les capteurs compacts et les appareils à espace limité, des embases personnalisées avec des refroidisseurs thermoélectriques pour les boîtiers de diodes laser et les emballages TO-can, et des structures TEC intégrées pour les équipements industriels, médicaux, de communication et de recherche.
X-méritan propose des configurations d'assemblage personnalisées basées sur l'espace d'installation, les exigences de performances thermiques et les conditions d'intégration mécanique.
|
Type d'assemblage |
Principales caractéristiques |
Applications typiques |
|
Assemblages avec Refroidisseurs Micro-thermoélectriques |
Conçu avec une structure miniaturisée pour un espace d'installation limité et des systèmes de contrôle thermique compacts. |
Capteurs, sondes miniaturisées, appareils électroniques haute densité. |
|
Collecteurs personnalisés avec refroidisseurs thermoélectriques |
Développé pour être intégré dans des boîtiers de diodes laser et des structures d'emballage de type TO-can. |
Systèmes laser et composants de communication optique. |
|
Assemblages TEC personnalisés |
Fabriqué selon les dimensions requises, les spécifications de puissance et les objectifs de performances thermiques. |
Équipements industriels, dispositifs médicaux et systèmes de recherche. |
Par rapport aux composants TEC séparés nécessitant des processus de conception mécanique et d'installation supplémentaires, les assemblages intégrés réduisent la complexité structurelle en combinant les fonctions de refroidissement et de montage en une seule unité.
X-méritan prend en charge une précision de régulation thermique de ±0,1°C lorsqu'il est associé à des systèmes de contrôle de température appropriés. Cette stabilité thermique permet de maintenir des conditions de fonctionnement constantes pour les composants sensibles à la température et réduit les changements de performances provoqués par les fluctuations de température.
X-méritan développe des ensembles TEC compacts pour les systèmes électroniques où l'espace d'installation est limité. La structure intégrée permet de positionner les composants de refroidissement plus près des appareils sensibles à la chaleur tout en conservant la flexibilité de la conception mécanique.
Par rapport aux structures de refroidissement conventionnelles nécessitant un espace supplémentaire pour les composants de transfert de chaleur, les assemblages thermoélectriques offrent une approche d'intégration plus compacte pour les architectures électroniques haute densité.
Les assemblages avec refroidisseurs thermoélectriques sont conçus pour les applications exposées aux variations de température, à l'humidité, à la poussière et à d'autres facteurs environnementaux.
La structure d'assemblage prend en charge les environnements de fonctionnement de -40°C à 85°C et intègre une technologie d'étanchéité conforme à la norme IP68 pour protéger les composants internes contre l'humidité, la poussière et la contamination chimique. Les structures de connexion électrique sont conçues pour maintenir la stabilité dans des conditions de vibrations et de cycles thermiques.
Les performances de l'interface thermique affectent directement l'efficacité du transfert de chaleur et la stabilité de fonctionnement. De mauvaises conditions de contact, un mauvais alignement de l'assemblage, des contraintes sur les matériaux ou une contamination environnementale peuvent augmenter la résistance thermique et réduire l'efficacité du refroidissement.
X-méritan contrôle ces risques grâce au placement des composants au niveau du micron optimisé par la simulation thermomécanique, les processus automatisés de soudage et de connexion électrique, les technologies d'étanchéité et les contrôles de fabrication basés sur la norme ISO 9001 : 2015.
Des changements de température répétés peuvent créer des contraintes mécaniques car différents matériaux se dilatent et se contractent à des rythmes différents. Dans les systèmes électroniques de précision, des cycles thermiques incontrôlés peuvent affecter les connexions électriques et la stabilité des composants à long terme.
Les assemblages X-meritan avec refroidisseurs thermoélectriques intègrent des processus d'assemblage contrôlés, des connexions électriques optimisées avec une résistance de contact réduite et des évaluations de fiabilité, notamment des cycles de choc thermique, des tests d'exposition à l'humidité et une évaluation des performances à long terme.

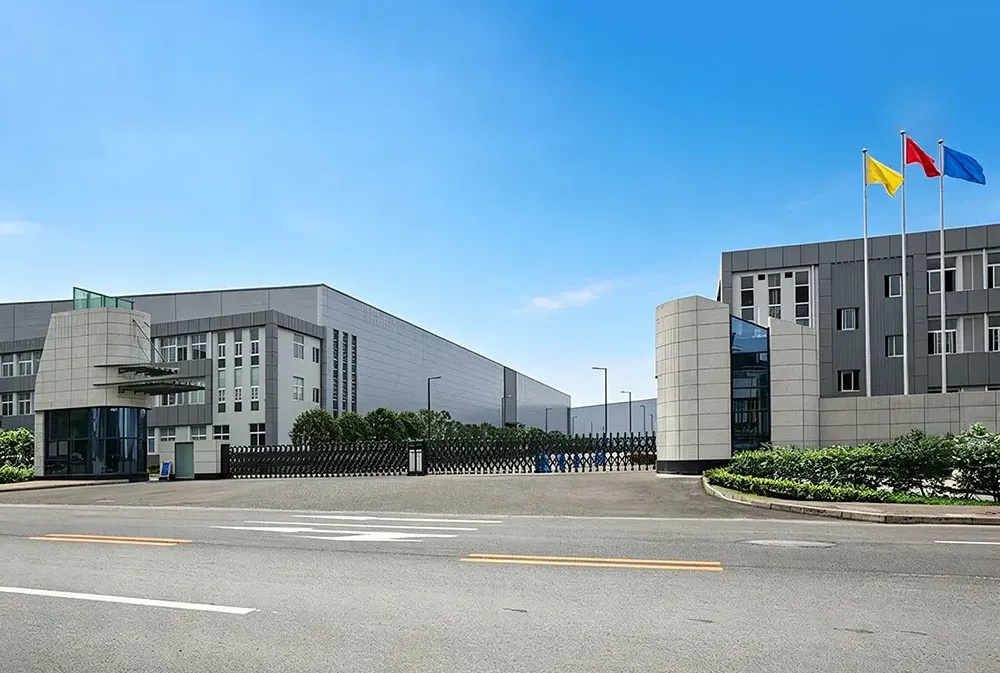

La fabrication X-meritan couvre le développement de matériaux thermoélectriques, la personnalisation des composants, le traitement des assemblages et la conception de solutions thermiques.
La ligne de production comprend des fours de trempage d'étain, des machines de moulage par vibration, des équipements de soudage, des fours, des machines de distribution, des machines de scellage automatiques, des machines de découpe, des équipements de soudage par refusion et des machines d'impression entièrement automatiques.
Les processus de fabrication respectent les exigences de gestion de la qualité ISO 9001 : 2015. La vérification de la qualité comprend des tests de cycles de choc thermique, des tests d'exposition à l'humidité contrôlée, des évaluations de fiabilité à long terme et une inspection des connexions électriques et des performances.
X-méritan développe des assemblages TEC selon des exigences structurelles et thermiques spécifiques, notamment les dimensions de l'assemblage, les structures mécaniques, les configurations de connexion électrique, les spécifications de puissance, les objectifs de performances thermiques et les méthodes d'intégration.
Le processus de développement couvre l'évaluation de la conception, l'optimisation du prototype et la préparation de la production pour assurer la compatibilité avec différentes structures d'équipement.
Les assemblages X-meritan avec refroidisseurs thermoélectriques sont utilisés dans les systèmes nécessitant une gestion thermique des semi-conducteurs et un contrôle stable de la température.
Les assemblages sont utilisés dans les composants électroniques de satellite, les équipements de communication haute fréquence et les systèmes de stations de base de communication où des conditions de température stables sont requises pour l'électronique sensible.
Les assemblages sont utilisés dans les équipements d'imagerie diagnostique, les instruments d'analyse de laboratoire et les systèmes médicaux de précision nécessitant un contrôle constant de la température pour maintenir la stabilité de fonctionnement de l'équipement.
Les assemblages sont utilisés dans des systèmes laser haute puissance, des équipements de contrôle industriel et des dispositifs électroniques de précision où une gestion thermique est nécessaire pour réduire les variations de performances liées à la température.
Les assemblages sont utilisés dans des systèmes expérimentaux de contrôle thermique, des architectures électroniques haute densité et des applications de refroidissement de semi-conducteurs personnalisées nécessitant une gestion compacte et précise de la température.
