Un ingénieur qui conçoit un analyseur médical compact doit maintenir une chambre d'échantillon à 15°C dans un environnement ambiant à 35°C. Le boîtier est petit, le budget énergétique est limité et l'espace disponible pour un système de refroidissement est minime. L'ingénieur sait qu'un refroidisseur thermoélectrique, ou TEC, est la technologie adaptée à cette application. Mais quel TEC ? La réponse dépend d’un chiffre souvent estimé de manière trop aléatoire : la charge de refroidissement requise. Si la charge de refroidissement est sous-estimée, le TEC ne maintiendra pas le point de consigne. S’il est surestimé, le TEC sera surdimensionné, inefficace et coûteux. Calculer correctement la charge de refroidissement est la première étape dans la sélection d'un refroidisseur thermoélectrique qui répond aux exigences de l'application sans coût ni complexité inutiles.
Ce guide est destiné aux ingénieurs d'approvisionnement, aux ingénieurs de conception et aux acheteurs qui doivent préciserrefroidisseurs thermoélectriquespour les applications de refroidissement. Nous expliquerons les composants de la charge de refroidissement, les méthodes de calcul de chaque composant, le rôle de la résistance thermique dans l'enceinte, l'effet du coefficient de performance (COP) du TEC et les critères d'évaluation d'un fournisseur. Nous fournirons également des paramètres de produit détaillés de notre usine de Fuzhou X-Meritan Technology Co., Ltd. Que vous refroidissiez un dispositif médical, une diode laser, une batterie ou un boîtier compact, ce guide vous aidera à calculer avec précision la charge de refroidissement et à sélectionner le refroidisseur thermoélectrique adapté à votre application.
La charge de refroidissement est la quantité totale de chaleur qui doit être évacuée du boîtier ou de l'objet refroidi pour maintenir la température souhaitée. C'est la somme de la charge thermique active, de la charge thermique passive et de toute source de chaleur supplémentaire telle que le rayonnement solaire ou la condensation. La charge de refroidissement est exprimée en watts. Pour un refroidisseur thermoélectrique, la charge de refroidissement correspond à la capacité de pompage de chaleur (Qc) requise dans des conditions de fonctionnement spécifiques. Le TEC doit être sélectionné de manière à ce que son Qc à la température ambiante et au point de consigne réels soit supérieur à la charge de refroidissement, avec une marge de sécurité appropriée. Si le Qc du TEC est inférieur à la charge de refroidissement, le boîtier n'atteindra pas le point de consigne. Si le Qc du TEC est bien supérieur à la charge de refroidissement, le TEC sera surdimensionné et fonctionnera avec un rendement inférieur.
Le calcul de la charge de refroidissement constitue la base de la sélection du TEC car il détermine le Qc requis, qui à son tour détermine la taille, la consommation électrique et le coût du TEC. Un petit dispositif médical peut avoir une charge de refroidissement de 10 W, nécessitant un TEC compact. Un système de gestion thermique de batterie peut avoir une charge de refroidissement de 200 W, nécessitant un TEC plus grand ou un ensemble de TEC. Le tableau ci-dessous résume les trois principales composantes de la charge de refroidissement et leurs sources typiques.
| Composant | Source | Magnitude typique |
| Charge thermique active | Composants électroniques, capteurs, moteurs, lasers | 1 W à 200 W |
| Charge thermique passive | Conduction à travers les parois de l'enceinte, convection, rayonnement | 5W à 50W |
| Sources de chaleur supplémentaires | Rayonnement solaire, condensation, sources de chaleur externes | Variable |
| Charge de refroidissement totale | Somme de tous les composants | Détermine les exigences TEC Qc |
ÀFuzhou X-Meritan Technology Co., Ltd., notre usine conçoit et fabrique des refroidisseurs thermoélectriques pour une large gamme d'applications de refroidissement. Nous travaillons avec nos clients pour vérifier que le calcul de la charge de refroidissement est précis avant de sélectionner le TEC. Notre équipe d'ingénieurs peut vous aider dans le calcul et vous fournir des conseils sur la marge de sécurité appropriée pour chaque application.
La charge thermique active est la chaleur générée par les composants à l’intérieur du boîtier qui sont alimentés électriquement. Ces composants peuvent inclure des circuits électroniques, des capteurs, des moteurs, des lasers, des lumières LED et tout autre appareil convertissant l'énergie électrique en chaleur. La charge thermique active est calculée en additionnant la consommation électrique de tous les composants fonctionnant à l'intérieur du boîtier. Pour un composant qui n’est pas efficace à 100 %, la chaleur générée est égale à la puissance absorbée moins le travail utile fourni. Dans la plupart des systèmes électroniques, presque toute l’énergie électrique est convertie en chaleur, de sorte que la charge thermique active est approximativement égale à la consommation électrique totale. Le tableau ci-dessous fournit une feuille de calcul pour calculer la charge thermique active.
| Composant | Consommation électrique (W) | Dissipation thermique (W) | Remarques |
| Carte contrôleur | 5 W | 5 W | Toute la puissance dissipée sous forme de chaleur |
| Module de capteur | 2 W | 2 W | Fonctionnement continu |
| Diode laser | 3 W | 2,5 W | 0,5 W émis sous forme de lumière |
| Afficher | 1 W | 0,8 W | 0,2 W émis sous forme de lumière |
| Charge thermique active totale | 11 W | 10,3 W | Utilisé pour la sélection TEC |
Dans notre usine, nous fournissons des refroidisseurs thermoélectriques avec une gamme de capacités de refroidissement adaptées à différentes charges thermiques actives. Notre équipe d'ingénierie peut examiner la liste des composants et vérifier le calcul de la charge thermique active. Nous recommandons également à nos clients de prendre en compte le cycle de service des composants, car un fonctionnement intermittent peut réduire la charge thermique moyenne.
La charge thermique passive est la chaleur qui pénètre dans l'enceinte depuis l'environnement extérieur par les murs, le couvercle et toutes les ouvertures. Elle dépend de la différence de température entre l’environnement ambiant et l’intérieur de l’enceinte. La charge thermique passive est calculée à l'aide de la formule Q = U × A × ΔT, où U est le coefficient de transfert thermique global de l'enceinte, A est la surface de l'enceinte et ΔT est la différence de température entre l'ambiance et l'intérieur. Le coefficient global de transfert de chaleur dépend du matériau du mur, de l’isolation et des conditions de convection des deux côtés du mur. Pour une enceinte bien isolée, U peut être aussi faible que 0,5 W/m²K. Pour une enceinte non isolée, U peut atteindre 5 W/m²K. Le tableau ci-dessous fournit une feuille de calcul pour calculer la charge thermique passive.
| Paramètre | Symbole | Valeur | Unité |
| Coefficient de transfert de chaleur global | U | 2.0 | W/m²K |
| Superficie | A | 0.5 | m² |
| Différence de température | ΔT | 20 (35°C ambiant, 15°C intérieur) | K |
| Charge thermique passive | Q | 20 | W |
Chez X-Meritan, nous aidons nos clients à calculer la charge thermique passive en fournissant les valeurs de résistance thermique pour nos matériaux de boîtier et nos options d'isolation. Nous conseillons également l’utilisation de revêtements réfléchissants et de ruptures de pont thermique pour réduire la charge thermique passive. Notre objectif est de garantir que la charge de refroidissement totale est calculée avec précision, afin que le refroidisseur thermoélectrique sélectionné ne soit ni sous-dimensionné ni surdimensionné.
Le calcul de la charge de refroidissement n'est pas terminé tant que la résistance thermique des interfaces entre le TEC et l'objet refroidi n'est pas prise en compte. Le TEC ne refroidit pas directement l'objet ; il refroidit le dissipateur thermique du côté froid, qui refroidit ensuite l'objet par conduction, convection ou rayonnement. Chaque interface introduit une résistance thermique qui réduit la capacité de refroidissement effective. Les pertes d'interface les plus courantes sont la résistance thermique du matériau d'interface thermique (TIM) entre le TEC et le dissipateur thermique, la résistance thermique du dissipateur thermique lui-même et la résistance thermique du trajet thermique depuis le dissipateur thermique côté froid jusqu'à l'objet. Le tableau ci-dessous résume les valeurs de résistance thermique typiques pour les matériaux d'interface courants.
| Interface | Résistance thermique typique | Remarques |
| Graisse thermique (TEC vers dissipateur thermique) | 0,1 - 0,5 °C/W | Dépend de l'épaisseur et de la pression de contact |
| Coussin thermique (TEC vers dissipateur thermique) | 0,5 - 2,0 °C/W | Plus facile à appliquer mais plus résistante |
| Dissipateur thermique (convection naturelle) | 1,0 - 5,0 °C/W | Dépend de la taille et de la conception des ailerons |
| Dissipateur thermique (air pulsé) | 0,2 - 1,0 °C/W | Nécessite un ventilateur, mais une résistance inférieure |
| Chemin thermique vers l'objet | 0,5 - 3,0 °C/W | Dépend du matériau et de la géométrie |
Dans notre usine, nous fournissons des refroidisseurs thermoélectriques avec des finitions de surface optimisées pour le contact thermique. Nous proposons également des matériaux d'interface thermique et une assistance à la conception de dissipateurs thermiques pour aider nos clients à minimiser les pertes d'interface. Notre objectif est de garantir que la capacité de refroidissement du TEC est transférée efficacement à l'objet refroidi, afin que le système réponde à ses exigences de performance thermique.
Le coefficient de performance (COP) est le rapport entre la puissance frigorifique (Qc) et la puissance électrique absorbée (Pin). Un COP plus élevé signifie que le TEC est plus efficace, consommant moins d'énergie électrique pour la même capacité de refroidissement. Le COP d'un refroidisseur thermoélectrique dépend de la différence de température entre les côtés chaud et froid, du matériau TEC et du courant de fonctionnement. À mesure que la différence de température augmente, le COP diminue. Cela signifie qu'un TEC sélectionné pour une différence de température élevée nécessitera plus de puissance et générera plus de chaleur, qui doit être dissipée par le dissipateur thermique côté chaud. Le tableau ci-dessous montre les valeurs COP typiques pour un refroidisseur thermoélectrique à différentes différences de température.
| Différence de température (ΔT) | COP typique | Implication pour la sélection TEC |
| 10 000 | 1,5 - 2,0 | Haute efficacité, faible consommation d'énergie |
| 20 000 | 0,8 - 1,2 | Efficacité modérée |
| 30 000 | 0,5 - 0,8 | Efficacité inférieure, consommation d'énergie plus élevée |
| 40K | 0,3 - 0,5 | Faible rendement, rejet de chaleur important |
| 50 000 $ | 0,2 - 0,3 | Très faible efficacité, peut nécessiter un TEC à plusieurs étages |
Chez X-Meritan, nous fournissons les courbes COP pour nos refroidisseurs thermoélectriques, afin que nos clients puissent sélectionner le TEC qui fonctionne avec l'efficacité optimale pour leur différence de température. Nous conseillons également l'utilisation de TEC à plusieurs étages pour les applications nécessitant une grande différence de température. Notre objectif est d'aider nos clients à atteindre les performances de refroidissement requises avec la consommation d'énergie la plus faible possible.
L'évaluation d'un fournisseur de refroidisseurs thermoélectriques nécessite de se concentrer sur la capacité de fabrication, les données de performances, le contrôle qualité et le support technique. Le fournisseur doit avoir la capacité de fabriquer des TEC selon les spécifications requises, y compris les dimensions correctes, le nombre correct de couples et les performances thermiques correctes. Ils doivent fournir des données de performances complètes, notamment le Qc, le COP, le courant maximum et la tension maximale à différentes différences de température. Ils doivent disposer d'un système de contrôle de qualité qui garantit des performances constantes d'une unité à l'autre. Et ils doivent fournir une assistance technique pour aider les clients dans le calcul de la charge de refroidissement et la sélection du TEC. Le tableau ci-dessous résume ces critères d’évaluation.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Capacité de fabrication | Assemblage de précision, équipement de test | Garantit la qualité et la cohérence des produits |
| Données de performances | Qc, COP, Imax, Vmax à différents ΔT | Permet une sélection précise |
| Contrôle de qualité | ISO 9001, 100 % de tests | Garantit des performances constantes |
| Assistance technique | Calcul de la charge de refroidissement, sélection TEC | Aide à sélectionner le bon produit |
| Fiabilité | Données MTBF, tests de durée de vie | Garantit des performances à long terme |
Dans notre usine, nous produisons des glacières thermoélectriques depuis plus d'une décennie. Nous utilisons des équipements d'assemblage et de test de précision pour garantir que chaque TEC répond à ses spécifications. Nous fournissons des données de performance complètes, y compris le Qc, le COP et les notes maximales. Nous sommes certifiés ISO 9001 et effectuons des tests à 100 % sur chaque unité. Notre équipe technique est disponible pour vous aider dans le calcul de la charge de refroidissement et la sélection du TEC. Nous vous invitons à nous évaluer selon ces critères et à nous considérer comme votre partenaire en refroidisseurs thermoélectriques.

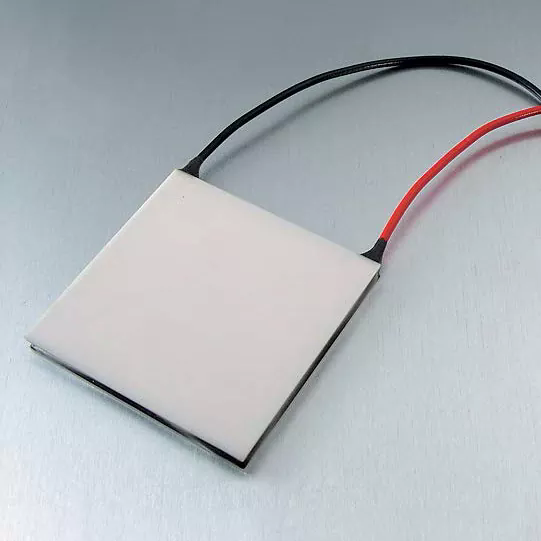

Le tableau suivant fournit les principaux paramètres de produit pour nos refroidisseurs thermoélectriques. Ces TEC conviennent à une large gamme d'applications de refroidissement, notamment les dispositifs médicaux, les diodes laser, les blocs-batteries et les boîtiers compacts. Notre usine peut également produire des TEC personnalisés pour répondre à des exigences spécifiques.
| Paramètre | Gamme de spécifications | Remarques |
| Capacité de refroidissement (Qc) | 5W - 200W | À ΔT et courant spécifiés |
| Courant maximal (Imax) | 2 A - 15 A | Dépend du modèle |
| Tension maximale (Vmax) | 5 V - 24 V | Dépend du modèle |
| Différence de température maximale (ΔTmax) | 65 000 - 75 000 | Chez Imax, sous vide |
| Plage de COP | 0,2 - 2,0 | Dépend de ΔT |
| Dimensions | 15 x 15 mm à 62 x 62 mm | Tailles personnalisées disponibles |
| Nombre de couples | 31 - 241 | Détermine la capacité de refroidissement |
| Température de fonctionnement | -40°C à +80°C | Cela dépend de la soudure et de l'étanchéité |
| MOQ | 10 pièces | Négociable pour les grosses commandes |
| Délai de mise en œuvre | 2 à 4 semaines | Dépend de la quantité et de la personnalisation |
Dans notre usine, nous fabriquons nos refroidisseurs thermoélectriques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la capacité de refroidissement, les dimensions et la température de fonctionnement en fonction de vos besoins spécifiques. Notre système de contrôle qualité comprend l'inspection des matières premières, l'inspection en cours de processus et les tests finaux à 100 % avant expédition. Notre objectif est de fournir à nos clients des refroidisseurs thermoélectriques de haute qualité qui répondent à leurs exigences de performances thermiques.
Question 1 : Quelle est la différence entre la charge thermique active et passive ?
Réponse : La charge thermique active est la chaleur générée par les composants électriques à l'intérieur du boîtier, tels que les contrôleurs, les capteurs et les lasers. La charge thermique passive est la chaleur qui pénètre dans l'enceinte depuis l'environnement extérieur par les murs, le couvercle et les ouvertures. Les deux doivent être inclus dans le calcul de la charge de refroidissement. Pour la plupart des boîtiers électroniques compacts, la charge thermique active est le composant dominant. Pour les grandes enceintes mal isolées, la charge thermique passive peut être importante.
Question 2 : Quelle marge de sécurité dois-je ajouter au calcul de la charge de refroidissement ?
Réponse : Une marge de sécurité de 20 à 30 % est généralement recommandée. Cette marge tient compte des incertitudes sur la consommation électrique des composants, la résistance thermique des interfaces et le vieillissement du TEC. Pour les applications critiques, telles que les dispositifs médicaux ou les systèmes laser, une marge plus importante de 50 % peut être appropriée. Chez Fuzhou X-Meritan Technology Co., Ltd., nous pouvons vous aider à déterminer la marge de sécurité appropriée pour votre application spécifique.
Question 3 : Pourquoi le COP diminue-t-il à mesure que la différence de température augmente ?
Réponse : Le COP diminue à mesure que la différence de température augmente, car le TEC doit travailler plus fort pour pomper la chaleur malgré un gradient de température plus important. La puissance électrique absorbée augmente et la capacité de refroidissement diminue, de sorte que le rapport refroidissement/puissance diminue. C'est pourquoi le TEC doit être sélectionné pour la différence de température de fonctionnement réelle, et non pour la valeur nominale ΔT maximale. Notre usine fournit des courbes COP qui montrent l'efficacité à différentes différences de température.
Question 4 : Puis-je utiliser un TEC à un étage pour une différence de température importante ?

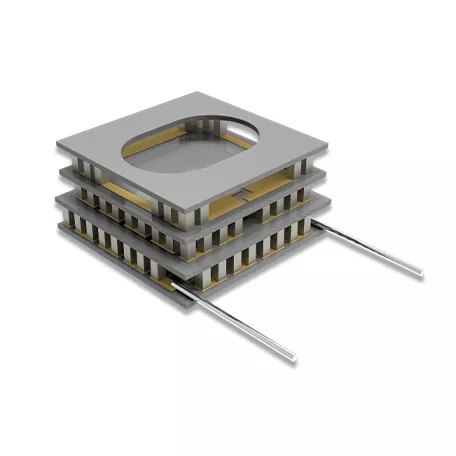

Réponse : Un TEC à un étage peut atteindre une différence de température maximale d'environ 65 à 75 K. Pour des différences de température plus importantes, un TEC à plusieurs étages est requis. Les TEC à plusieurs étages empilent deux étages ou plus pour obtenir une différence de température totale plus importante, mais ils sont moins efficaces et plus coûteux que les TEC à un seul étage. Si votre application nécessite une différence de température supérieure à 70 K, consultez notre équipe d'ingénieurs pour déterminer la meilleure solution.
Question 5 : Comment calculer la résistance thermique de mon dissipateur thermique ?
Réponse : La résistance thermique d'un dissipateur thermique dépend de sa géométrie, du matériau et des conditions de circulation de l'air. Il est généralement spécifié par le fabricant du dissipateur thermique en °C/W. Pour la convection naturelle, la résistance thermique est plus élevée que pour l’air pulsé. Pour une estimation approximative, un dissipateur thermique à convection naturelle d'une surface de 0,1 m² peut avoir une résistance thermique d'environ 3 à 5 °C/W. Pour des résultats précis, utilisez les données du fabricant ou effectuez un test thermique. Dans notre usine, nous pouvons vous aider à sélectionner un dissipateur thermique qui correspond aux exigences thermiques du TEC.
Le calcul de la charge de refroidissement requise est la première et la plus importante étape dans la sélection d'un refroidisseur thermoélectrique. La charge de refroidissement est la somme de la charge thermique active, de la charge thermique passive et de toute source de chaleur supplémentaire. Elle doit être calculée avec soin, incluant la résistance thermique des interfaces et l'effet du coefficient de performance. En suivant les méthodes de calcul décrites dans cet article, les ingénieurs peuvent sélectionner un TEC qui répond aux exigences thermiques de l'application sans coût ni complexité inutiles. Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine possède l'expertise et les produits nécessaires pour répondre à vos besoins en refroidissement thermoélectrique. Nous fournissons des données de performances complètes, une assistance technique et des conceptions personnalisées pour vous aider à obtenir la meilleure solution thermique.
Que vous refroidissiez un analyseur médical, une diode laser, un bloc batterie ou un boîtier compact, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les solutions de gestion thermique dans le monde entier.
Contactez Fuzhou X-Meritan Technology Co., Ltd. aujourd'huipour discuter de vos besoins en matière de refroidisseurs thermoélectriques et découvrir comment nos produits peuvent répondre à vos besoins en matière de charge de refroidissement.
