Un ingénieur concepteur travaille sur un nouveau dispositif de diagnostic médical. L'appareil nécessite une petite zone de refroidissement pouvant maintenir une température précise de 4°C, avec la possibilité de passer en mode chauffage pour un test différent. Le système de refroidissement doit être compact, sans vibrations et capable de fonctionner dans n'importe quelle orientation. Les dispositifs de refroidissement conventionnels (compresseurs, ventilateurs et échangeurs de chaleur) ne peuvent pas répondre à ces exigences. Ils sont trop grands, trop bruyants et trop rigides. La solution est un refroidisseur thermoélectrique, un dispositif à semi-conducteurs qui utilise l'effet Peltier pour pomper la chaleur. L'effet Peltier est le phénomène qui distingueRefroidisseurs thermoélectriquesde toutes les autres technologies de refroidissement. C’est la raison pour laquelle ils peuvent être miniaturisés, pourquoi ils ne comportent aucune pièce mobile et pourquoi ils peuvent passer instantanément du refroidissement au chauffage. Pour les ingénieurs d'approvisionnement et les concepteurs de produits, comprendre l'effet Peltier est essentiel pour déterminer si un refroidisseur thermoélectrique est le bon choix pour une application spécifique.
Ce guide est rédigé pour les acheteurs qui ont besoin de s'approvisionner en refroidisseurs thermoélectriques et souhaitent comprendre la technologie qui les sous-tend. Nous expliquerons ce qu'est l'effet Peltier, comment il fonctionne, en quoi il diffère du refroidissement conventionnel et quelles spécifications sont importantes lors de la sélection d'un refroidisseur thermoélectrique. Nous fournirons également des paramètres de produit détaillés de notre usine àFuzhou X-Meritan Technology Co., Ltd.Que vous conceviez des dispositifs médicaux, des systèmes laser, des sièges automobiles ou des appareils électroniques grand public, ce guide vous aidera à prendre une décision éclairée concernant le refroidissement thermoélectrique.

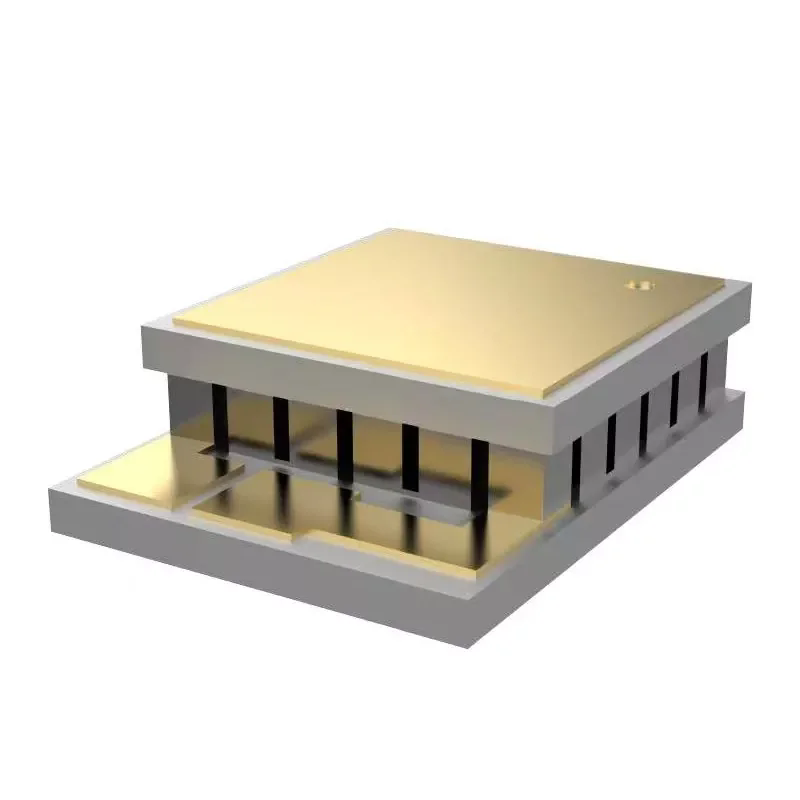

L'effet Peltier est un phénomène thermoélectrique découvert par le physicien français Jean Charles Athanase Peltier en 1834. Il décrit l'échauffement ou le refroidissement qui se produit à la jonction de deux conducteurs différents lorsqu'un courant électrique les traverse. Lorsque le courant circule dans une direction, la chaleur est absorbée à une jonction et libérée à l’autre. Lorsque le courant est inversé, l'effet est inversé : la soudure chaude devient froide et la soudure froide devient chaude. C’est le principe fondamental des refroidisseurs thermoélectriques. Un refroidisseur thermoélectrique, également connu sous le nom de refroidisseur Peltier, est une pompe à chaleur à semi-conducteurs qui utilise l'effet Peltier pour transférer la chaleur d'un côté à l'autre de l'appareil. Le dispositif se compose d’un ensemble de pastilles semi-conductrices de type p et de type n connectées électriquement en série et thermiquement en parallèle. Les pastilles sont prises en sandwich entre deux substrats céramiques. Lorsqu’un courant continu est appliqué, les électrons et les trous se déplacent à travers les pastilles, emportant avec eux de la chaleur. Le résultat est un côté froid et un côté chaud. Le tableau ci-dessous résume les principaux aspects de l'effet Peltier.
| Aspect | Description |
| Découverte | Jean-Charles Athanase Peltier, 1834 |
| Principe | Chauffage ou refroidissement à une jonction de conducteurs différents |
| Direction de l'effet | Dépend du sens du courant |
| Composants clés | Pastilles semi-conductrices de type P et N, substrats céramiques |
| Résultat | Côté froid et côté chaud |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine est spécialisée dans la conception et la fabrication de refroidisseurs thermoélectriques basés sur l'effet Peltier. Nous possédons une vaste expérience dans la fabrication de pellets semi-conducteurs, l’assemblage de modules et la conception de systèmes thermiques. Nos produits sont utilisés dans une large gamme d'applications, des dispositifs médicaux à l'électronique grand public.
Les refroidisseurs thermoélectriques diffèrent des appareils de refroidissement conventionnels de plusieurs manières fondamentales. Les dispositifs de refroidissement conventionnels, tels que les systèmes à compression de vapeur, les refroidisseurs à absorption et les pompes à chaleur, s'appuient sur des composants mécaniques (compresseurs, pompes et ventilateurs) pour faire circuler un réfrigérant et transférer la chaleur. Ces systèmes sont efficaces et efficients pour le refroidissement à grande échelle, mais ils sont encombrants, bruyants et comportent des pièces mobiles qui s'usent. Les refroidisseurs thermoélectriques n’ont aucune pièce mobile. Ils utilisent l'effet Peltier pour pomper la chaleur directement, sans aucun réfrigérant ni compression mécanique. Cela les rend compacts, silencieux, fiables et capables de fonctionner dans n’importe quelle orientation. Le tableau ci-dessous compare les deux types de systèmes de refroidissement.
| Caractéristiques | Refroidisseur thermoélectrique | Dispositif de refroidissement conventionnel |
| Principe de fonctionnement | Effet Peltier | Compression de vapeur ou absorption |
| Pièces mobiles | Aucun | Compresseur, ventilateurs, pompes |
| Réfrigérant | Aucun | Requis |
| Taille | Compact | Grand |
| Bruit | Silencieux (sauf ventilateur) | Bruyant |
| Vibration | Aucun | Oui |
| Orientation | Toute orientation | Orientation généralement fixe |
| Refroidissement/Chauffage | Réversible (par inversion de courant) | Non réversible (sans valves supplémentaires) |
| Efficacité | Inférieur (COP généralement 0,5 à 1,5) | Plus élevé (COP généralement 2 à 4) |
| Contrôle précis de la température | Excellent (+/- 0,1°C) | Modéré (+/- 1°C) |
Dans notre usine, nous fabriquons des refroidisseurs thermoélectriques pour les applications qui nécessitent les avantages uniques du refroidissement à semi-conducteurs. Nous aidons nos clients à comprendre les compromis entre le refroidissement thermoélectrique et conventionnel afin qu'ils puissent faire le bon choix pour leur application. Notre équipe d'ingénierie peut vous aider avec les calculs thermiques, la sélection des modules et la conception du système.
Lors de la sélection d’un refroidisseur thermoélectrique, l’acheteur doit prendre en compte plusieurs spécifications clés. Ces spécifications déterminent les performances du refroidisseur et son adéquation à l'application. Les spécifications les plus importantes sont la différence de température maximale (ΔTmax), la puissance de refroidissement maximale (Qmax), le courant maximal (Imax), la tension maximale (Vmax) et les dimensions du module. Le ΔTmax est la différence de température maximale que le module peut atteindre entre le côté chaud et le côté froid. Le Qmax est la quantité maximale de chaleur que le module peut pomper à ΔT=0. Imax et Vmax sont le courant et la tension maximum auxquels le module peut fonctionner. Le tableau ci-dessous résume ces spécifications.
| Spécification | Description | Gamme typique |
| ΔTmax | Différence de température maximale (chaud à froid) | 60°C - 75°C |
| Qmax | Puissance de refroidissement maximale à ΔT=0 | 10 W - 200 W |
| Imax | Courant de fonctionnement maximal | 2 A - 15 A |
| Vmax | Tension de fonctionnement maximale | 3 V - 30 V |
| Taille du module | Longueur x Largeur x Hauteur | 10 x 10 mm à 62 x 62 mm |
| Nombre d'étapes | Mono ou multi-étages | 1 à 5 |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine fabrique des refroidisseurs thermoélectriques avec une large gamme de spécifications. Nous proposons des modules mono-étages et multi-étages, avec Qmax de 10 W à 200 W et ΔTmax de 60°C à 75°C. Nous pouvons également concevoir des modules sur mesure pour répondre à des exigences spécifiques. Notre équipe d'ingénieurs peut vous aider à sélectionner le module optimal pour votre application.
Les refroidisseurs thermoélectriques sont les mieux adaptés aux applications qui nécessitent un ou plusieurs des éléments suivants : taille compacte, aucune pièce mobile, aucune vibration, contrôle précis de la température ou possibilité de basculer entre le refroidissement et le chauffage. Ces applications se trouvent généralement dans des secteurs tels que le médical, l’aérospatiale, l’automobile, l’électronique grand public et les télécommunications. Dans l'industrie médicale, les refroidisseurs thermoélectriques sont utilisés dans les appareils de diagnostic, les refroidisseurs d'insuline et les équipements de laboratoire. Dans l’aérospatiale, ils sont utilisés dans les composants des satellites et dans le refroidissement de l’avionique. Dans l'automobile, ils sont utilisés dans le refroidissement des sièges, la gestion thermique des batteries et les porte-gobelets. Dans l'électronique grand public, ils sont utilisés dans les refroidisseurs portables, les refroidisseurs de vin et les refroidisseurs de processeurs. Le tableau ci-dessous résume les principales applications et les raisons pour lesquelles les refroidisseurs thermoélectriques leur conviennent.
| Application | Exigence clé | Pourquoi une glacière thermoélectrique |
| Appareils de diagnostic médical | Contrôle précis de la température | Précision de +/- 0,1°C, pas de vibration |
| Systèmes laser | Refroidissement compact et précis | Petite taille, réponse rapide |
| Sièges automobiles | Refroidissement et chauffage | Réversible par inversion de courant |
| Glacières portables | Compact, alimenté par batterie | Faible consommation, pas de réfrigérant |
| Équipement de télécommunication | Fiable, sans entretien | Aucune pièce mobile, longue durée de vie |
| Aérospatial | Léger, sans vibrations | Compact, à semi-conducteurs |

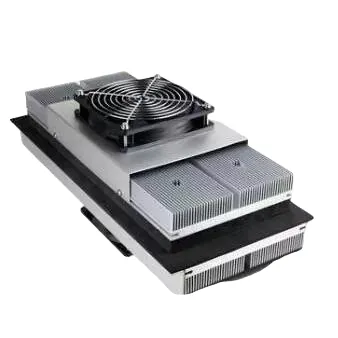

Dans notre usine, nous travaillons avec des clients de toutes ces industries pour fournir des refroidisseurs thermoélectriques qui répondent à leurs exigences spécifiques. Nous pouvons fournir des modules standards ou des assemblages conçus sur mesure. Notre équipe d'ingénierie peut vous aider avec les calculs thermiques, la sélection des modules et l'intégration du système.
L'évaluation d'un fournisseur de refroidisseurs thermoélectriques nécessite de se concentrer sur la capacité de fabrication, le contrôle qualité, le support technique et l'expérience. Le fournisseur doit avoir la capacité de fabriquer des pastilles semi-conductrices et d'assembler des modules selon les spécifications requises. Cela nécessite un équipement spécialisé pour le découpage, le soudage et les tests des pellets. Le fournisseur doit disposer d'un système de contrôle de qualité qui garantit des performances et une fiabilité constantes. Cela inclut les tests de ΔTmax, Qmax et d'étanchéité. Le fournisseur doit disposer du soutien technique nécessaire pour aider à la sélection des modules et à la conception du système thermique. Le tableau ci-dessous résume les critères d’évaluation.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Capacité de fabrication | Fabrication de pellets, équipement d'assemblage de modules | Garantit la qualité et la cohérence des produits |
| Contrôle de qualité | ISO 9001, dossiers d'essais | Garantit des performances constantes |
| Assistance technique | Génie thermique, aide à la conception | Aide à sélectionner le bon module |
| Expérience | Expérience dans l’industrie thermoélectrique | Démontre la capacité et la fiabilité |
| Personnalisation | Possibilité de concevoir des modules personnalisés | Répond aux exigences spécifiques des applications |
Chez X-Meritan, notre usine fabrique des refroidisseurs thermoélectriques depuis plus d'une décennie. Nous avons investi dans des équipements avancés de fabrication de pellets et d’assemblage de modules. Nous sommes certifiés ISO 9001 et nous conservons des enregistrements détaillés de tous les tests de performance. Notre équipe technique est disponible pour vous aider dans la sélection des modules et la conception du système thermique. Nous vous invitons à nous évaluer par rapport à ces critères et à nous considérer comme votre partenaire pour les refroidisseurs thermoélectriques.
Le tableau suivant fournit les principaux paramètres de produit pour nos refroidisseurs thermoélectriques. Ces modules sont conçus pour une large gamme d'applications, des dispositifs médicaux à l'électronique grand public. Notre usine peut également produire des modules sur mesure pour répondre à des exigences spécifiques.
| Paramètre | Gamme de spécifications | Remarques |
| ΔTmax | 60°C - 75°C | Dépend de la qualité du module |
| Qmax | 10 W - 200 W | À ΔT=0 |
| Imax | 2 A - 15 A | Courant de fonctionnement maximal |
| Vmax | 3 V - 30 V | Tension de fonctionnement maximale |
| Taille du module | 10 x 10 mm à 62 x 62 mm | Tailles personnalisées disponibles |
| Nombre d'étapes | 1 à 5 | Multi-étages pour un ΔT plus élevé |
| Substrat Céramique | Alumine, nitrure d'aluminium | AlN pour une conductivité thermique plus élevée |
| Souder | Sn-Sb, Sn-Bi, Au-Sn | Sélectionné pour la plage de température |
| Température de fonctionnement | -50°C à +150°C | Cela dépend de la soudure et des matériaux |
| Espérance de vie | 100 000+ heures | Avec une bonne gestion thermique |
Dans notre usine, nous fabriquons nos refroidisseurs thermoélectriques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser le ΔTmax, le Qmax, la taille et le nombre d'étages en fonction de votre application spécifique. Notre système de contrôle qualité comprend des tests de chaque module pour vérifier ses performances et sa fiabilité. Notre objectif est de fournir à nos clients des refroidisseurs thermoélectriques de haute qualité qui répondent à leurs besoins en matière de gestion thermique.
Question 1 : Quelle est l’efficacité typique d’un refroidisseur thermoélectrique par rapport à un système à compresseur ?
Réponse : Le coefficient de performance (COP) d'un refroidisseur thermoélectrique est généralement de 0,5 à 1,5, tandis qu'un système basé sur un compresseur a généralement un COP de 2 à 4. Cela signifie que les refroidisseurs thermoélectriques sont moins efficaces et consomment plus d'énergie pour la même quantité de refroidissement. Cependant, leur taille compacte, l’absence de pièces mobiles et leur contrôle précis de la température en font le choix privilégié pour de nombreuses applications où l’efficacité est secondaire par rapport à ces autres facteurs.
Question 2 : Une glacière thermoélectrique peut-elle être utilisée à la fois pour le refroidissement et le chauffage ?
Réponse : Oui, un refroidisseur thermoélectrique peut être utilisé à la fois pour le refroidissement et le chauffage. En inversant le sens du courant continu, les côtés chaud et froid sont inversés. Cela rend les refroidisseurs thermoélectriques idéaux pour les applications nécessitant à la fois du refroidissement et du chauffage, telles que les sièges d'automobile, les refroidisseurs de vin et les dispositifs médicaux. La commutation est instantanée et ne nécessite aucun composant supplémentaire.
Question 3 : Quelle est la différence de température maximale qu’un refroidisseur thermoélectrique peut atteindre ?
Réponse : La différence de température maximale (ΔTmax) d'un refroidisseur thermoélectrique à un étage est généralement de 60°C à 75°C. Pour des différences de température plus élevées, des modules à plusieurs étages sont utilisés. Un module à plusieurs étages peut atteindre un ΔTmax de 100°C ou plus. La différence de température réelle obtenue dans une application dépend de la charge thermique et de l'efficacité du dissipateur thermique du côté chaud.
Question 4 : Combien de temps durent les glacières thermoélectriques ?
Réponse : Les refroidisseurs thermoélectriques ont une longue durée de vie, généralement de 100 000 à 200 000 heures, car ils ne comportent aucune pièce mobile. La durée de vie est limitée par la dégradation des joints de soudure et des matériaux semi-conducteurs. Avec une gestion thermique et des conditions de fonctionnement appropriées, un refroidisseur thermoélectrique peut durer de nombreuses années. Notre usine teste nos modules pour garantir qu'ils répondent à nos spécifications de durée de vie.
Question 5 : Quelle est la différence entre un refroidisseur thermoélectrique à un étage et un refroidisseur thermoélectrique à plusieurs étages ?

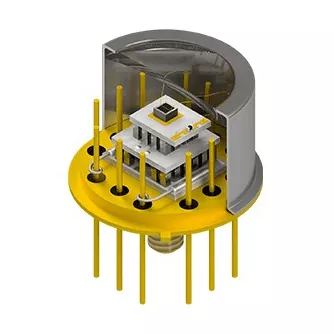

Réponse : Un refroidisseur thermoélectrique à un étage comporte une couche de pastilles semi-conductrices et peut atteindre un ΔTmax de 60°C à 75°C. Un refroidisseur thermoélectrique à plusieurs étages comporte plusieurs couches empilées les unes sur les autres, chaque couche contribuant à la différence globale de température. Les modules à plusieurs étages peuvent atteindre un ΔTmax de 100°C ou plus, mais ils ont une puissance de refroidissement (Qmax) inférieure et sont plus chers. Ils sont utilisés pour des applications nécessitant de très basses températures, telles que les détecteurs infrarouges et les capteurs CCD.
L'effet Peltier est le phénomène qui distingue les refroidisseurs thermoélectriques des dispositifs de refroidissement conventionnels. Il permet le pompage de chaleur à semi-conducteurs sans pièces mobiles, sans réfrigérant et sans vibrations. Cela rend les refroidisseurs thermoélectriques idéaux pour les applications nécessitant une taille compacte, un contrôle précis de la température et la possibilité de basculer entre le refroidissement et le chauffage. Bien qu’ils soient moins efficaces que les systèmes à compresseur, leurs avantages uniques en font le seul choix viable pour de nombreuses applications exigeantes. Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des refroidisseurs thermoélectriques de haute qualité qui répondent aux exigences les plus exigeantes. Nous utilisons des matériaux semi-conducteurs de haute qualité, des processus d'assemblage de précision et des tests rigoureux pour garantir que nos modules offrent des performances fiables et une longue durée de vie.
Que vous conceviez des dispositifs médicaux, des systèmes laser, des composants automobiles ou des appareils électroniques grand public, nous vous invitons à nous contacter pour discuter de vos besoins en refroidisseurs thermoélectriques. Nous pouvons fournir des échantillons, des données techniques et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les entreprises du monde entier.
Contactez Fuzhou X-Meritan Technology Co., Ltd. aujourd'huipour discuter de vos besoins en refroidisseurs thermoélectriques et découvrir comment l'effet Peltier peut résoudre vos problèmes de gestion thermique.
