Un ingénieur de conception prototype un refroidisseur d'échantillons médicaux compact à l'aide deRefroidisseurs thermoélectriques. Le côté froid atteint la température cible en quelques minutes lors des tests au banc. Mais lorsque l’unité est installée dans son enceinte, la température du côté froid commence à dériver vers le haut et ne se stabilise jamais. L'ingénieur vérifie le courant TEC, l'isolation et la boucle de contrôle. Tout semble correct. Le problème ne vient pas du tout du côté froid. C'est plutôt chaud. La chaleur rejetée par le TEC n'est pas évacuée efficacement et cette chaleur est renvoyée à travers le module, dégradant sa capacité de refroidissement. Il s’agit de l’erreur la plus courante dans la conception du refroidissement thermoélectrique, et elle est coûteuse. Pour les ingénieurs achats et les développeurs de produits, comprendre pourquoi le rejet de chaleur du côté chaud est essentiel est la différence entre un produit qui fonctionne et un produit qui échoue sur le terrain.
Ce guide est destiné aux acheteurs et aux ingénieurs qui recherchent des refroidisseurs thermoélectriques et les composants de gestion thermique associés. Nous expliquerons le bilan thermique d'un TEC, pourquoi le côté chaud est le facteur limitant des performances de refroidissement, comment la sélection du dissipateur thermique et du ventilateur affecte le résultat, quelles spécifications inclure dans un bon de commande et comment évaluer un fournisseur. Nous fournirons également des paramètres de produit détaillés de notre usine de Fuzhou X-Meritan Technology Co., Ltd. Que vous conceviez un refroidisseur de boissons, un module laser, un dispositif médical ou un boîtier électronique, ce guide vous aidera à spécifier un système de refroidissement thermoélectrique qui fonctionne de manière fiable.

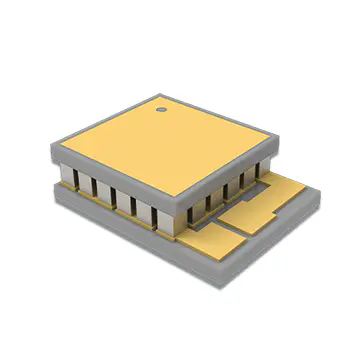

Un refroidisseur thermoélectrique, également connu sous le nom de module Peltier, est une pompe à chaleur à semi-conducteurs qui déplace la chaleur d'un côté à l'autre de l'appareil lorsqu'un courant électrique est appliqué. Le module se compose d'un ensemble de pastilles semi-conductrices, généralement du tellurure de bismuth, prises en sandwich entre deux substrats céramiques. Lorsque le courant traverse les pastilles, les électrons absorbent la chaleur à une jonction et la restituent à une autre. Le côté qui absorbe la chaleur devient froid et le côté qui dégage de la chaleur devient chaud. Il n'y a pas de pièces mobiles, pas de réfrigérants et pas de compresseurs. Le module est compact, silencieux et peut être contrôlé avec précision. Le tableau ci-dessous résume les caractéristiques de fonctionnement de base d'un refroidisseur thermoélectrique.
| Paramètre | Description | Valeur typique |
| Principe de fonctionnement | Effet Peltier (pompage de chaleur via courant) | Solide, sans pièces mobiles |
| Côté froid | Absorbe la chaleur de la charge | Température inférieure à la température ambiante |
| Côté chaud | Libère de la chaleur dans l’environnement | Température supérieure à la température ambiante |
| Chaleur pompée (Qc) | Capacité de refroidissement | Dépend de la taille du module et du courant |
| Puissance d'entrée (broche) | Puissance électrique consommée | Dépend de la tension et du courant |
| Chaleur rejetée (Qh) | Qc + Épingle | Toujours supérieur à Qc |
| FLIC | Qc / Épingler | Généralement 0,3 - 0,7 |
ÀFuzhou X-Meritan Technology Co., Ltd., notre usine fabrique des refroidisseurs thermoélectriques pour une large gamme d'applications de refroidissement. Nous comprenons que le module n'est qu'une partie du système. Le rejet de chaleur du côté chaud est tout aussi important, et nous travaillons avec nos clients pour garantir que l'ensemble du système thermique est conçu pour réussir.
La raison fondamentale pour laquelle le côté chaud est le facteur limitant est la première loi de la thermodynamique. Un refroidisseur thermoélectrique ne détruit pas la chaleur ; ça le déplace. La chaleur absorbée côté froid (Qc) plus la puissance électrique consommée par le module (Pin) doivent être rejetées côté chaud (Qh). La relation est simple : Qh = Qc + Pin. Cela signifie que le côté chaud a toujours plus de chaleur à rejeter que le côté froid n’en absorbe. Dans un module typique fonctionnant à un COP de 0,5, la chaleur rejetée du côté chaud est trois fois supérieure à la capacité de refroidissement. Si le côté chaud ne peut pas rejeter cette chaleur, la température du côté chaud augmente. Et à mesure que la température du côté chaud augmente, la différence de température à travers le module augmente, ce qui réduit la capacité de refroidissement et l'efficacité du module. Le tableau ci-dessous illustre le bilan thermique pour un TEC typique.
| Paramètre | Valeur | Note |
| Capacité de refroidissement (Qc) | 50 W | Chaleur absorbée côté froid |
| Puissance d'entrée (broche) | 100 W | Alimentation électrique du module |
| Chaleur rejetée (Qh) | 150 W | Qc + Épingle |
| FLIC | 0.5 | Qc / Épingler |
| Taux de rejet de chaleur | 3:1 | Qh / Qc |
Dans notre usine, nous aidons nos clients à comprendre ce bilan thermique. Nous fournissons des courbes de performances détaillées qui montrent comment la capacité de refroidissement évolue en fonction de la température du côté chaud. Nous fournissons également des conseils sur le dimensionnement du dissipateur thermique et la sélection des ventilateurs afin de garantir que le côté chaud puisse rejeter la chaleur requise. Notre objectif est d'aider nos clients à concevoir un système qui atteint de manière fiable la température souhaitée du côté froid.
Lorsque le rejet de chaleur du côté chaud est insuffisant, une cascade d’effets négatifs se produit. Le premier effet est une augmentation de la température du côté chaud. Cela réduit la différence de température que le module peut maintenir, ce qui signifie que la température du côté froid augmente. Le deuxième effet est une réduction de la capacité de refroidissement. À mesure que la température du côté chaud augmente, la capacité du module à pomper de la chaleur diminue. Le troisième effet est une augmentation de la consommation électrique. Le module doit travailler plus fort pour maintenir la température du côté froid, ce qui augmente la puissance d'entrée. Le quatrième effet est une réduction de la fiabilité. Les températures élevées du côté chaud accélèrent la dégradation du module et des matériaux d'interface thermique. Dans des cas extrêmes, le module peut surchauffer et tomber en panne. Le tableau ci-dessous résume les effets d’un rejet de chaleur insuffisant.
| Effet | Cause | Conséquence |
| Augmentation de la température du côté chaud | Capacité du dissipateur thermique ou du ventilateur insuffisante | Performances de refroidissement réduites |
| Cooling Capacity Drop | Augmentation du différentiel de température | Le côté froid ne peut pas atteindre la température cible |
| Augmentation de la consommation d'énergie | Le module travaille plus fort pour compenser | Coût d'exploitation plus élevé, plus de chaleur à rejeter |
| Dégradation des modules | Sollicitation thermique des pellets et des joints de soudure | Durée de vie réduite, panne prématurée |
| Défaillance de l'interface thermique | La haute température dégrade la graisse thermique | Résistance thermique accrue, perte de performance supplémentaire |
Chez X-Meritan, nous avons vu de nombreux cas où un système tombait en panne non pas parce que le TEC était inadéquat, mais parce que le rejet de chaleur était insuffisant. Nous travaillons avec nos clients pour éviter ces problèmes en fournissant des solutions thermiques complètes, comprenant des dissipateurs thermiques, des ventilateurs et des matériaux d'interface thermique. Notre équipe d’ingénieurs peut vous aider à calculer la capacité de rejet de chaleur requise et à sélectionner les bons composants.
La spécification du bon système de rejet de chaleur nécessite une approche systématique. La première étape consiste à déterminer la chaleur totale à rejeter (Qh). Il s'agit de la somme de la capacité de refroidissement (Qc) et de la puissance d'entrée (Pin). La deuxième étape consiste à déterminer la température maximale autorisée du côté chaud. Il s'agit généralement de la température ambiante plus l'augmentation de la température à travers le dissipateur thermique. La troisième étape consiste à sélectionner un dissipateur thermique doté d'une résistance thermique capable d'atteindre l'augmentation de température requise au débit d'air disponible. La quatrième étape consiste à sélectionner un ventilateur qui fournit un débit d'air et une pression statique suffisants. La cinquième étape consiste à sélectionner un matériau d'interface thermique qui minimise la résistance de contact entre le module et le dissipateur thermique. Le tableau ci-dessous résume le processus de spécification.
| Étape | Action | Paramètre clé |
| 1 | Déterminer la chaleur totale à rejeter | Qh = Qc + Épingle |
| 2 | Déterminer la température admissible du côté chaud | Th = Tamb + ΔT |
| 3 | Sélectionnez la résistance thermique du dissipateur thermique | Rth = ΔT / Qh |
| 4 | Sélectionnez le débit d'air du ventilateur et la pression statique | CFM, Pa |
| 5 | Sélectionnez le matériau de l'interface thermique | Conductivité thermique (W/m·K) |
Dans notre usine, nous fournissons des solutions thermiques complètes pour nos refroidisseurs thermoélectriques. Nous pouvons fournir des dissipateurs thermiques avec une géométrie d'ailettes optimisée, des ventilateurs à faible bruit et à débit d'air élevé, ainsi que des matériaux d'interface thermique à haute conductivité. Notre équipe d'ingénierie peut vous aider dans le processus de spécification et fournir des calculs thermiques détaillés pour votre application.
L'évaluation d'un fournisseur de refroidisseurs thermoélectriques et de composants de gestion thermique nécessite de se concentrer sur la qualité du produit, l'expertise thermique, la capacité de test et le support technique. Le fournisseur doit avoir la capacité de fabriquer des modules avec des performances constantes. Ils doivent avoir une expertise en conception de systèmes thermiques. Ils doivent disposer de l'équipement nécessaire pour tester les modules et les systèmes sous charge. Et ils doivent fournir une assistance technique pour vous aider à sélectionner les bons composants. Le tableau ci-dessous résume ces critères d’évaluation.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Qualité des modules | Performances constantes, tests de fiabilité | Garantit que le module répond aux spécifications |
| Expertise Thermique | Capacité de conception de système, simulation thermique | Assure le fonctionnement complet du système |
| Capacité de test | Tests de performances sous charge, tests de durée de vie | Vérifie les performances et la fiabilité |
| Assistance technique | Ingénierie d'application, calculs thermiques | Aide à sélectionner les bons composants |
| Performances de livraison | Dossier de livraison à temps, capacité d'inventaire | Maintient votre ligne de production en marche |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine produit des refroidisseurs thermoélectriques et des solutions thermiques depuis plus d'une décennie. Nous possédons une vaste expérience dans la conception et les tests de systèmes thermiques. Nous sommes certifiés ISO 9001 et nous conservons des enregistrements détaillés de toutes les inspections. Notre équipe technique est disponible pour vous aider dans les calculs thermiques et la sélection des composants. Nous vous invitons à nous évaluer par rapport à ces critères et à nous considérer comme votre partenaire pour les solutions de refroidissement thermoélectrique.
Le tableau suivant fournit les principaux paramètres de produit pour nos refroidisseurs thermoélectriques. Ces modules sont conçus pour les applications de refroidissement allant des produits de consommation aux dispositifs médicaux. Notre usine peut également fournir des dissipateurs de chaleur, des ventilateurs et des matériaux d'interface thermique adaptés.
| Paramètre | Gamme de spécifications | Remarques |
| Capacité de refroidissement (Qc) | 10 W - 200 W | Dépend de la taille du module et du courant |
| Différentiel de température maximum (ΔTmax) | 60°C - 75°C | At Th = 27°C, no load |
| Tension nominale | 5 V - 24 V | Tensions personnalisées disponibles |
| Courant nominal | 2 A - 15 A | Dépend de la taille du module |
| FLIC | 0,3 - 0,7 | Dépend du point de fonctionnement |
| Taille du module | 20 x 20 mm à 62 x 62 mm | Tailles personnalisées disponibles |
| Type de dissipateur thermique | Aluminium extrudé, biseauté, collé | Sélectionné pour sa résistance thermique |
| Type de ventilateur | Axial, ventilateur | Sélectionné pour le flux d'air et le bruit |
| Matériau d'interface thermique | Graisse thermique, changement de phase, tampon | Sélectionné pour sa conductivité et son épaisseur |
| Quantité minimale de commande | 100 pièces | Négociable pour les grosses commandes |
| Délai de mise en œuvre | 2 à 4 semaines | Dépend de la quantité et de la personnalisation |
Dans notre usine, nous fabriquons nos refroidisseurs thermoélectriques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la capacité de refroidissement, la tension, le courant et la taille en fonction de vos besoins spécifiques. Nous fournissons également des solutions thermiques complètes, comprenant des dissipateurs thermiques, des ventilateurs et des matériaux d'interface thermique. Notre objectif est de fournir à nos clients des solutions de refroidissement fiables et performantes.
Question 1 : Quelle quantité de chaleur doit être rejetée du côté chaud d’un TEC ?
Réponse : La chaleur rejetée du côté chaud (Qh) est la somme de la capacité de refroidissement (Qc) et de la puissance d'entrée (Pin). Pour un module fonctionnant à un COP de 0,5, la chaleur rejetée est trois fois supérieure à la capacité frigorifique. Cela signifie que pour chaque watt de refroidissement, trois watts de chaleur doivent être éliminés. Si le côté chaud ne peut pas rejeter cette chaleur, les performances du module se dégraderont. Notre équipe d'ingénieurs peut calculer le Qh exact pour votre application.
Question 2 : Que se passe-t-il si j'utilise un dissipateur thermique trop petit ?
Réponse : Si le dissipateur thermique est trop petit, sa résistance thermique sera trop élevée et la température du côté chaud augmentera. Cela réduit la capacité de refroidissement et augmente la consommation d'énergie. Dans des cas extrêmes, le module peut surchauffer et tomber en panne. Dimensionnez toujours le dissipateur thermique en fonction de la chaleur totale à rejeter et de l'augmentation de température autorisée. Notre usine peut vous aider à sélectionner le dissipateur thermique adapté à votre application.
Question 3 : Puis-je utiliser un ventilateur pour améliorer le rejet de chaleur ?
Réponse : Oui, un ventilateur peut améliorer considérablement le rejet de chaleur en augmentant le débit d’air sur le dissipateur thermique. La convection forcée réduit la résistance thermique du dissipateur thermique, ce qui abaisse la température du côté chaud. Le ventilateur doit être sélectionné pour fournir un débit d'air et une pression statique suffisants pour la conception du dissipateur thermique. Nous proposons des combinaisons de ventilateurs et de dissipateurs thermiques assorties pour nos refroidisseurs thermoélectriques.
Question 4 : Quel est le meilleur matériau d'interface thermique pour un TEC ?
Réponse : Le meilleur matériau d’interface thermique dépend de l’application. La graisse thermique offre la résistance thermique la plus faible, mais peut être salissante et sécher avec le temps. Les matériaux à changement de phase offrent de bonnes performances et sont plus faciles à appliquer. Les coussinets thermiques sont pratiques mais ont une résistance thermique plus élevée. Pour les applications hautes performances, nous recommandons de la graisse thermique ou un matériau à changement de phase. Notre équipe technique peut vous conseiller sur le meilleur matériau pour votre application.
Question 5 : Comment savoir si mon système de rejet de chaleur est adéquat ?
Réponse : Pour déterminer si votre système de rejet de chaleur est adéquat, mesurez la température du côté chaud à pleine charge et comparez-la à l'objectif de conception. Si la température du côté chaud est plus élevée que prévu, le rejet de chaleur est insuffisant. Vous pouvez également mesurer la capacité de refroidissement et la comparer à la courbe de performance. Si la capacité est inférieure à celle prévue, la température du côté chaud est probablement trop élevée. Notre équipe d’ingénieurs peut vous aider à diagnostiquer et à résoudre les problèmes de rejet de chaleur.
Un rejet efficace de la chaleur du côté chaud est essentiel pour les performances et la fiabilité des refroidisseurs thermoélectriques. Le côté chaud doit rejeter la capacité de refroidissement plus la puissance d'entrée, qui est généralement trois fois la capacité de refroidissement. Si le rejet de chaleur est insuffisant, la température du côté chaud augmente, la capacité de refroidissement diminue, la consommation électrique augmente et la durée de vie du module est réduite. Pour les acheteurs et les ingénieurs, comprendre cet équilibre thermique est la clé pour concevoir un système de refroidissement thermoélectrique réussi. Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine possède l'expertise et les produits pour vous aider à obtenir un rejet de chaleur efficace. Nous proposons des refroidisseurs thermoélectriques, des dissipateurs thermiques, des ventilateurs et des matériaux d'interface thermique, ainsi qu'une assistance technique pour garantir que votre système fonctionne comme prévu.
Que vous conceviez un refroidisseur de boissons, un dispositif médical, un module laser ou un boîtier électronique, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des calculs thermiques et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les entreprises du monde entier.
Contactez Fuzhou X-Meritan Technology Co., Ltd. aujourd'huipour discuter de vos besoins en refroidisseurs thermoélectriques et découvrir comment nos solutions thermiques peuvent améliorer vos performances de refroidissement.
