NTC Thermistor for Optical Communication

X-Meritan fabrique des thermistances NTC pour la communication optique utilisées pour la détection de température dans les émetteurs-récepteurs optiques, notamment les facteurs de forme SFP, QSFP et CFP. Ces composants sont placés à proximité de la diode laser ou à l'intérieur de la boucle de contrôle TEC pour fournir un retour de température en temps réel. La valeur de la résistance change de manière prévisible avec la température, permettant au circuit de contrôle de maintenir un point de fonctionnement laser stable.

Une surveillance précise de la température dans les modules optiques n'est pas une fonctionnalité pratique. La longueur d'onde du laser se déplace d'environ 0,1 nm par degré Celsius pour de nombreux lasers DFB. Une dérive de température de quelques degrés peut déplacer la sortie en dehors de la fenêtre de canal acceptable dans les systèmes DWDM. La thermistance NTC pour la communication optique fournit le signal de retour que le pilote TEC utilise pour corriger cette dérive.

Comment fonctionne la thermistance NTC dans un module optique

La thermistance NTC pour la communication optique est généralement liée au même support que la diode laser ou fixée au côté froid du TEC. À mesure que la température du laser change, la résistance de la thermistance change selon une courbe non linéaire définie par la valeur R25 et la constante B. Le circuit de contrôle mesure cette résistance, la convertit en valeur de température et ajuste le courant TEC pour ramener le laser à la température cible.

La relation entre la résistance et la température suit l’équation standard :

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Où T est en Kelvin et B est la constante matérielle. Pour les applications de modules optiques, les valeurs B25/50 comprises entre 3 380 K et 3 950 K sont courantes. Le choix dépend de la plage de température de fonctionnement attendue et de la résolution requise par le circuit de commande.

Paramètres techniques

Le tableau ci-dessous répertorie les configurations standard disponibles chez X-Meritan. Des valeurs personnalisées sont possibles pour les projets en volume.

Toutes les valeurs sont vérifiées en production. Un rapport de test complet avec mesures de résistance et de valeur B peut être fourni pour chaque lot.

Remarque importante sur l'auto-échauffement : Le courant de mesure à travers le NTC doit être suffisamment faible pour que la puissance dissipée dans la thermistance n'augmente pas sa température de plus de 0,1°C. Pour un NTC de 10 kΩ avec un facteur de dissipation de 1,5 mW/°C, cela signifie que le courant de mesure doit rester inférieur à environ 120 µA. Au-delà de cette valeur, la thermistance indique une température plus élevée que la température réelle du laser, ce qui peut entraîner un refroidissement excessif de la boucle de contrôle.

Conception physique et montage

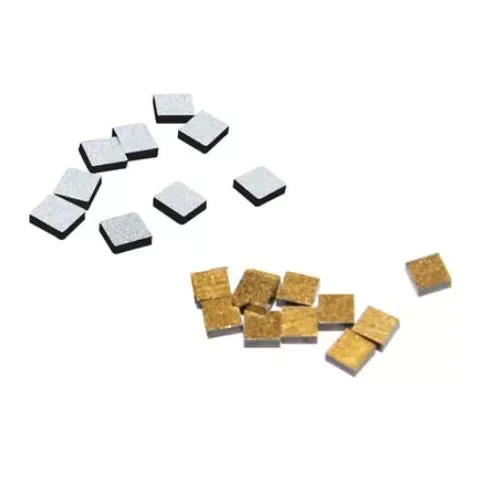

X-Meritan fournit une thermistance NTC pour la communication optique sous forme de puce nue, avec des électrodes Au ou Ag, adaptées au collage de fils ou au soudage sur des sous-montages en céramique. Les dimensions des puces sont généralement comprises entre 0,5 mm × 0,5 mm et 1,0 mm × 1,0 mm, avec une épaisseur de 0,2 mm à 0,5 mm. Ce faible encombrement permet un placement directement à côté de la diode laser sans interférer avec le chemin optique.

Pour les clients qui préfèrent un composant pré-monté, la puce peut être assemblée sur un petit support en alumine ou en nitrure d'aluminium avec des fils conducteurs. Cette version est plus facile à manipuler dans les chaînes d'assemblage manuelles et simplifie le processus de collage.

La surface de l'électrode est conçue pour le collage de fils Au ou le soudage PbSn/AuSn. La métallisation spécifique est sélectionnée en fonction du processus d'assemblage du client. Nous fournissons des fiches techniques avec les paramètres de liaison recommandés pour chaque type d'électrode.

Temps de réponse et couplage thermique

La constante de temps thermique d'une puce NTC nue est généralement inférieure à 1 seconde lorsqu'elle est montée avec une fine couche d'adhésif thermique ou de soudure. En air calme, sans montage, la constante de temps est plus élevée. Pour les applications de modules optiques, le NTC doit être thermiquement couplé à la même surface que la diode laser ou la plaque froide TEC. Une ligne de colle épaisse ou un entrefer ralentira la réponse et introduira un décalage de température entre le capteur et le laser.

Nous recommandons de monter la puce NTC avec un adhésif thermoconducteur ou une préforme de soudure. L'épaisseur de la couche de liaison doit être contrôlée à moins de 25 µm. Cela garantit que le NTC suit la température du laser avec un délai minimal, ce qui est essentiel pour les boucles de contrôle TEC fonctionnant à des taux de mise à jour supérieurs à 10 Hz.

Stabilité et dérive à long terme

La thermistance NTC pour la communication optique peut présenter une petite dérive de résistance au fil du temps, en particulier lorsqu'elle fonctionne à des températures élevées. Notre formulation de matériaux et la passivation des électrodes réduisent cette dérive à un niveau qui n'affecte pas les performances du module optique sur une durée de vie typique de 10 ans. Le tableau ci-dessous montre la dérive attendue dans différentes conditions de stockage, sur la base de tests de fiabilité internes.

Ces valeurs sont basées sur des tests accélérés et ne constituent pas des garanties. La dérive réelle dépend de la contrainte de montage, de l'humidité et du courant de fonctionnement. Nous pouvons fournir un rapport de fiabilité détaillé pour les projets qualifiés.

Fabrication et contrôle qualité

Les puces NTC sont produites dans notre propre usine en utilisant des techniques de traitement céramique. Le flux de fabrication comprend la préparation de la poudre, le moulage du ruban, l'impression des électrodes, le frittage, le découpage en dés et les tests électriques finaux. Nous contrôlons en interne la composition des matériaux, ce qui permet d'ajuster la valeur B et les caractéristiques de résistance.

Chaque lot est testé pour :

● Résistance à 25°C grâce à un bain de précision à température constante

● Valeur B calculée à partir de mesures de résistance à 25°C et 50°C

● Inspection visuelle sous grossissement

● Résistance d'isolement

● Cyclage thermique en option à la demande du client

Les données de test sont archivées et peuvent être mises à disposition avec chaque expédition. Nous prenons également en charge les procédures d'inspection à la réception spécifiques au client.

Guide de sélection

Pour sélectionner la thermistance NTC appropriée pour votre module optique, tenez compte des facteurs suivants :

1. Valeur R25

Les valeurs courantes sont 10 kΩ et 100 kΩ. Des valeurs de résistance inférieures consomment plus de courant de mesure mais sont moins sensibles au bruit. Des valeurs de résistance plus élevées sont plus faciles à mesurer avec de simples circuits ADC. Le choix dépend souvent du circuit intégré du contrôleur TEC utilisé dans le module. De nombreuses puces de pilote laser et de contrôleur TEC sont optimisées pour une plage de résistance NTC spécifique, généralement 10 kΩ ou 50 kΩ.

2. Valeur B

La valeur B détermine dans quelle mesure la résistance change par degré. Une valeur B plus élevée donne un changement de résistance par degré plus important, ce qui peut améliorer la résolution en température. Cependant, une valeur B très élevée signifie également que la résistance devient très élevée à basse température, ce qui peut dépasser la plage d'entrée du circuit de mesure. B25/50 = 3435 K est un compromis courant pour les modules optiques fonctionnant de -10°C à +75°C.

3. Tolérance

La tolérance de résistance et la tolérance de valeur B affectent directement la précision de la mesure de la température. Une tolérance de résistance de ±1 % combinée à une tolérance de valeur B de ±1 % entraîne une erreur de température initiale d'environ ±0,3 °C à 25 °C. Pour les applications DWDM où la stabilité de longueur d'onde doit être comprise entre ±0,01 nm, cette erreur peut être trop importante. Une étape d'étalonnage dans le firmware du module peut compenser la tolérance initiale, mais la tolérance doit être suffisamment étroite pour que l'étalonnage reste valable sur la plage de fonctionnement.

4. Emballage et cautionnement

Le NTC doit s'adapter à l'espace disponible à l'intérieur du module optique. Les puces nues offrent le plus petit encombrement mais nécessitent une liaison filaire ou un équipement de fixation de puces. Les puces prémontées sur des supports en céramique simplifient l'assemblage mais ajoutent de la hauteur. Nous pouvons vous proposer les deux options et vous conseiller sur le meilleur choix pour votre ligne de production.

5. Auto-échauffement

Le courant de mesure doit rester faible. Pour un NTC de 10 kΩ avec un facteur de dissipation de 1,5 mW/°C, le courant de mesure maximum pour un auto-échauffement de 0,1°C est d'environ 120 µA. Si votre contrôleur TEC utilise un courant plus élevé, envisagez un NTC à plus faible résistance ou une puce plus grande avec un facteur de dissipation plus élevé.

Si vous ne savez pas quels paramètres choisir, indiquez le numéro de pièce de votre contrôleur TEC et la plage de température cible. Nous pouvons recommander une configuration NTC compatible.

Applications typiques

Émetteurs-récepteurs optiques SFP et QSFP

Des thermistances NTC sont utilisées à l'intérieur du module pour surveiller la température du laser. Le signal alimente le contrôleur TEC, qui maintient le laser à une température fixe, généralement 25°C ou 45°C selon la conception du laser.

DWDM et modules cohérents

Pour les lasers à largeur de raie étroite et stables en longueur d'onde, la précision NTC est essentielle. La boucle de contrôle doit maintenir la température à ±0,1°C pour maintenir la longueur d'onde dans la grille de canaux spécifiée.

Supports de diode laser

Dans les boîtiers de diodes laser nues, le NTC est lié au même support que la puce laser. Cela permet une détection directe de la température sans masse thermique supplémentaire.

Stations de base télécom et équipements extérieurs

Les thermistances NTC sont également utilisées dans les circuits de surveillance de la température des amplificateurs et émetteurs-récepteurs optiques extérieurs, où les variations de température ambiante peuvent être importantes.

Foire aux questions

Q : Quelle est la différence entre les valeurs R25 et B ?

R : R25 est la résistance à 25°C. La valeur B décrit comment la résistance change avec la température. Les deux paramètres sont nécessaires pour calculer la résistance à toute autre température. Une valeur B plus élevée signifie que la résistance change davantage pour un changement de température donné.

Q : Comment puis-je convertir la résistance en température dans mon micrologiciel ?

R : La méthode la plus simple consiste à utiliser une table de recherche générée à partir des valeurs R25 et B à l'aide de l'équation de Steinhart-Hart ou de l'équation B simplifiée. De nombreux circuits intégrés de contrôleur TEC intègrent des algorithmes de conversion. Nous pouvons fournir le tableau des coefficients pour votre NTC spécifique.

Q : Puis-je utiliser une tolérance NTC de ± 5 % dans un module DWDM ?

R : Cela dépend de votre procédure d’étalonnage. Une tolérance de résistance de ±5 % combinée à une tolérance B de ±1 % entraîne une erreur de température supérieure à ±1 °C avant l'étalonnage. Si votre ligne de production effectue un étalonnage unique à une température connue, le décalage initial peut être supprimé. Mais la tolérance B affecte toujours la précision de la pente. Pour le DWDM, nous recommandons au moins ±1 % de résistance et ±0,5 % de valeur B.

Q : Pourquoi l’auto-échauffement est-il important si le courant de mesure n’est que de quelques centaines de microampères ?

R : Même de petits courants peuvent chauffer la thermistance au-dessus de la température ambiante. Un courant de 100 µA traversant un NTC de 10 kΩ dissipe 0,1 mW. Avec un facteur de dissipation de 1,5 mW/°C, cela provoque une augmentation de température de 0,067°C. Dans un module laser étroitement contrôlé, ce décalage peut être important. Le circuit de mesure doit utiliser le courant pratique le plus faible.

Q : Fournissez-vous des valeurs B personnalisées ou des valeurs de résistance ?

R : Oui. Nous pouvons ajuster la composition du matériau pour obtenir des valeurs B personnalisées comprises entre 3 000 K et 4 500 K, et nous pouvons rechercher des valeurs de résistance spécifiques avec des tolérances serrées. Des quantités minimales de commande s'appliquent.

Q : Le NTC peut-il être monté directement sur la puce laser ?

R : Généralement non. Le NTC est monté sur le côté froid du support ou du TEC, et non sur la facette laser. Un contact direct avec la puce laser pourrait introduire des problèmes électriques ou des problèmes de masse thermique. Nous recommandons de monter le NTC aussi près que possible du laser mais isolé électriquement.

Contact et assistance technique

Pour demander des échantillons ou une recommandation détaillée, veuillez fournir les éléments suivants :

● Numéro de pièce du contrôleur TEC ou courant de mesure

● Température laser cible

● Précision de température requise

● Espace disponible pour le CNT

● Méthode d'assemblage (filage, soudure, époxy)

● Volume annuel attendu

Nous répondons dans un délai d'un jour ouvrable et pouvons fournir des échantillons pour évaluation.
