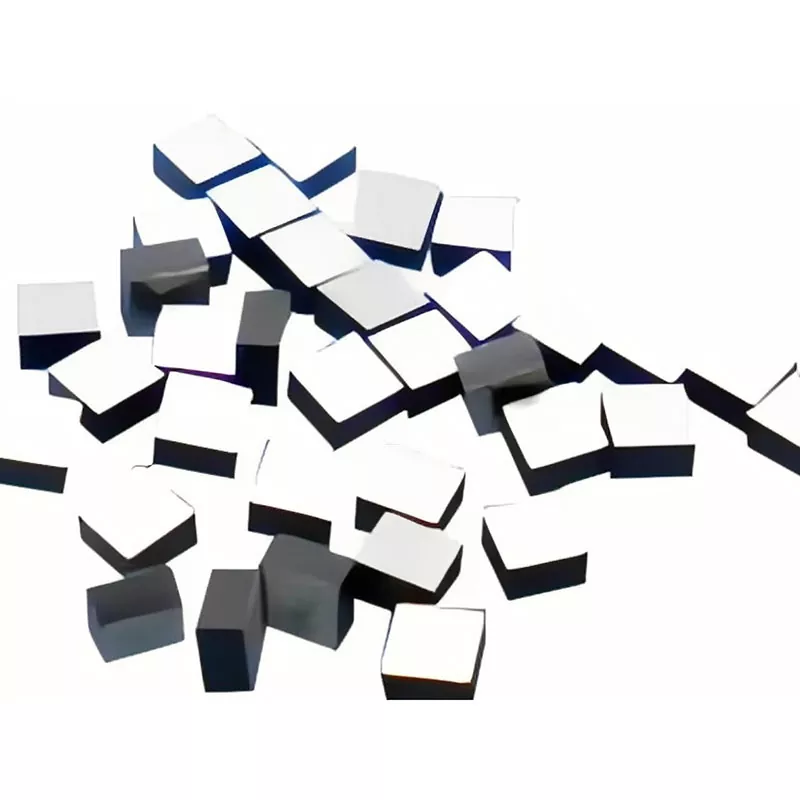

Puce de thermistance NTC de haute précision

Les thermistances NTC utilisent une caractéristique de coefficient de température négatif, ce qui signifie que leur résistance change à mesure que la température change. Dans un circuit de détection, la variation de résistance peut être convertie en informations de température à des fins de surveillance et de contrôle.

Pour les applications de puces, la sélection du R25, de la valeur B, de la tolérance de résistance, des dimensions de la puce et de la structure des électrodes affecte directement l'adaptation et l'assemblage des circuits. R25 fait référence à la résistance nominale à 25°C, tandis que la valeur B décrit la caractéristique résistance-température de la thermistance.

La puce de thermistance NTC de haute précision est destinée aux applications dans lesquelles l'élément de détection doit être placé à proximité d'un composant sensible à la température tout en gardant un espace occupé petit.

Paramètres techniques

Les modèles suivants représentent les spécifications des produits disponibles. Les valeurs et dimensions électriques doivent être sélectionnées en fonction des caractéristiques du circuit requises et de la méthode d'assemblage.

Gammes supplémentaires disponibles

Petite taille

La puce de thermistance NTC de haute précision est disponible dans des structures compactes pour les applications où un capteur de température en boîtier conventionnel occuperait trop d'espace. Les modèles sélectionnés dans la gamme actuelle mesurent seulement 0,45 × 0,45 mm, tandis que les dimensions des puces personnalisées peuvent être évaluées à partir de dessins ou d'échantillons du client.

La petite structure de puce convient pour placer l'élément de détection à proximité de composants optiques, électroniques ou autres composants sensibles à la température. Les dimensions finales doivent être confirmées en fonction des caractéristiques électriques requises et du processus d'assemblage.

Liaison par fil

La puce peut être fournie avec des électrodes plaquées or ou argent pour la liaison filaire. La liaison par fil d'or, d'aluminium et d'argent peut être prise en charge en fonction de la configuration de l'électrode et du processus d'assemblage.

Cette structure convient aux modules hybrides compacts et autres assemblages où la thermistance doit être intégrée directement dans la zone de détection. Le matériau de l’électrode et les exigences de liaison peuvent être confirmés lors de l’évaluation de l’échantillon.

Les thermistances NTC filables sont également utilisées dans les applications d'émetteur-récepteur optique compact, où l'élément de détection est positionné à proximité des composants optiques sensibles à la température.

Résistance et valeur B

La résistance et la valeur B doivent être sélectionnées comme une combinaison appariée plutôt que traitées comme des paramètres complètement indépendants. La plage de résistance disponible est de 1 kΩ à 1 000 kΩ, tandis que la plage de valeurs B est de 3 200 K à 4 500 K.

Pour la conception du circuit, la résistance nominale à 25 °C, la valeur B, la tolérance et la plage de détection requise doivent être prises en compte ensemble. Des combinaisons standard sont disponibles et les exigences non standard peuvent être évaluées en fonction de l'application.

La valeur B est normalement spécifiée avec sa plage de température de référence, telle que B25/50 ou B25/85, de sorte que la définition exacte doit être confirmée sur les spécifications du produit applicable avant l'étalonnage du circuit. Les données commerciales sur les produits NTC des puces des principaux fabricants spécifient de la même manière les valeurs R25 et B avec des températures de référence définies.

Tolérance à la résistance

Les modèles sélectionnés peuvent être fournis avec des options de tolérance de résistance de ±0,5 % et ±1 %. Cette spécification décrit l'écart admissible de la valeur nominale de la résistance et ne doit pas être présentée comme la précision globale de la mesure de la température.

Pour les circuits sensibles à la température, la tolérance de résistance, la tolérance de valeur B, la conception du circuit, la méthode d'étalonnage et les conditions de fonctionnement peuvent tous affecter le résultat final de la mesure de température. La tolérance requise doit donc être sélectionnée en fonction du système de détection complet.

Réponse thermique

La constante de temps thermique des modèles répertoriés est ≤2 s ou ≤3 s, selon la structure et le modèle de la puce. Une constante de temps thermique plus petite indique généralement que la thermistance atteint plus rapidement l’équilibre thermique avec ses conditions environnantes.

La réponse réelle d'un module assemblé dépend également de la méthode de montage, du couplage thermique, des matériaux environnants et du débit d'air. Pour cette raison, les spécifications de la puce doivent être évaluées en même temps que la structure réelle de l'installation.

Applications

Communication optique

La puce de thermistance NTC de haute précision peut être intégrée aux modules de communication optique et aux émetteurs-récepteurs optiques pour la surveillance de la température. Sa structure compacte permet à l'élément de détection d'être positionné à proximité de composants optiques sensibles à la température sans ajouter un boîtier de capteur externe conventionnel.

Ceci est particulièrement pertinent dans les ensembles optiques où l'espace d'installation disponible est limité et où les changements de température doivent être surveillés à proximité du composant contrôlé. Les thermistances NTC filables sont spécifiquement utilisées pour la détection de température dans les conceptions d'émetteurs-récepteurs optiques.

Équipement médical

Les puces NTC compactes peuvent être intégrées dans des instruments médicaux et des équipements de laboratoire où l'élément de détection de température doit s'adapter à une zone d'installation restreinte. Différentes valeurs de résistance, valeurs B et options de tolérance permettent au composant d'être adapté à différents circuits de détection.

La spécification finale doit être sélectionnée en fonction de la plage de température requise, des caractéristiques du circuit, de la méthode d'installation et des exigences d'équipement applicables.

Radar automobile

Les modules radar automobiles contiennent des composants électroniques compacts qui peuvent nécessiter une surveillance de la température pendant le fonctionnement. Le petit facteur de forme de la puce NTC permet d'intégrer la détection de température dans des assemblages électroniques haute densité.

Pour les applications automobiles, la température de fonctionnement requise, les caractéristiques de résistance, la tolérance, la structure mécanique et les exigences de fiabilité doivent être confirmées avant de sélectionner le modèle final.

Équipement de laboratoire

La puce peut également être utilisée dans les équipements de laboratoire et de test où un élément de détection de température compact est requis. La résistance et la valeur B peuvent être sélectionnées en fonction du circuit de détection, tandis que les dimensions de la puce peuvent être prises en compte ainsi que l'espace d'installation disponible.

Pour les prototypes ou les équipements personnalisés, X-Meritan peut évaluer les exigences en fonction des dessins ou des échantillons du client avant la production.

Personnalisation

Paramètres électriques

La puce de thermistance NTC de haute précision peut être évaluée pour répondre à des exigences électriques personnalisées. Les valeurs de résistance disponibles vont de 1 kΩ à 1 000 kΩ, avec des valeurs B de 3 200 K à 4 500 K. Des options de tolérance de résistance de ±0,5 % et ±1 % sont disponibles pour les spécifications sélectionnées.

Lorsqu'ils demandent un modèle personnalisé, les clients peuvent fournir le R25, la valeur B, la tolérance, les conditions de fonctionnement et l'application cible requis. Ces paramètres aident à déterminer si un modèle existant peut être utilisé ou si une nouvelle spécification doit être évaluée.

Dimensions des puces

Les dimensions des puces peuvent être évaluées en fonction de l'espace d'installation disponible et du processus d'assemblage. Les modèles existants incluent des structures compactes telles que 0,45 × 0,45 × 0,20 mm et 0,45 × 0,45 × 0,25 mm.

Pour les dimensions non standard, X-Meritan peut examiner les dessins ou les échantillons du client et confirmer la structure réalisable ainsi que les paramètres électriques requis.

Options d'électrodes

Des options d'électrodes plaquées or ou argent sont disponibles pour différentes exigences de liaison. Le matériau de l'électrode doit être sélectionné en même temps que le matériau du fil et le processus de liaison prévus.

Lors du développement des échantillons, la structure de l'électrode, la méthode de liaison, les dimensions des puces et les caractéristiques électriques peuvent être vérifiées avant la production en série.

Support pour la fabrication et les échantillons

X-Meritan fabrique des matériaux et des composants liés aux semi-conducteurs et fournit une assistance à la production de composants électroniques personnalisés. L'équipement de production disponible comprend des machines à gabarit vibrant, des machines à souder, des machines d'emballage automatiques et des équipements de découpe de précision.

Pour les puces de thermistance NTC personnalisées, la production peut être évaluée à partir d'échantillons ou de dessins du client. Avant la production en série, une étape de confirmation d'échantillon peut être utilisée pour vérifier les dimensions, les paramètres électriques, les exigences en matière d'électrodes et la compatibilité de l'assemblage.

Ce processus donne aux clients un point défini pour vérifier le produit par rapport aux exigences de leur application avant de lancer une commande de production plus importante.

FAQ

Quelles résistances et valeurs B sont disponibles ?

La plage de résistance disponible est de 1 kΩ à 1 000 kΩ, avec des valeurs B de 3 200 K à 4 500 K. Les modèles standard incluent des valeurs de résistance de 5 kΩ, 10 kΩ, 20 kΩ, 30 kΩ, 47 kΩ, 50 kΩ et 100 kΩ.

Quelle tolérance de résistance est disponible ?

Certaines spécifications sont disponibles avec une tolérance de résistance de ±0,5 % et ±1 %. La tolérance requise doit être sélectionnée en fonction des exigences du circuit et de la détection de température.

La puce peut-elle être liée par fil ?

Oui. Des options d'électrodes plaquées or ou argent sont disponibles. La liaison par fils d'or, d'aluminium et d'argent peut être évaluée en fonction de la configuration des électrodes et du processus d'assemblage.

Quelle est la plus petite taille de puce disponible ?

La gamme de produits comprend des modèles compacts tels que 0,45 × 0,45 × 0,20 mm et 0,45 × 0,45 × 0,25 mm. Les dimensions personnalisées peuvent être évaluées à partir de dessins ou d'échantillons du client, la taille finale dépendant des spécifications électriques et structurelles requises.

Oui. X-Meritan peut évaluer la résistance personnalisée, la valeur B, les dimensions, la tolérance et les exigences en matière d'électrodes. Les dessins ou échantillons du client peuvent être utilisés comme base pour l’évaluation du produit et la confirmation des échantillons.

Comment dois-je sélectionner une puce de thermistance NTC ?

Commencez par la résistance requise à 25 °C, la valeur B, la plage de détection de température, la tolérance de résistance, l'espace d'installation disponible et la méthode de liaison. Pour les applications personnalisées, la fourniture des exigences du circuit, du dessin d'installation ou d'un échantillon existant peut aider à déterminer une spécification appropriée.

À propos de X-Meritan

X-Meritan est un fabricant basé en Chine spécialisé dans les matériaux, composants et produits de gestion thermique liés aux semi-conducteurs. Ses capacités couvrent le développement de matériaux, la fabrication de composants, la production personnalisée et le support d'applications.

La société dessert des applications telles que la communication optique, la détection, les équipements médicaux, l'électronique automobile et l'électronique grand public. Les produits sont fournis en Europe, en Amérique du Nord, en Amérique du Sud, en Asie du Sud-Est et sur d'autres marchés internationaux.

Pour la puce de thermistance NTC de haute précision, X-Meritan fournit une assistance depuis la sélection des spécifications et l'évaluation des échantillons jusqu'à la production personnalisée. Les clients peuvent fournir des dessins, des échantillons ou des exigences électriques pour une évaluation technique avant la production
