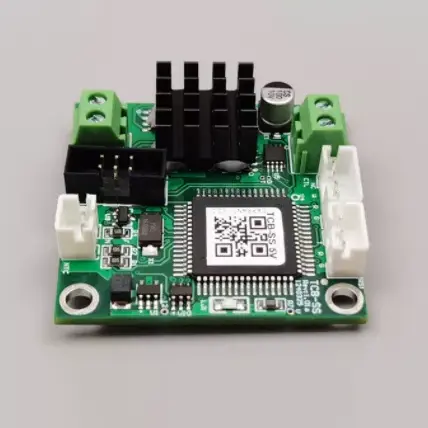

Contrôleur de température TCB-SS de taille ultra-compacte et conçu pour les Micro TEC

X-Meritan fabrique un contrôleur de température TCB-SS de taille ultra-compacte et conçu pour les applications Micro TEC où l'espace de la carte, la stabilité de la température et la sortie TEC contrôlée doivent être pris en compte ensemble. Le TCB-SS intègre la détection de température et la commande TEC sur une petite carte de commande, permettant à un Micro TEC d'être régulé via une boucle de contrôle de température basée sur la rétroaction.

Le contrôleur est conçu autour d'un format de carte compact plutôt que d'une architecture de contrôle de température à usage général. Elle utilise un capteur NTC 10K comme entrée de détection de température par défaut et prend en charge une tension TEC par défaut de 4,5 V avec un courant TEC maximum de 3 A, ce qui rend la carte adaptée aux systèmes de gestion thermique miniatures.

Paramètres

Structure de contrôle

Retour sur la température

10K NTC détecte les changements de température et envoie le signal au contrôleur.

Contrôle PID

Le contrôleur compare la température mesurée avec la valeur cible et régule la sortie Micro TEC via le contrôle PID.

Entraînement continu

La sortie continue ajuste le variateur TEC pendant le fonctionnement au lieu de s'appuyer uniquement sur une simple commutation marche/arrêt.

Principales fonctionnalités

Carte ultra-compacte

Mesurant 4 cm × 4 cm × 1,28 cm, le régulateur de température TCB-SS de taille ultra-compacte et conçu pour les Micro TEC est conçu pour les systèmes Micro TEC avec un espace d'installation limité.

Contrôle de la température à 0,01°C

Le contrôleur offre une précision de contrôle de la température de 0,01 °C et une précision de température de réglage de 0,01 °C pour une régulation thermique précise.

>94 % d'efficacité de sortie

Avec un rendement de sortie supérieur à 94 %, le contrôleur permet une conduite TEC efficace dans des systèmes de contrôle de température compacts.

Sortie TEC 4,5 V, 3 A max.

La tension TEC par défaut est de 4,5 V, avec un courant TEC maximum de 3 A, pour les applications Micro TEC compatibles.

Détection de température NTC 10K

Le capteur par défaut est un NTC 10K avec une valeur B de 3950, fournissant un retour de température pour la boucle de contrôle.

-60°C à +170°C Mesure

La plage de mesure du contrôle de la température est de -60 °C à +170 °C, tandis que la plage de température de contrôle spécifiée est de -20 °C à +100 °C.

Protection intégrée

Les fonctions intégrées incluent la surintensité, la surtension, la limitation de température et la détection d'ouverture/court-circuit TEC pour surveiller le contrôleur et le TEC connecté pendant le fonctionnement.

Compatibilité

Avant l'intégration, les exigences électriques TEC, les caractéristiques NTC, la température cible et l'alimentation de la carte doivent être vérifiées par rapport aux spécifications du contrôleur.

Domaines d'application

Modules optiques de précision

Le contrôleur de température TCB-SS de taille ultra-compacte et conçu pour les Micro TEC fournit un contrôle de température compact pour les modules optiques où des conditions thermiques stables sont requises.

Systèmes de diodes laser

Il peut piloter un Micro TEC compatible pour réguler la température des diodes laser dans les systèmes optiques compacts.

Équipement de laboratoire miniature

Le contrôleur compact convient aux instruments de laboratoire qui nécessitent une régulation de température basée sur Micro TEC dans un espace d'installation limité.

Équipement de diagnostic portatif

Le TCB-SS prend en charge le contrôle de la température dans les appareils de diagnostic compacts où la taille de la carte et la régulation thermique sont des facteurs de conception importants.

Capteurs infrarouges et CCD

Le contrôleur peut être intégré aux systèmes Micro TEC pour la régulation de la température des détecteurs infrarouges sensibles à la température et des capteurs CCD.

FAQ

Q1 : Pour quel type de TEC le contrôleur est-il conçu ?

A1 : Le contrôleur de température TCB-SS de taille ultra-compacte et conçu pour les Micro TEC est conçu pour les applications Micro TEC. Le TEC connecté doit être vérifié par rapport à la tension TEC par défaut spécifiée de 4,5 V et au courant maximum de 3 A.

Q2 : Quelle configuration de capteur NTC est utilisée ?

A2 : La configuration de détection de température par défaut est un NTC 10K avec une valeur B de 3950. Les autres exigences en matière de capteurs doivent être confirmées lors des spécifications du projet.

Q3 : Quelle est la différence entre la plage de mesure et la plage de contrôle ?

A3 : La plage de mesure du contrôle de la température est de -60 °C à +170 °C, tandis que la plage de température de contrôle spécifiée est de -20 °C à +100 °C. La plage de mesure indique la capacité de détection de température, tandis que la plage de contrôle définit la plage de régulation de température spécifiée.

Q4 : De quelle alimentation la carte a-t-elle besoin ?

A4 : La tension d'alimentation de la carte est de 5 V ± 10 % CC. Le système doit fournir une source d'alimentation appropriée qui reste dans cette plage d'entrée spécifiée.

Q5 : Quel est le courant maximum disponible pour le TEC ?

A5 : Le courant TEC maximum spécifié est de 3 A, avec une tension TEC par défaut de 4,5 V. Le TEC réellement connecté doit être sélectionné en fonction de ses exigences électriques et des limites du contrôleur.

Q6 : Quelle précision de température le contrôleur peut-il fournir ?

A6 : La précision spécifiée du contrôle de la température est de 0,01°C, et la précision de la température réglée est également spécifiée de 0,01°C.

Q7 : Quelles fonctions de protection sont incluses ?

A7 : Le contrôleur comprend une protection contre les surintensités, une protection contre les surtensions, une limitation de température et une détection de circuit ouvert et de court-circuit TEC.
