X-méritanest un fabricant et fournisseur chinois spécialisé dans les solutions de refroidissement thermoélectriques. Nous proposons une gamme deContrôleurs de température pour refroidisseurs Micro TE conçus pour les modules Micro-TECcompactrefroidisseurs thermoélectriques utilisés dans des applications nécessitant une régulation précise de la température. Nos contrôleurs gèrent le courant pour permettre à la fois le refroidissement et le chauffage, maintenant les objets cibles à des températures de consigne stables. Ces produits sont destinés aux communications optiques, aux équipements biologiques et médicaux, à l'électronique grand public et aux secteurs de l'automobile et de l'aérospatiale. Tous les contrôleurs sont conçus et fabriqués selon notre système qualité interne, avec des options de personnalisation disponibles pour les paramètres électriques, les dimensions physiques, les protocoles de communication et l'adaptabilité environnementale.
Les contrôleurs de température pour les refroidisseurs Micro TE régulent le courant circulant dans le refroidisseur thermoélectrique afin de stabiliser la température à la valeur souhaitée. Il surveille en permanence la température de l'objet cible et ajuste le courant de sortie en fonction de la différence de température et inverse le sens pour basculer entre les modes de chauffage et de refroidissement, et modifie l'amplitude pour contrôler l'intensité.
La polarité du courant peut être inversée, permettant au TEC de basculer entre les modes de refroidissement et de chauffage. Pour les applications telles que la PCR qui nécessitent des cycles thermiques alternés.
Une boucle de rétroaction interne lit en permanence la température réelle de l'objet cible, la compare au point de consigne et ajuste automatiquement la sortie jusqu'à ce que la température se stabilise. Aucune intervention manuelle n'est requise.
Le courant et la tension de sortie peuvent être configurés selon les spécifications du TEC piloté, couvrant une plage de puissance allant de milliwatts à des centaines de watts.
|
Options de personnalisation |
Contenu de base |
|
Paramètres électriques |
Tension d'entrée et correspondance courant/tension de sortie |
|
Dimensions physiques et interfaces |
Facteur de forme du PCB, emplacement et type du connecteur |
|
Performances de contrôle de la température |
Précision du contrôle et plage de température de fonctionnement |
|
Protocoles de communication et de contrôle |
Personnalisation de l’interface de communication et du jeu de commandes |
|
Compatibilité des capteurs |
Prise en charge de différents types de capteurs de température |
|
Adaptabilité environnementale |
Renforcement pour des environnements d'exploitation spécifiques |
|
Facteur de forme du produit |
Solution monopuce vs personnalisation de forme de produit modulaire |
Stabilise la longueur d'onde du laser (tel que le laser DFB). Les changements de température affectent la longueur d'onde du laser, empêchant ainsi la diaphonie du signal causée par la dérive de température.
Utilisé dans les instruments PCR et appareils similaires. Les réactions PCR nécessitent des conditions de température spécifiques, ce qui rend essentiel un cycle thermique précis.
Fournit un refroidissement de précision localisé pour les puces hautes performances (telles que les GPU). Empêche les puces de surchauffer sous une charge importante, ce qui autrement déclencherait une limitation et compromettrait l'expérience utilisateur.
Stabilise les performances des capteurs de précision tels que LiDAR. Empêche la dérive de lecture du capteur causée par les changements de température ambiante, garantissant ainsi des mesures toujours précises.
Oui, tant que les valeurs nominales de courant et de tension de sortie du contrôleur dépassent les valeurs Imax et Vmax du TEC. La sélection d'un contrôleur avec une marge suffisante permet au même contrôleur de piloter plusieurs modèles TEC sur différentes gammes de produits.
La stabilité dépend de l'algorithme de contrôle et de la résolution du capteur. Avec une boucle PID correctement réglée et un CAN haute résolution, ±0,01°C ou mieux est réalisable pour de nombreuses applications optiques et de laboratoire.
Le contrôle de tension analogique, l'entrée PWM, I²C, SPI, UART et USB sont disponibles selon le modèle. Spécifiez les exigences d’intégration de votre système hôte et nous pourrons vous recommander l’interface appropriée.
Oui. Nous prenons en charge la personnalisation OEM des paramètres de contrôle, des plages de sortie, de la sélection d'interface et du facteur de forme. Nous suivons un processus de développement basé sur des échantillons : discussion préliminaire → production d’échantillons → validation client → production de masse.
|

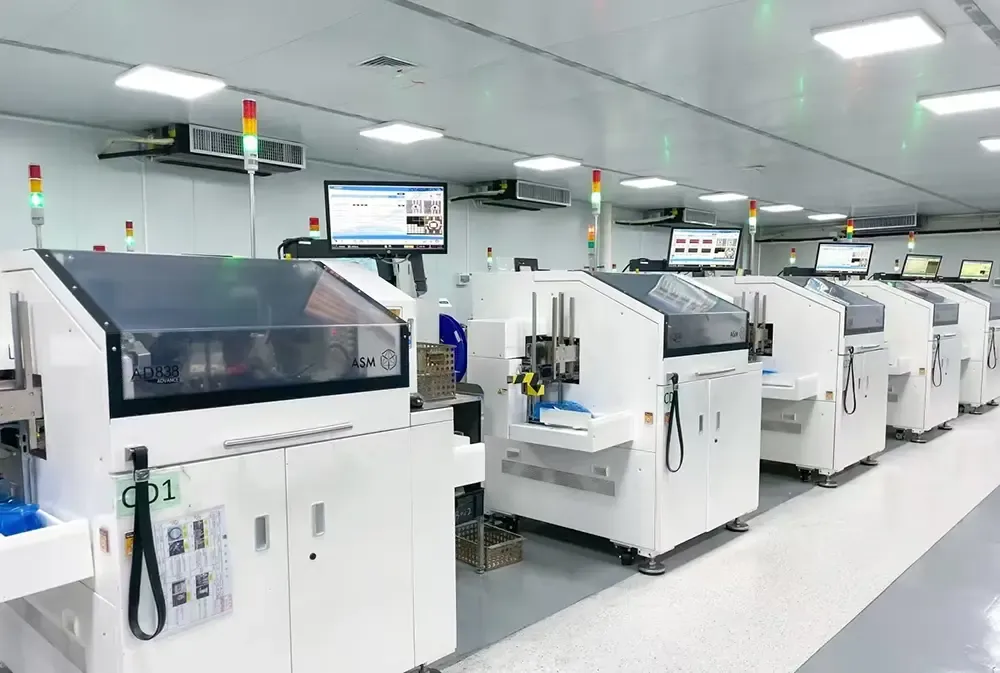

Équipement |
Description |
|
Fours de trempage d'étain |
Le pré-étamage des composants permet d'améliorer la soudabilité et d'éviter l'oxydation |
|
Machines de moulage par vibrations |
Élimination des bulles d'air et répartition uniforme des matériaux d'encapsulation lors de l'empotage ou du moulage |
|
Machines à souder |
Soudage par points ou par ultrasons pour les câbles internes, les fils de thermocouple et les bornes de module |
|
Fours |
Séchage, préchauffage et durcissement des adhésifs et revêtements |
|
Imprimantes à jet d'encre |
Impression des marques d'identification, des numéros de modèle et des codes de lot pour la traçabilité |
|
Distributeurs automatiques |
Application précise de matériaux d'interface thermique, d'adhésifs ou d'encapsulants |
|
Machines à sceller automatiques |
Scellement hermétique des modules ou des emballages pour empêcher la pénétration de l'humidité et des contaminants |
|
Machines à découper |
Découpe dimensionnelle de substrats céramiques, de PCB ou de grilles de connexion |
|
Machines de solidification |
Durcissement ou durcissement accéléré des résines et des composés d'enrobage |
|
Systèmes de brasage par refusion |
Soudage SMT de composants montés en surface sous profils de température contrôlée |
|
Machines d'impression entièrement automatiques |
Impression de haute précision de pâte à souder ou d'adhésifs conducteurs avant le placement des composants |
