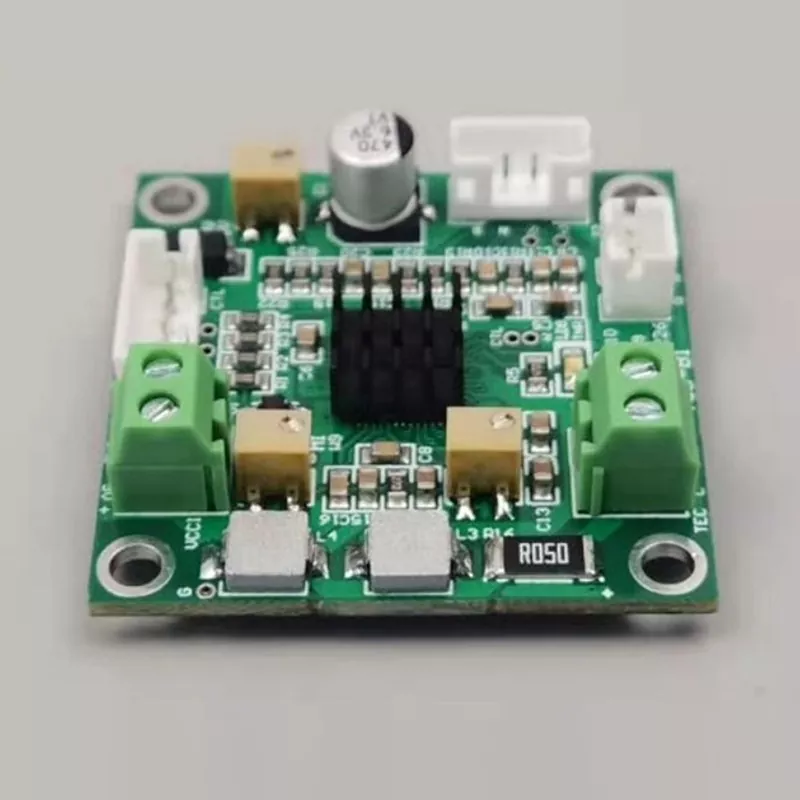

X-Meritan développe des matériaux thermoélectriques, des refroidisseurs, des composants NTC et des contrôleurs de température pour la gestion thermique des semi-conducteurs. Le contrôleur de température ATC-M1 avec PID à cycle court combine une carte compacte de 34 mm x 20 mm avec un contrôle PID à cycle court, un retour de température NTC 10 000 et un contrôle de sortie TEC pour les micro-objets à faible inertie thermique. Il fonctionne sur 3,0 V–5,0 V CC, prend en charge une plage de température par défaut de +10 à +40 degrés C et a une température réglée par défaut en usine de 25 degrés C. La température peut être ajustée via un potentiomètre W9 ou une entrée analogique, avec une stabilité de contrôle de température spécifiée de 0,001 degré C.
Le contrôleur de température ATC-M1 avec PID à cycle court utilise une approche de rétroaction PID à cycle court conçue pour les micro-objets à faible inertie thermique. Des actions correctives fréquentes aident le contrôleur à répondre aux changements de l'état thermique de l'objet contrôlé sans compter sur la réponse thermique plus importante associée aux systèmes conventionnels.
Avec des dimensions de seulement 34 mm x 20 mm et une hauteur totale de 15,5 mm, l'ATC-M1 est adapté aux assemblages compacts de contrôle thermique. Son petit facteur de forme est particulièrement pertinent pour les structures optiques, de détection et électroniques miniatures où l'espace interne disponible est limité.
Le contrôleur est conçu pour fonctionner avec des composants de refroidissement thermoélectriques. Son courant TEC maximum est de 2,5 A, tandis que la tension TEC maximale est de 4,3 V avec une alimentation de 5 V ou de 2,5 V avec une alimentation de 3,3 V. Ces limites définies fournissent une base claire pour adapter le contrôleur au système TEC associé.
Un capteur NTC 10K est utilisé pour la mesure et le retour de température. La stabilité spécifiée du contrôle de température est de 0,001 degré C, offrant la précision requise pour les applications où de petites variations de température peuvent affecter l'état de fonctionnement des composants sensibles à la température.
|
Paramètre |
Exigence technique/valeur |
|
Nom du produit |
Panneau de contrôle de la température |
|
Numéro de modèle |
ATC-M1 |
|
Tension d'alimentation de la carte (CC) |
3,0 V - 5,0 V |
|
Efficacité de sortie |
Environ 80% |
|
Tension maximale TEC |
4,3 V (avec alimentation 5 V) / 2,5 V (avec alimentation 3,3 V) |
|
Courant maximal TEC |
2,5A |
|
Type de capteur de température |
10 000 NTC |
|
Stabilité du contrôle de la température |
0,001 degré C |
|
Méthode de réglage de la température |
Potentiomètre ou entrée analogique |
|
Plage de contrôle de température par défaut |
+10 à +40 degrés C |
|
Température réglée par défaut en usine |
25 degrés C |
|
Tension de sortie maximale par défaut d'usine |
2,0 V |
|
Courant de sortie maximum par défaut d'usine |
1,0A |
|
Méthode d'ajustement |
Potentiomètre W9 |
|
Plage de température de fonctionnement |
-40 à +45 degrés C |
|
Dimensions (L x l) |
34 mm x 20 mm |
|
Hauteur totale |
15,5 mm |
|
Hauteur de la broche |
5,5 mm |
|
Article |
ATC-M1 |
Contrôleur de température général |
|
Approche de contrôle |
PID à cycle court conçu pour les micro-objets |
General temperature-control approach |
|
Charge thermique cible |
Micro objets à faible inertie thermique |
Applications plus larges de contrôle de la température |
|
Dimensions de la planche |
34 mm x 20 mm |
Dépend de la conception du contrôleur |
|
Capteur de température |
10 000 NTC |
Dépend de la configuration du système |
|
Réglage de la température |
Potentiomètre ou entrée analogique |
Dépend de la conception du contrôleur |
|
Courant maximum TEC |
2,5A |
Dépend de la conception du contrôleur |
1. Photonique : X-Meritan identifie les applications photoniques, y compris le refroidissement des détecteurs. La structure compacte du contrôleur et la fonction de retour de température constituent un élément de contrôle approprié pour les petits ensembles de refroidissement thermoélectriques.
2. Télécommunications : la gamme d'applications de l'entreprise comprend la stabilisation thermique et le refroidissement des composants de télécommunications. Une régulation précise de la température peut être intégrée dans des architectures compactes de gestion thermique.
3. Équipement médical : X-Meritan répertorie les amplificateurs PCR et les applications liées à la température en médecine. Le contrôle de la température est un élément important des systèmes où les conditions de fonctionnement dépendent d'environnements thermiques contrôlés.
4. Détection aérospatiale : les applications aérospatiales de l'entreprise comprennent des capteurs de détection de glace, des capteurs de flux thermique et des capteurs IR. Les composants compacts de contrôle thermique peuvent faire partie de systèmes de détection sensibles à la température.
5. Électronique automobile : X-Meritan identifie également la stabilisation thermique pour le LiDAR, l'AR et les détecteurs, étendant ainsi la pertinence du contrôle thermoélectrique compact aux applications de détection automobile et électronique. Le contrôleur de température ATC-M1 avec PID à cycle court peut être envisagé pour les architectures compactes de gestion thermique où l'objet contrôlé a une petite masse thermique.
1. Limites électriques TEC : le contrôleur de température ATC-M1 avec PID à cycle court fonctionne dans les valeurs maximales de tension et de courant spécifiées.
2. Retour de température : l'entrée NTC 10K fournit le chemin de retour de température pour le système de contrôle.
3. Plage de température : la plage de contrôle de température par défaut est de +10 à +40 degrés C, avec une température réglée par défaut en usine de 25 degrés C.
4. Paramètres de sortie : la tension de sortie maximale par défaut est de 2,0 V, tandis que le courant de sortie maximal par défaut est de 1,0 A.
5. Méthode de réglage : le réglage de la température peut être effectué via le potentiomètre W9 et l'entrée de température analogique est également prise en charge.
6. Configuration du produit : Pour les applications nécessitant une configuration différente, X-Meritan indique que les produits peuvent être fabriqués selon des dessins ou des échantillons. Le processus de service comprend la communication initiale, la confirmation des échantillons et la production après confirmation.
L'ATC-M1 fait partie du portefeuille de technologies thermoélectriques de X-Meritan, qui couvre les matériaux thermoélectriques, les refroidisseurs thermoélectriques, les assemblages TEC, les composants NTC et les contrôleurs de température. Cette structure de produit relie la carte de contrôle de température aux composants thermoélectriques et aux éléments de détection utilisés dans les systèmes compacts de gestion thermique.
Les capacités de X-Meritan couvrent le développement de matériaux thermoélectriques, la personnalisation des composants de base et la conception de solutions de dissipation thermique. Pour l'ATC-M1, cette portée technique est directement liée au contrôle de sortie TEC, au retour de température NTC et aux exigences de gestion thermique des assemblages électroniques et optiques compacts.
X-Meritan présente des applications dans cinq domaines principaux : les communications par fibre optique, les équipements médicaux industriels, l'électronique automobile intelligente, l'électronique grand public et les instituts de recherche. Ces domaines d'application fournissent un contexte technique pertinent pour l'ATC-M1, en particulier lorsqu'un refroidissement thermoélectrique compact et des températures de fonctionnement contrôlées sont requis.
X-Meritan déclare coopérer avec des sociétés Fortune 500 et plusieurs laboratoires nationaux clés. Cette expérience est pertinente pour le développement et l'application de composants thermoélectriques et de technologies de contrôle de température utilisés dans des systèmes électroniques et de gestion thermique spécialisés.
L'équipement de production répertorié par X-Meritan comprend des fours de trempage d'étain, des machines de moulage par vibration, des machines à souder, des fours, des machines de distribution, des machines de scellage automatiques, des équipements de brasage par refusion et des machines d'impression entièrement automatiques. Ces processus de fabrication prennent en charge la production de composants thermoélectriques et de produits électroniques de contrôle de la température.
X-Meritan rapporte que l'Europe représente 55 % de la répartition de son marché international, tandis que l'Amérique du Nord représente 15 %, l'Asie du Sud-Est 15 % et les autres marchés 15 %. L'expérience en matière d'applications internationales soutient l'expérience de l'entreprise dans la fourniture de produits thermoélectriques et de gestion de la température pour différents environnements techniques.
Au-delà des composants individuels de contrôle de la température, X-Meritan fournit une assistance en matière de conception de solutions de dissipation thermique et de sélection de produits. Cela permet au contrôleur de température ATC-M1 avec PID à cycle court d'être considéré avec le refroidisseur thermoélectrique correspondant, le composant NTC et les exigences de gestion thermique plutôt que comme une carte de commande isolée.
R : Il utilise un capteur de température NTC 10K pour la mesure et le retour de température.
R : La stabilité spécifiée du contrôle de la température est de 0,001 degré C.
R : Le courant TEC maximum est de 2,5 A.
R : Le contrôleur de température ATC-M1 avec PID à cycle court a des dimensions de carte de 34 mm x 20 mm, avec une hauteur totale de 15,5 mm.
R : La température réglée par défaut en usine est de 25 degrés C, avec une plage de contrôle par défaut de +10 à +40 degrés C.
R : Oui. X-Meritan déclare pouvoir fabriquer des produits selon des dessins ou des échantillons, avec confirmation d'un échantillon avant la production.
