Un système LiDAR sur un véhicule autonome ou un capteur en bordure de route doit fonctionner de manière fiable sur une plage de températures pouvant aller de -40°C en hiver à +85°C en plein soleil en été. À l'intérieur du boîtier, les diodes laser, les photodétecteurs et les composants optiques sont sensibles à la température. Un décalage de quelques degrés seulement peut modifier la longueur d'onde d'émission du laser, réduire le rapport signal/bruit du détecteur et fausser l'alignement optique. Le résultat est une dégradation de la précision de la portée et de la qualité du nuage de points. Pour l'ingénieur d'approvisionnement qui spécifie les composants de gestion thermique, la question n'est pas de savoir si le contrôle de la température est nécessaire, mais quelle technologie peut le fournir dans les limites de taille, de puissance et de fiabilité du système LiDAR.Refroidisseurs thermoélectriquessont apparues comme la solution privilégiée pour bon nombre de ces défis.
Ce guide est destiné aux acheteurs et aux ingénieurs de conception qui ont besoin de comprendre comment les refroidisseurs thermoélectriques relèvent les défis de contrôle de la température dans les systèmes LiDAR. Nous aborderons les défis thermiques spécifiques du LiDAR, le principe de fonctionnement des refroidisseurs thermoélectriques, les spécifications clés à évaluer, les considérations d'intégration et les critères de sélection d'un fournisseur. Nous fournirons également des paramètres de produit détaillés de notre usine àFuzhou X-Meritan Technology Co., Ltd.Que vous développiez un système LiDAR pour des applications automobiles, industrielles ou de cartographie, ce guide vous aidera à sélectionner le refroidisseur thermoélectrique adapté à vos besoins de gestion thermique.
Les systèmes LiDAR présentent un ensemble unique de défis thermiques qui diffèrent de ceux des autres systèmes électroniques. Le premier défi est la sensibilité de la diode laser. La longueur d'onde d'émission d'une diode laser change avec la température à une vitesse d'environ 0,3 nm/°C. Pour un système LiDAR qui utilise des filtres optiques à bande étroite ou une détection sensible à la longueur d'onde, cette dérive peut provoquer une inadéquation entre la longueur d'onde du laser et la bande passante du filtre, réduisant ainsi la force du signal et la plage de détection. Le deuxième défi est le bruit thermique du photodétecteur. Le courant d'obscurité et la puissance équivalente en bruit du détecteur augmentent avec la température, dégradant le rapport signal sur bruit et la précision de la mesure de distance. Le troisième défi est la dilatation thermique du banc optique. Les composants optiques sont montés sur un banc commun, et si le banc se dilate ou se contracte avec la température, l'alignement du laser, du détecteur et de l'optique de balayage peut se décaler, provoquant des erreurs de pointage. Le tableau ci-dessous résume ces défis et leurs effets.
| Défi | Source | Effet sur les performances LiDAR |
| Dérive de longueur d'onde laser | Coefficient de température de la diode laser | Force du signal réduite, perte de portée |
| Augmentation du bruit du détecteur | Bruit thermique dans le photodétecteur | SNR inférieur, précision réduite |
| Extension du banc optique | Dilatation thermique des matériaux de montage | Désalignement, erreurs de pointage |
| Températures ambiantes extrêmes | Environnement opérationnel | Panne du système ou performances dégradées |
| Densité de dissipation thermique | Boîtier compact | Points chauds localisés, gradients thermiques |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine fabrique des refroidisseurs thermoélectriques spécialement conçus pour relever ces défis. Nous comprenons les exigences thermiques des systèmes LiDAR et nous travaillons avec nos clients pour sélectionner le refroidisseur adapté à leur puissance laser spécifique, leur type de détecteur et leurs conditions environnementales.

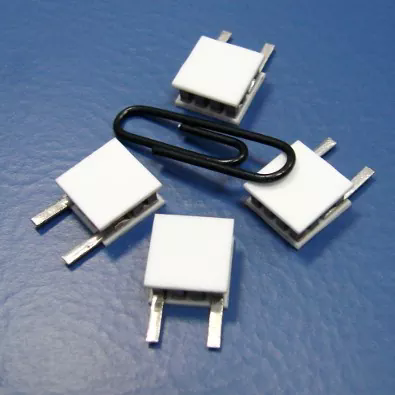

Un refroidisseur thermoélectrique est une pompe à chaleur à semi-conducteurs qui utilise l'effet Peltier pour transférer la chaleur d'un côté à l'autre de l'appareil lorsqu'un courant continu est appliqué. Le dispositif se compose d’un ensemble de pastilles semi-conductrices, généralement du tellurure de bismuth, prises en sandwich entre deux substrats céramiques. Lorsque le courant circule, un côté devient froid (le côté froid) et l’autre devient chaud (le côté chaud). La chaleur est absorbée du côté froid et évacuée du côté chaud, où elle est dissipée par un dissipateur thermique. L'inversion du courant inverse le sens du transfert de chaleur, permettant ainsi d'utiliser le même appareil pour le refroidissement et le chauffage. Ce contrôle bidirectionnel constitue un avantage clé pour les systèmes LiDAR qui doivent fonctionner dans des environnements chauds et froids. Le tableau ci-dessous compare les refroidisseurs thermoélectriques avec d'autres technologies de refroidissement.
| Technologie | Refroidissement/Chauffage | Taille | Précision | Fiabilité | Bruit/Vibrations |
| Refroidisseur thermoélectrique | Les deux | Compact | Élevé (+/- 0,1°C) | Élevé (état solide) | Aucun |
| Basé sur un compresseur | Les deux | Grand | Modéré | Modéré (pièces mobiles) | Haut |
| Basé sur les fans | Refroidissement uniquement | Modéré | Faible | Modéré (usure des roulements) | Modéré |
| Caloduc | Refroidissement uniquement | Compact | Faible | Haut | Aucun |

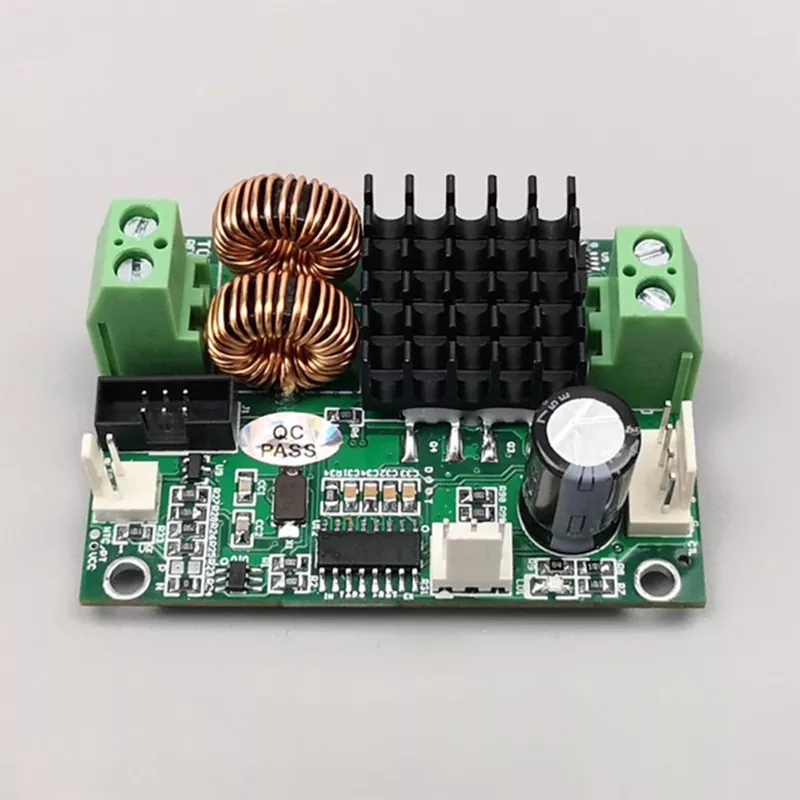

Dans notre usine, nous concevons nos refroidisseurs thermoélectriques pour répondre aux exigences exigeantes des systèmes LiDAR. Nous utilisons des pellets de tellurure de bismuth haute performance et des substrats céramiques avancés pour atteindre une capacité de refroidissement élevée dans un encombrement compact. Nos refroidisseurs sont disponibles avec des capteurs de température intégrés et une électronique de contrôle, permettant une stabilisation précise de la température de la diode laser et du détecteur.
Lors de la sélection d'un refroidisseur thermoélectrique pour un système LiDAR, les acheteurs doivent évaluer plusieurs spécifications clés. La capacité de refroidissement (Qc) détermine la quantité de chaleur que le refroidisseur peut éliminer à un différentiel de température donné. Pour les applications LiDAR, la capacité de refroidissement doit être suffisante pour gérer la charge thermique de la diode laser, du détecteur et de tout autre composant générateur de chaleur. La différence de température maximale (ΔTmax) détermine la différence de température maximale que le refroidisseur peut atteindre entre les côtés froid et chaud. Les valeurs nominales de courant et de tension déterminent les exigences d'alimentation électrique. L'encombrement et l'épaisseur déterminent les contraintes d'intégration. Le coefficient de performance (COP) détermine l'efficacité du refroidisseur. Le tableau ci-dessous résume ces spécifications.
| Spécification | Plage typique pour LiDAR | Importance |
| Capacité de refroidissement (Qc) | 5 W - 50 W | Doit dépasser la charge thermique totale |
| Différentiel de température maximum (ΔTmax) | 65°C - 75°C | Détermine la capacité de refroidissement |
| Courant (Imax) | 2 A - 8 A | Détermine l'alimentation électrique |
| Tension (Vmax) | 5 V - 24 V | Détermine l'alimentation électrique |
| Empreinte | 10 x 10 mm à 40 x 40 mm | Détermine l'intégration |
| Épaisseur | 2mm-6mm | Détermine l'intégration |
| Coefficient de Performance (COP) | 0,3 - 0,6 | Détermine l'efficacité énergétique |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine propose une gamme de refroidisseurs thermoélectriques avec différentes capacités de refroidissement, empreintes au sol et tensions nominales. Nous pouvons aider nos clients à sélectionner le refroidisseur adapté à leurs besoins thermiques LiDAR spécifiques. Notre équipe d'ingénierie peut également fournir une simulation thermique et une assistance à la conception pour garantir que le refroidisseur est correctement intégré dans le boîtier LiDAR.

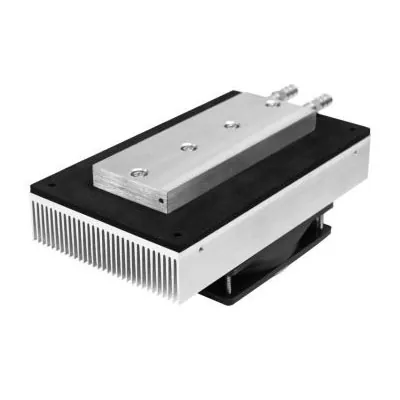

Les performances d'un refroidisseur thermoélectrique dans un système LiDAR dépendent non seulement du refroidisseur lui-même, mais également de la manière dont il est intégré. Plusieurs facteurs peuvent affecter les performances. Le premier est l’interface thermique entre le refroidisseur et la diode laser ou le détecteur. Une mauvaise interface thermique, telle qu'un joint sec ou une surface inégale, peut augmenter la résistance thermique et réduire l'efficacité du refroidissement. La seconde est la conception du dissipateur thermique. Le côté chaud du refroidisseur doit pouvoir dissiper la chaleur vers l’environnement ambiant. Si le dissipateur thermique est sous-dimensionné ou si le débit d'air est insuffisant, la température du côté chaud augmentera, réduisant la capacité de refroidissement et potentiellement une surchauffe du refroidisseur. Le troisième est l’isolation thermique du côté froid. Le côté froid doit être isolé de l’environnement ambiant pour éviter les fuites de chaleur qui réduiraient l’efficacité du refroidissement. Le tableau ci-dessous résume ces facteurs d’intégration.
| Facteur d'intégration | Effet sur les performances | Atténuation |
| Matériau d'interface thermique | Une mauvaise interface augmente la résistance thermique | Utilisez de la graisse ou des tampons thermiques à haute conductivité |
| Conception du dissipateur thermique | Un dissipateur thermique inadéquat réduit la capacité de refroidissement | Dissipateur thermique de taille pour une charge thermique maximale |
| Flux d'air | Un mauvais flux d’air augmente la température du côté chaud | Assurer une ventilation adéquate ou un air forcé |
| Isolation côté froid | Les fuites de chaleur réduisent l’efficacité du refroidissement | Utiliser une isolation autour du côté froid |
| Condensation | De l'humidité peut se former sur les surfaces froides | Utiliser un boîtier scellé ou un dessicant |
Dans notre usine, nous fournissons une assistance technique pour aider nos clients à intégrer le refroidisseur thermoélectrique dans leur système LiDAR. Nous pouvons recommander des matériaux d'interface thermique, des conceptions de dissipateurs thermiques et des méthodes d'étanchéité qui garantissent des performances optimales. Notre objectif est d'aider nos clients à atteindre la stabilité de température requise par leur système LiDAR.
L'évaluation d'un fournisseur de refroidisseurs thermoélectriques pour les applications LiDAR nécessite de se concentrer sur la capacité de conception thermique, la qualité de fabrication, les tests et le support des applications. Le fournisseur doit avoir la capacité de concevoir et de fabriquer des refroidisseurs selon les spécifications requises, y compris des empreintes au sol et des tensions nominales personnalisées. La qualité de fabrication doit être constante, avec des tolérances serrées sur le placement des pellets et la planéité de la céramique. Le fournisseur doit tester chaque refroidisseur pour vérifier sa capacité de refroidissement, son ΔTmax et son courant de fuite. Et le fournisseur doit fournir un support d’application, y compris une simulation thermique et des conseils d’intégration. Le tableau ci-dessous résume ces critères d’évaluation.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Capacité de conception thermique | Conception sur mesure, simulation thermique | Assure des performances optimales pour l’application |
| Qualité de fabrication | Placement précis des pellets, planéité de la céramique | Garantit des performances et une fiabilité constantes |
| Essai | Capacité frigorifique, ΔTmax, courant de fuite | Garantit que le refroidisseur répond aux spécifications |
| Prise en charge des applications | Conseil d'intégration, simulation thermique | Aide à atteindre des performances système optimales |
Chez X-Meritan, notre usine produit des refroidisseurs thermoélectriques depuis plus d'une décennie. Nous possédons une vaste expérience dans la conception et la fabrication thermique. Nous testons chaque refroidisseur avant expédition et fournissons une assistance technique à nos clients. Nous vous invitons à nous évaluer par rapport à ces critères et à nous considérer comme votre partenaire pour les refroidisseurs thermoélectriques LiDAR.

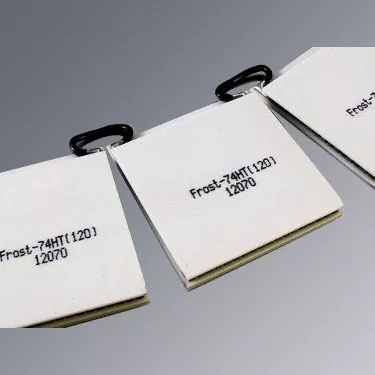

Le tableau suivant fournit les principaux paramètres de produit pour nos refroidisseurs thermoélectriques. Ces refroidisseurs sont conçus pour les systèmes LiDAR et d'autres applications de gestion thermique de précision. Notre usine peut également produire des refroidisseurs personnalisés pour répondre à des exigences spécifiques.
| Paramètre | Gamme de spécifications | Remarques |
| Capacité de refroidissement (Qc) | 5 W - 50 W | À ΔT = 0°C |
| Différentiel de température maximum (ΔTmax) | 65°C - 75°C | À Qc = 0 W |
| Courant (Imax) | 2 A - 8 A | Sélectionné pour l'alimentation |
| Tension (Vmax) | 5 V - 24 V | Sélectionné pour l'alimentation |
| Empreinte | 10 x 10 mm à 40 x 40 mm | Tailles personnalisées disponibles |
| Épaisseur | 2mm-6mm | Sélectionné pour l'intégration |
| Matériau céramique | Alumine (Al2O3) | Standard |
| Matériau des granulés | Tellurure de bismuth (Bi2Te3) | Haute performance |
| Température de fonctionnement | -40°C à +85°C | Sélectionné pour l'environnement |
| Options d'intégration | Capteur, électronique de commande | Options personnalisées disponibles |
| Quantité minimale de commande | 100 pièces | Négociable pour les grosses commandes |
| Délai de mise en œuvre | 2 à 4 semaines | Dépend de la quantité et de la personnalisation |
Dans notre usine, nous fabriquons nos refroidisseurs thermoélectriques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la capacité de refroidissement, l'encombrement, la tension et les options d'intégration en fonction de vos besoins spécifiques. Notre système de contrôle qualité comprend l’inspection des matières premières, l’inspection en cours de processus et l’inspection finale avant expédition. Notre objectif est de fournir à nos clients des refroidisseurs thermoélectriques de haute qualité qui répondent à leurs besoins en matière de gestion thermique LiDAR.
Question 1 : Un refroidisseur thermoélectrique peut-il à la fois refroidir et chauffer un système LiDAR ?
Réponse : Oui, un refroidisseur thermoélectrique peut à la fois refroidir et chauffer. En inversant la polarité du courant continu, le sens du transfert de chaleur est inversé. Cela permet au même refroidisseur de chauffer la diode laser dans des environnements froids et de la refroidir dans des environnements chauds. Cette capacité bidirectionnelle est essentielle pour les systèmes LiDAR qui doivent fonctionner sur une large plage de températures. Chez Fuzhou X-Meritan Technology Co., Ltd., nos refroidisseurs sont conçus pour un fonctionnement bidirectionnel.
Question 2 : Quelle quantité d'énergie un refroidisseur thermoélectrique consomme-t-il dans un système LiDAR ?
Réponse : La consommation électrique dépend de la capacité de refroidissement, du différentiel de température et du COP. Un refroidisseur thermoélectrique typique pour LiDAR peut consommer de 5 à 20 watts. Le COP est généralement compris entre 0,3 et 0,6, ce qui signifie que pour chaque watt de chaleur éliminé, le refroidisseur consomme entre 1,7 et 3,3 watts d'énergie électrique. La consommation électrique doit être prise en compte dans le budget énergétique global du système.
Question 3 : Quelle est la stabilité de température typique pouvant être obtenue avec un refroidisseur thermoélectrique ?
Réponse : Avec une boucle de contrôle correctement conçue, un refroidisseur thermoélectrique peut atteindre une stabilité de température de +/- 0,1°C ou mieux. Ce niveau de précision est essentiel pour les systèmes LiDAR qui nécessitent une longueur d’onde laser et des performances de détecteur stables. La stabilité dépend de la qualité du capteur de température, de l'électronique de commande et de la conception thermique du système.
Question 4 : Les refroidisseurs thermoélectriques peuvent-ils être utilisés dans les systèmes LiDAR automobiles ?
Réponse : Oui, les refroidisseurs thermoélectriques sont utilisés dans les systèmes LiDAR automobiles. Ils doivent répondre aux exigences automobiles en matière de vibrations, de chocs et de cycles de température. Dans notre usine, nous proposons des refroidisseurs testés selon les normes automobiles, y compris les vibrations et les chocs thermiques. Nous pouvons également fournir des composants électroniques de contrôle qualifiés AEC-Q100 pour les applications automobiles.
Question 5 : Comment sélectionner le refroidisseur thermoélectrique adapté à mon système LiDAR ?
Réponse : Pour sélectionner le bon refroidisseur thermoélectrique, vous devez déterminer la charge thermique totale, le différentiel de température requis, l'alimentation électrique disponible et les contraintes d'intégration. Notre équipe d'ingénieurs peut vous aider à calculer ces exigences et à sélectionner le refroidisseur optimal pour votre application. Nous fournissons également un support de simulation thermique pour vérifier la conception avant le prototypage.
Les systèmes LiDAR présentent d’importants défis en matière de contrôle de la température, depuis la dérive de la longueur d’onde du laser et le bruit des détecteurs jusqu’au désalignement optique et aux températures ambiantes extrêmes. Les refroidisseurs thermoélectriques relèvent ces défis grâce à un contrôle précis, bidirectionnel et à semi-conducteurs de la température dans un boîtier compact et fiable. Pour les ingénieurs d’approvisionnement et les équipes de conception, comprendre les défis thermiques, les spécifications du refroidisseur et les considérations d’intégration est essentiel pour sélectionner la bonne solution. Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine possède l'expertise et la capacité de fabriquer des refroidisseurs thermoélectriques qui répondent aux exigences exigeantes des systèmes LiDAR. Nous travaillons en étroite collaboration avec nos clients pour sélectionner le bon refroidisseur et garantir une intégration réussie.
Que vous développiez du LiDAR pour des véhicules autonomes, de l'automatisation industrielle ou des applications de cartographie, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les développeurs de systèmes LiDAR du monde entier.
Contactez Fuzhou X-Meritan Technology Co., Ltd. aujourd'huipour discuter de vos besoins en matière de refroidisseur thermoélectrique LiDAR et découvrir comment nos produits peuvent garantir la stabilité thermique dont votre système a besoin.
