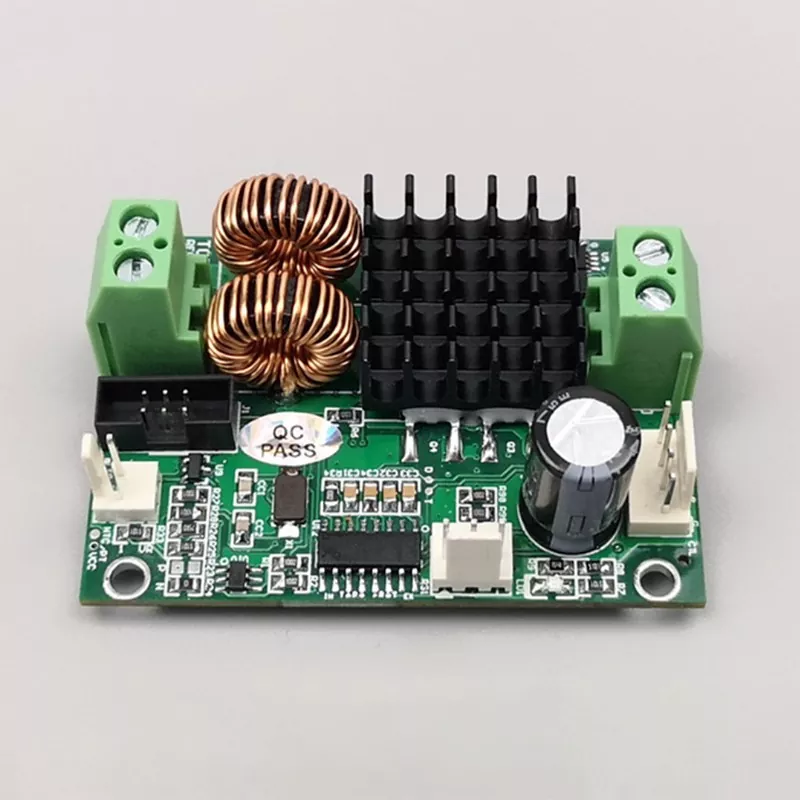

Le TCB-NC est une carte de contrôle de température à semi-conducteur dédiée conçue pour les scénarios de contrôle industriel haute densité et les équipements de précision miniatures. Le contrôleur de température TCB-NC avec conception compacte et haute précision utilise une conception de circuit hautement intégrée qui combine le calcul PID, la conduite haute puissance, l'acquisition de données de capteur NTC et le retour de signal dans une seule unité, permettant une intégration rationalisée du système.
Le TCB-NC utilise un mécanisme de contrôle de rétroaction PID optimisé en boucle fermée, spécialement conçu pour les applications de chauffage et de refroidissement à base de semi-conducteurs.
Il utilise un capteur de température NTC intégré pour acquérir des données de température en temps réel de l'appareil et de l'environnement, comparant rapidement ces lectures aux paramètres définis pour calculer avec précision les écarts de température.
Tirant parti d'un algorithme PID (proportionnel-intégral-dérivé) à trois étapes, il ajuste dynamiquement les paramètres de sortie et module en continu le courant fourni à la plaque de refroidissement thermoélectrique, remplaçant ainsi les méthodes traditionnelles simples de contrôle marche/arrêt.
Cela évite efficacement les chocs thermiques provoqués par des fluctuations rapides de température ; même lorsque la température de charge varie de manière dynamique, le contrôleur se verrouille rapidement sur la température cible, assurant un contrôle stable et continu de la température avec une fluctuation minimale.
|
Tension d'alimentation de la carte |
4,5 V-27 V |
|
Recommandation |
Une alimentation à découpage standard 5 V-24 V est recommandée. La tension nominale du TEC doit être égale ou légèrement supérieure à la tension d’alimentation. Si la tension nominale du TEC est inférieure, c'est acceptable ; définissez simplement le rapport de sortie maximum. |
|
Courant d'alimentation de la carte |
Déterminé par la puissance de fonctionnement maximale du TEC. |
|
Tension CET |
2V - 24V (selon la tension d'alimentation) |
|
Courant CET |
10 A à 24 V ; 12A à 12V |
|
Capteur de température |
10 000 NTC |
|
Précision de la température |
±0,01°C |
|
Plage de température CTN |
-60°C à +170°C |
|
Plage de température PT100/PT1000 |
-60°C à +212°C |
|
Température de fonctionnement |
-40°C à +45°C |
|
Température de stockage |
-40°C à +60°C |
|
Humidité de fonctionnement |
0% - 95% HR |
|
Paramètre d'usine par défaut |
25°C |
|
Dimensions |
60 mm x 42 mm |
|
Hauteur |
23 mm au total (18,5 mm au-dessus du panneau, 3 mm en dessous du panneau pour les broches, épaisseur du panneau 1,5 mm) |
Doté d'une conception miniaturisée et intégrée, le contrôleur de température TCB-NC avec une conception compacte et une haute précision élimine les structures volumineuses trouvées dans les équipements de contrôle de température traditionnels. Son format compact et léger permet une intégration transparente dans des armoires industrielles haute densité et des appareils de précision miniatures.
Par rapport aux systèmes traditionnels, il permet d'économiser considérablement de l'espace d'installation, s'alignant ainsi sur les tendances actuelles en matière de miniaturisation et d'intégration des équipements industriels.
Le TCB-NC est soumis à des tests complets de compatibilité électromagnétique (CEM) avant de quitter l'usine, démontrant une excellente résistance aux interférences électromagnétiques.
Même dans des environnements industriels complexes caractérisés par une haute tension, une interaction multi-appareils et un fort bruit électromagnétique, il maintient une acquisition précise des données de température et un fonctionnement stable du système, sans perturbation du signal ou panne de contrôle.
Dispose d'un affichage visuel haute définition et d'une navigation intuitive dans les menus, facilitant le réglage des paramètres et le changement de mode de contrôle de la température.
Aucune expertise technique spécialisée n’est requise ; les opérateurs standard peuvent rapidement effectuer la mise en service de l'équipement et l'étalonnage des paramètres, ce qui le rend adapté à la fois à la configuration des équipements de production de masse et à la maintenance quotidienne.
Spécialement optimisé pour les applications exigeantes telles que la fabrication de semi-conducteurs, les tests de précision et les analyses en laboratoire ; il offre une tolérance minimale à la température et maintient des températures précises et stables sur le long terme.
Résout efficacement les problèmes tels que les erreurs de test et les écarts de processus causés par les fluctuations de température dans les équipements de précision, garantissant ainsi des rendements de produits élevés et des données expérimentales précises.
Combine un facteur de forme compact avec un module d'entraînement haute puissance, capable de piloter de manière stable divers refroidisseurs thermoélectriques (TEC) standard avec une efficacité de conversion thermoélectrique élevée.
Équilibre le besoin d'une installation compacte avec les exigences des opérations de contrôle de température à haute intensité, offrant des performances bien supérieures aux cartes de contrôle de température standard de même taille.
Les systèmes de contrôle de température industriels traditionnels nécessitent des modules de commande externes et des équipements d'acquisition de signaux, ce qui entraîne des architectures complexes et un câblage encombrant.
Le contrôleur de température TCB-NC présente une conception intégrée tout-en-un avec des systèmes d'entraînement et de rétroaction intégrés ; Le contrôleur de température TCB-NC avec conception compacte et haute précision effectue un contrôle précis de la température de manière indépendante en tant qu'unité autonome, simplifiant considérablement l'architecture du système.
Le contrôle traditionnel de la température marche/arrêt souffre de problèmes tels que les dépassements de température, les cycles démarrage-arrêt fréquents et les chocs thermiques importants, qui peuvent endommager les composants centraux de précision lors d'un fonctionnement à long terme.
Ce produit utilise une régulation de sortie dynamique PID continue pour garantir des transitions de température douces et une fluctuation minimale, protégeant efficacement les composants principaux et prolongeant la durée de vie globale de l'équipement.
La prise en charge native des thermistances NTC garantit la compatibilité avec les configurations de capteurs de la plupart des équipements de contrôle de température de précision et permet une adaptation flexible aux applications de refroidissement et de chauffage.
Qu'il s'agisse de tâches de laboratoire statiques à température constante ou de conditions de charge industrielles dynamiques, il maintient un fonctionnement stable et de haute précision, offrant une bien plus grande polyvalence que les dispositifs de contrôle de température spécialisés traditionnels.
Fournit une gestion thermique précise et à température constante pour les armoires de commande électriques intégrées à haute densité. Le contrôleur de température TCB-NC avec une conception compacte et une haute précision empêche le vieillissement des composants électriques et les pannes opérationnelles causées par des températures internes élevées, garantissant ainsi le fonctionnement continu et stable des lignes de production automatisées.
Convient au contrôle à température constante de divers instruments analytiques, équipements de test et échantillons expérimentaux. Avec des avantages tels qu'un fonctionnement sans vibration, une haute précision et de faibles interférences, il élimine l'impact des fluctuations de température sur les données expérimentales, garantissant ainsi des résultats de test précis et reproductibles.
Utilisé pour la régulation de la température dans les équipements de micro-usinage de semi-conducteurs, de gravure de précision et de micro/nano-inspection. Il répond aux normes rigoureuses de contrôle de température des processus de fabrication de semi-conducteurs, contribuant ainsi à améliorer les taux de rendement dans l'usinage de précision.
Compatible avec les nouveaux équipements de test énergétique, les composants de gestion thermique pour les systèmes de stockage d'énergie et les modules de contrôle de micro-température. Il stabilise les températures de fonctionnement et s'adapte aux conditions de travail complexes à haute et basse température des nouveaux équipements énergétiques.
Les principaux avantages résident dans trois domaines :
Premièrement, il présente un encombrement réduit et une intégration plus élevée, ce qui le rend idéal pour la modernisation d'équipements miniaturisés ;
Deuxièmement, il offre une plus grande précision de contrôle de la température et une compatibilité plus large avec les capteurs, ce qui le rend adapté aux processus de fabrication de précision ;
Troisièmement, il élimine le besoin de matériel auxiliaire externe, simplifiant ainsi la structure globale du système et réduisant efficacement les coûts d'intégration des équipements, de câblage et de maintenance à long terme.
Nous recommandons la méthode d'étalonnage itérative standard de l'industrie : tout d'abord, réglez les paramètres d'intégrale (I) et de dérivée (D) à zéro et augmentez progressivement le gain proportionnel (Kp) jusqu'à ce qu'une légère oscillation de température se produise ; Ensuite, ajustez le temps intégral (Ti) pour éliminer l'erreur de température en régime permanent ; enfin, affinez le temps dérivé (Td) pour améliorer la vitesse de réponse en température et supprimer les fluctuations. Pour les paramètres de précision spécifiques à l'équipement, veuillez contacter notre équipe technique pour des conseils individuels.
Ce produit a été spécifiquement développé pour les micro-équipements semi-conducteurs et les appareils de test de précision. Il a subi des tests de compatibilité électromagnétique (CEM) et de stabilité de qualité industrielle. Doté d'une efficacité spatiale élevée, d'une sortie de température stable et d'une erreur de données minimale, il constitue une solution idéale pour le contrôle de la micro-température sur les lignes de production de semi-conducteurs et pour les équipements de laboratoire de précision.
Il prend nativement en charge la commutation automatique entre le chauffage et le refroidissement, maintenant une température constante en fonction des conditions de fonctionnement. Il prend également en charge la programmation personnalisée, permettant la configuration des modes de chauffage uniquement ou de refroidissement uniquement, pour répondre aux exigences spécifiques de contrôle de la température de différents équipements, offrant ainsi une grande flexibilité de personnalisation.
En tant que fabricant d'origine, nous fournissons une intégration technique dédiée, des conseils de réglage des paramètres et une prise en charge de l'intégration au niveau du système pour les commandes groupées. Tous les produits sont soumis à un contrôle de qualité standardisé et à une inspection complète avant expédition. Nous offrons également un support technique après-vente à long terme pour répondre aux besoins de la production de masse des entreprises et de l'itération des projets.
