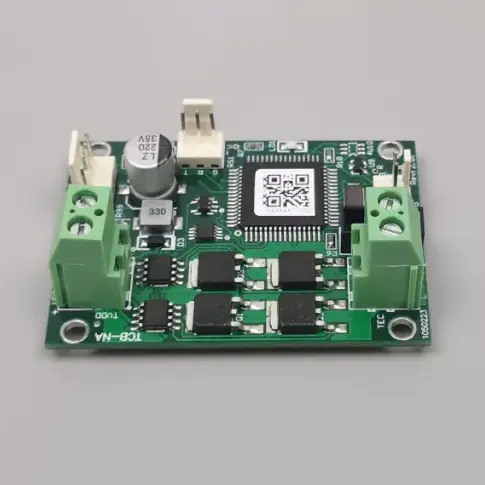

Le contrôleur de température X-Meritan TCB-NA pour refroidisseurs standard est un module de contrôle de température pour les refroidisseurs thermoélectriques standard (TEC), prenant en charge à la fois le refroidissement et le chauffage. Il offre une précision de contrôle de température de ±0,1 °C, un courant TEC de 0 à 10 A et une plage de contrôle de -20 °C à +100 °C.
Avec une interface série ASCII standard, une détection de température NTC 10K et une structure compacte de 60 × 42 × 26,5 mm, le TCB-NA est conçu pour une intégration simple dans les systèmes de gestion thermique industriels et commerciaux.
|
Paramètre |
Spécification |
|
Tension d'alimentation de la carte |
4,5 à 27 V |
|
Tension CET |
5–27 V, ≥ tension d'alimentation |
|
Courant CET |
0–10A |
|
Capteur de température |
10 000 NTC |
|
Valeur B par défaut |
3950 |
|
Précision du contrôle de la température |
±0,1 °C |
|
Définir la précision de la température |
±0,1 °C |
|
Plage de mesure |
-30°C à +147°C |
|
Plage de contrôle |
-20°C à +100°C |
|
Température réglée par défaut |
25°C |
|
Communication |
Interface série ASCII |
|
Dimensions |
60 × 42 × 26,5 mm |
La valeur NTC B peut être personnalisée. Une valeur B différente affecte la mesure de la température absolue mais ne modifie pas la précision de contrôle de base.
Le contrôleur mesure la température via le capteur NTC et ajuste la direction TEC en fonction du point de consigne. Cela permet au même module de fournir à la fois du chauffage et du refroidissement sans matériel de contrôle séparé.
La méthode de contrôle ON/OFF est conçue pour maintenir une température stable dans les applications TEC standard, y compris les diodes laser et les équipements de laboratoire.
Les réglages de température et la surveillance en temps réel peuvent être gérés via un protocole série ASCII. Des outils série courants tels que Windows HyperTerminal peuvent être utilisés lors de l'installation et des tests.
Des signaux d'alarme et « prêt » dédiés fournissent un retour d'information sur l'état de fonctionnement, tandis que l'entrée d'arrêt du TEC permet au système hôte de désactiver le fonctionnement du TEC si nécessaire.
L'adaptation de tension est essentielle, car le contrôleur de température TCB-NA pour refroidisseurs standards ne fournit pas de limitation de tension de sortie interne. La tension d'alimentation ne doit pas dépasser la tension nominale du TEC connecté.
Par exemple, lors de l'utilisation d'un TEC 12 V, l'alimentation du système doit être sélectionnée en conséquence.
L'opération de commutation du contrôleur peut augmenter l'ondulation sur l'alimentation à découpage connectée. Si le système contient d'autres cartes sensibles au bruit électrique ou aux interférences électromagnétiques, une alimentation séparée pour le contrôleur peut être préférable.
Le NTC 10K connecté prend en charge une plage de mesure spécifiée de -30°C à +147°C, tandis que le contrôle actif de la température est spécifié de -20°C à +100°C.
La précision spécifiée du contrôle de la température et la précision de la température réglée sont toutes deux de ±0,1°C. Les performances réelles du système peuvent également être affectées par la tolérance NTC, l'emplacement du capteur, le contact thermique, les caractéristiques TEC, la dissipation thermique et les conditions ambiantes.
Pour les applications nécessitant une stabilité de température stricte, les tests doivent être effectués avec le TEC final, le capteur, la charge et la structure mécanique.
Le contrôleur peut maintenir un environnement thermique stable pour les systèmes à diode laser où la température affecte directement les performances de fonctionnement.
Il convient aux instruments de laboratoire nécessitant un chauffage et un refroidissement thermoélectriques standard avec une régulation de température stable.
Les équipements industriels peuvent utiliser le module pour le contrôle TEC à usage général où une installation compacte, une communication série et une rentabilité sont importantes.
L'architecture axée sur les coûts rend le contrôleur adapté à la fabrication d'appareils intelligents et à d'autres applications en volume nécessitant un contrôle de température standard.
TCB-NA convient lorsque le projet donne la priorité au contrôle standard de la température et à la rentabilité. Pour les applications nécessitant une gestion de l'énergie plus avancée ou des fonctions de contrôle de la température de niveau supérieur, la série TCB-NE peut être plus appropriée.
La sélection doit être basée sur la tension TEC, le courant, la température cible, les exigences de contrôle, l'efficacité et l'architecture du système.
Avant de commander, les acheteurs doivent confirmer la tension nominale TEC, le courant maximum, la tension d'alimentation, la température cible, la précision requise, les spécifications NTC, les exigences de communication et l'environnement d'exploitation.
X-Meritan exploite sa propre usine en Chine, assurant l'assemblage des PCB et l'étalonnage final. Son équipe d'ingénierie peut fournir une assistance technique pour l'adaptation de tension TEC, la gestion de l'ondulation de puissance et les exigences de configuration. L'inventaire de composants standard et la logistique à l'étranger prennent en charge les achats OEM et en volume.
L'alimentation électrique doit être compatible avec la classification TEC. Un dépassement de la tension TEC peut entraîner une surcharge des composants, car le contrôleur de température TCB-NA pour refroidisseurs standard n'a pas de limite de tension de sortie interne.
La spécification de courant 0-10 A doit être évaluée avec le TEC, le câblage, les connecteurs et l'alimentation. Une bonne dissipation de la chaleur est également requise pour l’ensemble du système thermoélectrique.
Lorsque vous connectez d'autres appareils électroniques sensibles à la même alimentation à découpage, vérifiez les performances d'ondulation et d'interférence électromagnétique avant l'intégration finale du système.
Le contrôleur prend en charge les tensions TEC de 5 V à 27 V. La tension TEC doit être égale ou supérieure à la tension d'alimentation de la carte. Étant donné que le TCB-NA n'a pas de limite de tension de sortie interne, l'alimentation ne doit pas dépasser la tension nominale du TEC.
Le contrôleur de température TCB-NA pour refroidisseurs standard prend en charge une plage de courant TEC de 0 à 10 A. Le courant de fonctionnement réel doit être sélectionné en fonction de la valeur TEC, de la charge thermique, du câblage, des connecteurs et de la capacité d'alimentation.
Oui. L'architecture de contrôle bidirectionnel permet au TEC de fonctionner à la fois en modes de chauffage et de refroidissement, permettant ainsi de maintenir une température cible dans des conditions ambiantes changeantes.
La configuration standard utilise un NTC 10K avec une valeur B par défaut de 3950. La valeur B peut être personnalisée en fonction des exigences de l'application. La plage de mesure spécifiée est de -30°C à +147°C, avec une plage de contrôle de -20°C à +100°C.
Le contrôleur utilise une interface série ASCII standard pour le réglage de la température et la surveillance en temps réel. Il fournit également des signaux d'alarme et d'état « prêt » ainsi qu'une entrée d'arrêt TEC pour l'intégration avec le système de contrôle hôte.
