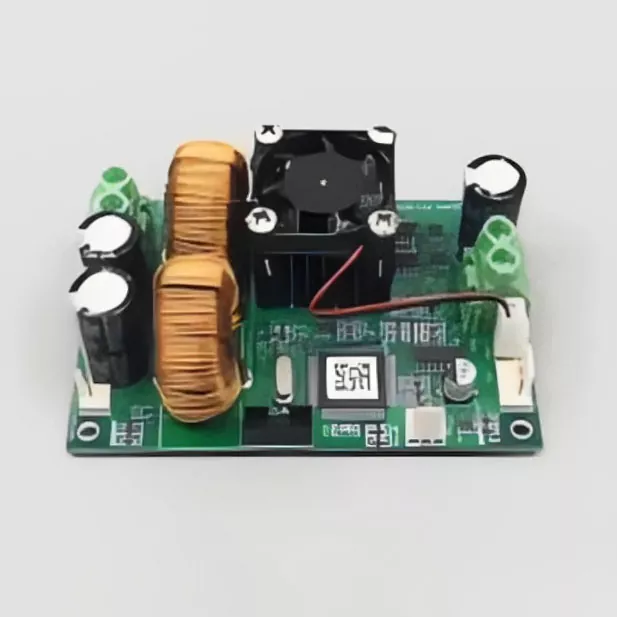

Contrôleur de température PID

X-Meritan fabrique des contrôleurs de température PID utilisés dans les systèmes de chauffage et de refroidissement industriels. Ces appareils lisent un signal de température provenant d'un capteur, le comparent à un point de consigne et ajustent la sortie pour maintenir la température du processus stable. Les applications courantes incluent l'extrusion de plastique, les machines d'emballage, les fours de laboratoire et les lignes de transformation des aliments.

Le contrôleur n'est pas un appareil de chauffage autonome. Il fournit le signal de commande qui pilote un relais, un relais statique (SSR) ou une sortie analogique. Le chauffage ou le refroidissement proprement dit est effectué par des éléments externes tels que des cartouches chauffantes, des bandes chauffantes ou des vannes de refroidissement.

Comment fonctionne le contrôle PID

PID signifie Proportionnel, Intégral et Dérivé. Le contrôleur mesure en permanence la différence entre la température de consigne et la température réelle. Cette différence s’appelle l’erreur.

Le terme proportionnel produit une sortie proportionnelle à l’erreur actuelle. Le terme intégral accumule les erreurs passées et corrige le décalage en régime permanent. Le terme dérivé répond au taux de changement et contribue à réduire le dépassement.

En pratique, l'utilisateur ou la fonction d'auto-réglage du contrôleur définit trois paramètres : bande proportionnelle, temps intégral et temps dérivé. Un réglage correct est essentiel. Une boucle PID mal réglée oscillera ou répondra lentement. Le contrôle ON-OFF est plus simple et est utilisé lorsque le processus tolère des variations de température.

Paramètres techniques

Toutes les spécifications sont vérifiées lors du test final. Un certificat d'étalonnage peut être fourni avec chaque unité.

Options d'entrée et de sortie

Le contrôleur doit correspondre au capteur de température et au dispositif de commutation de charge. Le tableau ci-dessous résume les combinaisons courantes.

Une inadéquation entre le type d'entrée et le capteur entraîne des lectures erronées. Une inadéquation entre la sortie et le dispositif de commutation de charge entraîne une défaillance du contrôle ou des dommages aux composants.

Contrôle PID vs ON-OFF

La commande ON-OFF active la sortie lorsque la température descend en dessous du point de consigne et la désactive complètement lorsqu'elle dépasse le point de consigne plus une bande d'hystérésis. Cette méthode est simple et fonctionne pour les systèmes à grande masse thermique où les variations de température sont acceptables.

Le contrôle PID module la sortie en continu ou par rafales rapides. Il maintient la température proche du point de consigne avec une oscillation minimale. Le PID est requis pour les processus nécessitant une tolérance de température stricte, tels que les incubateurs de laboratoire, les buses de moulage par injection et le contrôle de la température par diode laser.

La fonction de réglage automatique des contrôleurs X-Meritan calcule les paramètres PID initiaux en introduisant une perturbation contrôlée et en mesurant la réponse du processus. Après le réglage automatique, un réglage manuel précis est souvent encore nécessaire pour des performances optimales.

Considérations relatives à l'installation et au câblage

Un câblage incorrect est la cause la plus fréquente des pannes sur le terrain. Les points suivants doivent être vérifiés lors de l'installation :

Entrée thermocouple : utilisez le fil d'extension de thermocouple approprié. N'utilisez pas de fil de cuivre. La polarité doit correspondre. La compensation de soudure froide intégrée au contrôleur suppose que le bornier est à une température connue. Évitez de placer le contrôleur à proximité de sources d'air chaud qui provoquent une dérive de température aux bornes.

Entrée RTD : utilisez une connexion à trois ou quatre fils pour annuler la résistance du fil. La connexion à deux fils introduit une erreur de mesure, en particulier avec de longs câbles.

Sortie SSR : la sortie SSR du contrôleur est une impulsion CC basse tension. Il doit être connecté à l’entrée de commande d’un relais statique externe. Ne le connectez pas directement à un élément chauffant.

Sortie relais : utilisez un circuit d'amortissement sur les charges inductives pour protéger les contacts du relais. La durée de vie du relais est calculée pour un nombre spécifique d'opérations à un courant donné. Des commutations fréquentes à courant élevé raccourcissent la durée de vie.

Alimentation : La large entrée de tension accepte la plupart des réseaux industriels. Mais les pics de tension provenant de moteurs ou de contacteurs à proximité peuvent endommager le contrôleur. Utilisez un parasurtenseur ou un filtre de ligne si la ligne électrique est bruyante.

Mise à la terre : connectez la borne de terre à une terre appropriée. Cela réduit le bruit électrique et améliore la sécurité.

Guide de sélection

Pour sélectionner un contrôleur de température PID, répondez à ces questions :

1. Quel type de capteur sera utilisé ?

Les thermocouples couvrent une large plage de températures et réagissent rapidement. Les RTD sont plus précis et stables à des températures plus basses mais plus lents. Les entrées analogiques sont utilisées lorsque le signal de température provient d'un transmetteur.

2. Quelle est la plage de température requise ?

La portée du contrôleur doit couvrir la plage de fonctionnement prévue. L’utilisation d’un contrôleur avec une portée plus large que nécessaire réduit la résolution. Par exemple, un contrôleur de thermocouple K avec une plage de 0 à 1 370 °C affiche une résolution de 1 °C. Un contrôleur avec une plage de 0 à 400°C peut afficher une résolution de 0,1°C.

3. Quel est le dispositif de commutation de charge ?

Si vous utilisez un SSR, sélectionnez la sortie du lecteur SSR. Si vous utilisez un contacteur mécanique, la sortie relais est appropriée. Si l'élément de contrôle final est une vanne proportionnelle ou un contrôleur de puissance SCR, utilisez une sortie analogique.

4. Quelle précision est requise ?

La spécification de précision d'affichage est de ±0,5 % FS ou ±1 chiffre. Pour une plage de 0 à 400°C, cela correspond à ±2°C. Si le processus nécessite un contrôle de ±0,5°C, le contrôleur seul ne peut pas y parvenir. La précision du capteur, la perte de chaleur et le réglage du système contribuent également à la précision du contrôle final.

5. Une communication ou une alarme est-elle nécessaire ?

Les sorties d'alarme sont utiles pour la protection contre la surchauffe. RS485 Modbus permet au contrôleur d'être surveillé et réglé à partir d'un automate ou d'un ordinateur. Ces options ajoutent des coûts, alors sélectionnez uniquement ce dont l'application a besoin.

Applications typiques

Machines pour le plastique et l'emballage

Les contrôleurs PID régulent la température des fûts d'extrusion, des collecteurs de canaux chauds et des barres de thermoscellage. Une température constante empêche la dégradation du matériau et garantit la qualité du joint.

Équipement de laboratoire

Les fours à moufle, les étuves de séchage et les bains à température constante s'appuient sur des contrôleurs PID pour des conditions reproductibles. La réponse thermique lente de ces systèmes nécessite un réglage minutieux du terme intégral.

Transformation des aliments

Les fours, friteuses et pasteurisateurs commerciaux utilisent des contrôleurs PID pour répondre aux normes de sécurité alimentaire et de qualité. Le contrôleur fonctionne souvent avec un capteur PT100 pour une mesure précise des basses températures.

Fabrication de semi-conducteurs et d'électronique

Les stations de soudage, les fours de refusion et les fours de polymérisation nécessitent des profils de température serrés. Le contrôleur PID fonctionne avec des sorties SSR pour une commutation rapide et un contrôle précis.

Foire aux questions

Q : Quelle est la différence entre le contrôle PID et ON-OFF en pratique ?

R : La commande ON-OFF fait basculer la sortie entre complètement allumée et complètement éteinte. La température oscille autour du point de consigne. Le contrôle PID ajuste en permanence la sortie pour maintenir la température presque constante. Utilisez PID lorsque le processus ne tolère qu’un petit écart.

Q : Qu'est-ce que le réglage automatique et quand dois-je l'utiliser ?

R : Le réglage automatique est une fonctionnalité qui calcule automatiquement les paramètres PID. Il fonctionne en activant et désactivant la sortie de manière contrôlée et en mesurant la réponse du système. Exécutez le réglage automatique lors de la configuration initiale ou lorsque la charge thermique change de manière significative. Après le réglage automatique, vérifiez les performances et effectuez des réglages manuels si nécessaire.

Q : Pourquoi ma température dépasse-t-elle le point de consigne ?

R : Le dépassement signifie généralement que la bande proportionnelle est trop étroite ou que le temps intégral est trop court. Le contrôleur applique trop de puissance avant que la température n'atteigne le point de consigne. Augmentez la bande proportionnelle ou réduisez l'action intégrale. Le réglage automatique peut aider à trouver un point de départ.

Q : Puis-je utiliser le même contrôleur pour le chauffage et le refroidissement ?

R : Certains modèles prennent en charge la double sortie chauffage/refroidissement. Ils fournissent une sortie pour le chauffage et une autre pour le refroidissement. Ceci est utile pour les systèmes qui nécessitent les deux, tels que les extrudeuses de plastique équipées de ventilateurs de refroidissement à air. Vérifiez les spécifications du modèle pour confirmer la disponibilité de la double sortie.

Q : Comment puis-je savoir si mon capteur est compatible ?

R : Le type d’entrée du contrôleur doit correspondre au capteur. Pour les thermocouples, la lettre type (K, J, T, etc.) doit correspondre. Pour les RTD, la courbe de résistance (PT100 ou PT1000) doit correspondre. L’utilisation d’un mauvais réglage entraînera des lectures de température incorrectes. La plupart des contrôleurs disposent d'un paramètre de configuration pour sélectionner le type d'entrée.

Q : Quelle est la durée de vie prévue d’un contrôleur PID ?

R : Avec une installation et un refroidissement appropriés, les composants électroniques peuvent fonctionner pendant de nombreuses années. La sortie relais est l’élément d’usure le plus courant. La durée de vie des contacts du relais est spécifiée par le fabricant et dépend de la fréquence de commutation et du courant. Les sorties SSR ne présentent aucune usure mécanique mais peuvent tomber en panne en raison d'une surchauffe ou d'une surtension.

Q : Fournissez-vous une assistance technique pour le réglage ?

R : Oui. Nos ingénieurs peuvent vous aider avec la configuration initiale et le réglage pour des applications spécifiques. Fournissez des détails sur votre système thermique, y compris la puissance du chauffage, le type de capteur et les caractéristiques de charge. Nous répondons dans un délai d'un jour ouvrable.
