Si vous recherchezMatériaux thermoélectriquespour la fabrication de modules, vous avez probablement rencontré le terme « couche barrière de diffusion ». Vous vous êtes peut-être demandé pourquoi c’est nécessaire, à quoi cela sert et si cela vaut le coût supplémentaire. La réponse est que la couche barrière de diffusion n’est pas un accessoire optionnel ; c'est un composant essentiel qui détermine la durée de vie et la fiabilité du module thermoélectrique. Sans cela, le module se dégradera rapidement aux températures de fonctionnement et ses performances diminueront jusqu'à sa panne. Pour un ingénieur en approvisionnement, comprendre la couche barrière de diffusion est essentiel pour prendre des décisions d’achat éclairées et pour évaluer le coût total de possession des matériaux thermoélectriques que vous achetez.
Le but de ce guide est d'expliquer pourquoi les matériaux thermoélectriques ont besoin d'une couche barrière de diffusion et d'aider les acheteurs à spécifier et à se procurer les matériaux adaptés à leur application. Nous aborderons les mécanismes de dégradation qui se produisent sans barrière, les matériaux utilisés pour les couches barrières, les critères de sélection des différents matériaux thermoélectriques et le processus d'évaluation des fournisseurs. Nous fournirons également des spécifications détaillées des produits de notre usine àFuzhou X-Meritan Technology Co., Ltd.Que vous fabriquiez des modules thermoélectriques pour la production d'électricité ou le refroidissement, ce guide vous donnera les bases techniques dont vous avez besoin pour prendre une décision d'achat en toute confiance.
Une couche barrière de diffusion est un mince film de matériau déposé entre le matériau thermoélectrique et le contact métallique. Sa fonction première est d'empêcher l'interdiffusion des atomes entre le matériau thermoélectrique et le contact. Dans un module thermoélectrique, le matériau thermoélectrique est relié à des contacts métalliques (généralement du cuivre) pour former le circuit électrique. À la température de fonctionnement, qui peut aller de 200 °C à 600 °C ou plus, les atomes du matériau thermoélectrique peuvent diffuser dans le contact, et les atomes du contact peuvent diffuser dans le matériau thermoélectrique. Cette interdiffusion crée des phases indésirables, augmente la résistance de contact et dégrade les propriétés thermoélectriques. La couche barrière agit comme une barrière physique et chimique qui bloque cette diffusion tout en laissant passer le courant électrique. Le tableau ci-dessous résume les fonctions d'une couche barrière de diffusion.
| Fonction | Description | Bénéfice pour les performances du module |
| Empêcher l'interdiffusion | Bloque la migration atomique entre les matériaux | Conserve les propriétés du matériau |
| Maintenir une faible résistance de contact | Fournit une interface électrique stable | Maximise la puissance de sortie |
| Améliorer la stabilité thermique | Résiste à des températures de fonctionnement élevées | Prolonge la durée de vie du module |
| Prévenir la fragilisation | Arrête la formation de phases fragiles | Améliore l’intégrité mécanique |
| Améliorer la fiabilité | Réduit la dégradation au fil du temps | Réduit le coût total de possession |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine est spécialisée dans la fourniture de matériaux thermoélectriques avec des couches barrières de diffusion optimisées. Nous comprenons le rôle essentiel que joue la barrière dans les performances des modules et nous travaillons avec nos clients pour sélectionner le matériau et l'épaisseur de barrière adaptés à leur application spécifique. Notre équipe technique peut fournir des données détaillées sur les performances des barrières et la compatibilité avec différents matériaux thermoélectriques.
Pour comprendre pourquoi une couche barrière de diffusion est nécessaire, il est utile de comprendre ce qui se passe en son absence. Sans barrière, le matériau thermoélectrique et le contact métallique sont en contact direct. À des températures élevées, ce contact devient une zone de réaction. Les atomes du matériau thermoélectrique, comme le bismuth, le tellure, le plomb ou l'antimoine, se diffusent dans le contact en cuivre. De même, les atomes de cuivre diffusent dans le matériau thermoélectrique. Cette interdiffusion a plusieurs effets néfastes. Premièrement, cela crée des composés intermétalliques à l’interface. Ces composés sont souvent fragiles et présentent une résistance électrique élevée. Deuxièmement, il épuise le matériau thermoélectrique de ses éléments constitutifs, modifiant sa composition et dégradant ses propriétés thermoélectriques. Troisièmement, cela augmente la résistance de contact, ce qui réduit la puissance de sortie du module. Quatrièmement, cela peut entraîner une défaillance mécanique en raison des changements de volume associés à la formation de composés intermétalliques. Le tableau ci-dessous résume les mécanismes de dégradation qui se produisent sans couche barrière.
| Mécanisme de dégradation | Description | Effet sur les performances du module |
| Formation de composés intermétalliques | Réaction entre le matériau thermoélectrique et le contact | Résistance accrue, fragilité |
| Épuisement des matériaux | Perte d'éléments du matériau thermoélectrique | Coefficient Seebeck réduit, résistivité accrue |
| Augmentation de la résistance de contact | Formation de couches résistives à l'interface | Puissance de sortie réduite |
| Panne mécanique | Fissuration due aux changements de volume | Circuit ouvert, panne de module |
| Fragilisation de la soudure | Diffusion d'éléments dans les joints de soudure | Défaillance conjointe, fiabilité réduite |
Dans notre usine, nous avons mené des études approfondies sur la dégradation des matériaux thermoélectriques sans couches barrières. Nos données montrent que la résistance de contact peut augmenter d'un facteur 10 ou plus en 1 000 heures de fonctionnement à 500°C. La puissance de sortie du module peut diminuer de 30 à 50 % sur la même période. Ces résultats soulignent l’importance de la couche barrière de diffusion pour la fiabilité et les performances des modules.
Plusieurs matériaux sont utilisés comme couches barrières de diffusion pour les matériaux thermoélectriques, chacun présentant ses propres avantages et limites. Le choix du matériau barrière dépend du matériau thermoélectrique, de la température de fonctionnement et du matériau de contact. Les matériaux barrières les plus courants sont le nickel, le molybdène, le tungstène, le titane et divers alliages. Le nickel est largement utilisé car il constitue une barrière de diffusion efficace, possède une bonne conductivité électrique et est compatible avec de nombreux matériaux thermoélectriques. Le molybdène et le tungstène sont utilisés pour les applications à haute température en raison de leur point de fusion élevé et de leur faible diffusivité. Le titane est utilisé comme couche d’adhésion et barrière pour certains matériaux. Le tableau ci-dessous compare ces matériaux barrières.
| Matériau de barrière | Température de fonctionnement maximale | Conductivité électrique | Compatibilité | Application typique |
| Nickel (Ni) | 600°C | Haut | Bi2Te3, PbTe, Skutterudites | Usage général |
| Molybdène (Mo) | 800°C | Modéré | PbTe, SiGe, Skutterudites | Haute température |
| Tungstène (W) | 1 000°C | Modéré | SiGe, matériaux haute température | Température très élevée |
| Titane (Ti) | 500°C | Modéré | Bi2Te3, couche d'adhésion | Promotion de l'adhésion |
| Nickel-Chrome (NiCr) | 700°C | Modéré | PbTe, ÉTIQUETTES | Résistant à la corrosion |
Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine fournit des matériaux thermoélectriques avec une gamme d'options de couches barrières. Nous travaillons avec nos clients pour sélectionner le matériau et l'épaisseur de barrière optimaux pour la conception spécifique de leur module. Notre équipe technique peut fournir des données sur les taux de diffusion, la résistance de contact et la stabilité thermique pour chaque option de barrière.
La sélection de la bonne couche barrière de diffusion pour vos matériaux thermoélectriques nécessite une évaluation systématique de plusieurs facteurs. Le premier facteur est le matériau thermoélectrique lui-même. Différents matériaux ont des caractéristiques de diffusion différentes. Par exemple, le tellurure de bismuth (Bi2Te3) a une température de fonctionnement relativement basse et peut utiliser une barrière au nickel. Le tellurure de plomb (PbTe) fonctionne à des températures plus élevées et peut nécessiter une barrière en molybdène ou en NiCr. Le silicium-germanium (SiGe) fonctionne à des températures très élevées et nécessite une barrière en tungstène ou autre métal réfractaire. Le deuxième facteur est la température de fonctionnement. La barrière doit être stable à la température maximale de fonctionnement et ne doit réagir ni avec le matériau thermoélectrique ni avec le contact. Le troisième facteur est le matériau de contact. La barrière doit être compatible avec le contact et doit assurer une bonne adhésion. Le quatrième facteur est l’épaisseur de la barrière. La barrière doit être suffisamment épaisse pour bloquer la diffusion mais suffisamment fine pour minimiser la résistance électrique. Le tableau ci-dessous résume les critères de sélection.
| Facteur de sélection | Considération | Impact sur les performances |
| Matériau thermoélectrique | Caractéristiques de diffusion, température de fonctionnement | Détermine la compatibilité des matériaux de barrière |
| Température de fonctionnement | Température maximale et cyclique | Détermine la stabilité de la barrière |
| Matériel de contact | Adhérence, dilatation thermique | Détermine la qualité de l'interface |
| Épaisseur de la barrière | Équilibre entre le blocage de la diffusion et la résistance | Affects contact resistance and lifetime |
| Méthode de dépôt | Sputtering, evaporation, electroplating | Affecte la qualité et l'uniformité de la barrière |
Dans notre usine, nous aidons nos clients à sélectionner la bonne barrière pour leurs matériaux thermoélectriques. Nous possédons une vaste expérience avec une large gamme de systèmes de matériaux et pouvons vous fournir des conseils sur le matériau barrière, l’épaisseur et la méthode de dépôt optimaux. Notre objectif est d'aider nos clients à atteindre les performances et la fiabilité des modules les plus élevées possibles.
Évaluer un fournisseur de matériaux thermoélectriques dotés de couches barrières de diffusion nécessite de regarder au-delà du prix unitaire. La capacité technique du fournisseur, son contrôle qualité et sa capacité à fournir des propriétés matérielles cohérentes sont essentielles à la performance de votre module. Les critères clés pour évaluer un fournisseur sont la qualité des matériaux, la qualité de la couche barrière, le support technique, les performances de livraison et le coût. La qualité du matériau comprend la pureté, la stœchiométrie et l'homogénéité du matériau thermoélectrique. La qualité de la couche barrière comprend l’uniformité de l’épaisseur, l’adhérence et l’efficacité du blocage de la diffusion. Le support technique inclut la capacité de fournir des données, d’aider à la conception et de résoudre des problèmes. Les performances de livraison incluent la capacité à respecter les délais et à fournir une qualité constante d’un lot à l’autre. Le coût comprend le coût total de possession, en tenant compte de la durée de vie et des performances du module. Le tableau ci-dessous résume ces critères.
| Critère d'évaluation | Que rechercher | Pourquoi c'est important |
| Qualité des matériaux | Pureté, stœchiométrie, homogénéité | Détermine les performances thermoélectriques |
| Qualité de la couche barrière | Uniformité de l'épaisseur, adhérence, blocage de la diffusion | Détermine la durée de vie du module |
| Assistance technique | Fiches techniques, aide à la conception, résolution de problèmes | Aide à optimiser la conception des modules |
| Performances de livraison | Livraison à temps, cohérence d'un lot à l'autre | Assure le bon déroulement de la production |
| Coût | Coût total de possession | Assure une valeur à long terme |
Chez X-Meritan, notre usine s'engage à fournir des matériaux thermoélectriques de haute qualité avec des couches barrières de diffusion optimisées. Nous disposons d'un système de contrôle qualité complet qui comprend la caractérisation des matériaux, l'inspection de la couche barrière et les tests de performances. Nous fournissons des fiches techniques détaillées et un support technique à nos clients. Et nous avons de solides antécédents en matière de livraison à temps. Nous vous invitons à nous évaluer selon ces critères et à nous considérer comme votre partenaire en matériaux thermoélectriques.

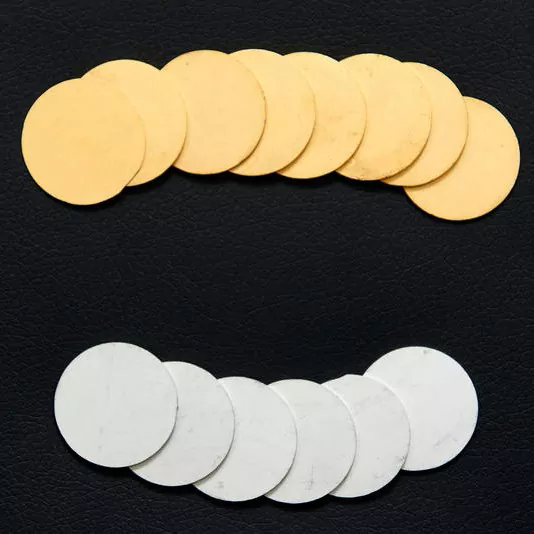

Le tableau suivant fournit les principaux paramètres de produit pour nos matériaux thermoélectriques avec couches barrières de diffusion. Ces matériaux sont disponibles dans une gamme de compositions et de configurations pour s'adapter à différentes conceptions de modules et conditions de fonctionnement. Notre usine peut également produire des matériaux sur mesure pour répondre à des exigences spécifiques.
| Paramètre | Gamme de spécifications | Remarques |
| Type de matériau | Bi2Te3, PbTe, Skutterudites, SiGe | Autres matériaux disponibles sur demande |
| Température de fonctionnement | 200°C - 800°C | Cela dépend du matériau |
| Matériau de barrière | Ni, Mo, W, Ti, NiCr | Sélectionné en fonction de la candidature |
| Épaisseur de la barrière | 1 - 20 µm | Optimisé pour le blocage de la diffusion |
| Résistance des contacts | < 10 µΩ·cm² | Après dépôt de barrière |
| Coefficient de Seebeck | 150 - 250 µV/K | Cela dépend du matériau |
| Résistivité électrique | 0,5 - 3,0 mΩ·cm | Cela dépend du matériau |
| Conductivité thermique | 1,0 - 4,0 W/m·K | Cela dépend du matériau |
| Formulaire | Lingots, poudres, plaquettes | Formes personnalisées disponibles |
| Contrôle de qualité | XRD, SEM, EDS, Seebeck, résistivité | Caractérisation complète |
Dans notre usine, nous fabriquons nos matériaux thermoélectriques pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la composition du matériau, la couche barrière et la forme en fonction de la conception spécifique de votre module. Notre équipe technique peut fournir des données détaillées et une assistance pour votre application.
Question 1 : Quelle doit être l’épaisseur d’une couche barrière de diffusion ?
Réponse : L'épaisseur optimale d'une couche barrière de diffusion dépend du système de matériaux et de la température de fonctionnement. Généralement, l'épaisseur varie de 1 à 20 micromètres. La barrière doit être suffisamment épaisse pour bloquer la diffusion pendant la durée de vie prévue du module, mais suffisamment fine pour minimiser la résistance électrique. Notre usine peut recommander l'épaisseur optimale pour votre matériau thermoélectrique et votre application spécifiques.
Question 2 : Que se passe-t-il si la couche barrière de diffusion est trop fine ?
Réponse : Si la couche barrière de diffusion est trop fine, elle ne bloquera pas efficacement l’interdiffusion des atomes entre le matériau thermoélectrique et le contact. Cela entraînera la formation de composés intermétalliques, une augmentation de la résistance de contact et une dégradation des propriétés thermoélectriques. Le module échouera prématurément. Notre usine teste l'épaisseur de la couche barrière et les performances de blocage de la diffusion pour garantir qu'elle répond aux exigences de votre application.
Question 3 : Puis-je utiliser le même matériau barrière pour tous les matériaux thermoélectriques ?
Réponse : Non, le matériau barrière doit être sélectionné en fonction du matériau thermoélectrique et de la température de fonctionnement. Par exemple, le nickel convient au tellurure de bismuth mais peut ne pas convenir au silicium-germanium à haute température. La barrière doit être chimiquement compatible à la fois avec le matériau thermoélectrique et le contact, et elle doit être stable à la température de fonctionnement. Notre équipe technique peut vous aider à sélectionner le matériau de barrière adapté à votre application.
Question 4 : Comment savoir si mon fournisseur de matériaux thermoélectriques fournit une bonne couche barrière ?
Réponse : Pour évaluer la qualité d'une couche barrière de diffusion, demandez au fournisseur des données sur l'uniformité de l'épaisseur de la barrière, la force d'adhésion et les performances de blocage de la diffusion. Vous pouvez également demander des échantillons et effectuer vos propres tests, tels que des tests de vieillissement accéléré et des mesures de résistance de contact. Un fournisseur réputé fournira ces données et travaillera avec vous pour garantir que la barrière répond à vos exigences. Chez Fuzhou X-Meritan Technology Co., Ltd., nous fournissons des données et une assistance complètes à nos clients.
Question 5 : Quelle est la durée de vie typique d'un module thermoélectrique avec une couche barrière de diffusion ?
Réponse : La durée de vie d'un module thermoélectrique doté d'une couche barrière de diffusion correctement conçue dépend de la température de fonctionnement et des conditions de cyclage. Pour un module fonctionnant en continu à 500°C, la durée de vie peut être de 5 à 10 ans voire plus. Avec le cyclage thermique, la durée de vie peut être réduite. La couche barrière est essentielle pour obtenir de longues durées de vie. Notre usine conçoit nos matériaux et couches barrières pour maximiser la durée de vie des modules.
La couche barrière de diffusion est un composant essentiel des matériaux thermoélectriques pour les modules hautes performances. Il empêche l'interdiffusion, maintient une faible résistance de contact et prolonge la durée de vie du module. Lors de l’achat de matériaux thermoélectriques, les acheteurs doivent considérer la couche barrière comme une spécification critique et non comme une réflexion après coup. Le choix du matériau barrière, de l'épaisseur et de la méthode de dépôt affecte les performances et la fiabilité du module final. Chez Fuzhou X-Meritan Technology Co., Ltd., notre usine possède l'expertise et l'expérience nécessaires pour fournir des matériaux thermoélectriques avec des couches barrières de diffusion optimisées. Nous travaillons avec nos clients pour comprendre leurs besoins et fournir la solution matérielle optimale. Que vous fabriquiez des modules pour la production d'électricité ou le refroidissement, nous pouvons vous fournir les matériaux dont vous avez besoin.
Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les fabricants de modules thermoélectriques du monde entier. Nous vous invitons à nous contacter pour discuter de vos besoins en matériaux thermoélectriques. Nous pouvons fournir des données techniques, des échantillons et une assistance à la conception. Laissez-nous vous aider à obtenir les performances et la fiabilité les plus élevées pour vos modules thermoélectriques.
Contactez Fuzhou X-Meritan Technology Co., Ltd. aujourd'huipour discuter de vos besoins en matériaux thermoélectriques et découvrir comment nos couches barrières de diffusion peuvent améliorer les performances et la durée de vie de vos modules.
