Assemblages de refroidisseurs thermoélectriques air-air

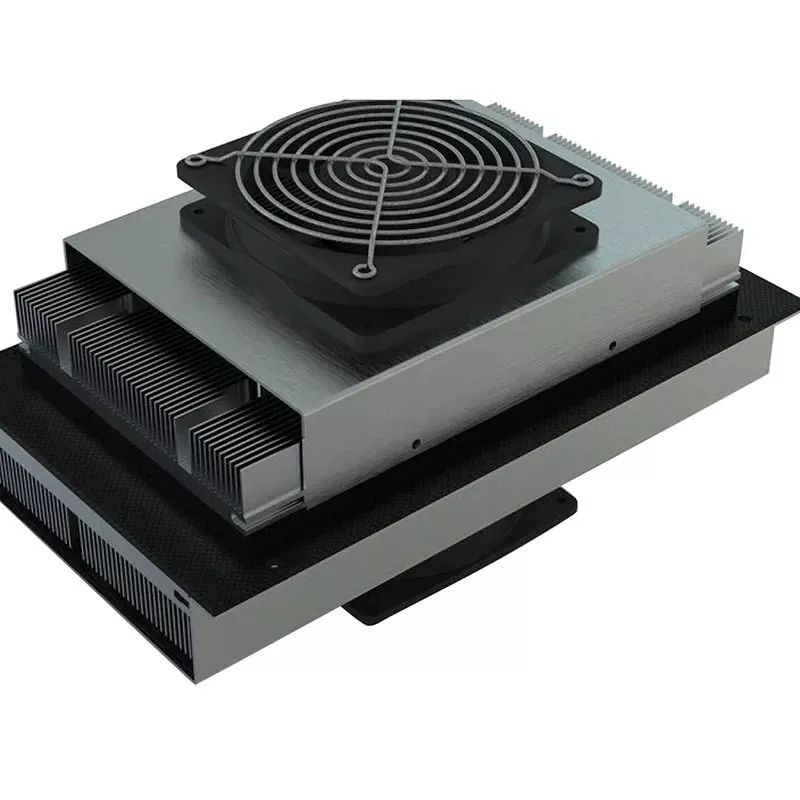

Les ensembles de refroidissement thermoélectriques air-air X-meritan offrent une solution de gestion thermique à semi-conducteurs compacte et hautement intégrée. En éliminant les compresseurs conventionnels, les conduites de réfrigérant et les boucles de circulation de liquide complexes, ces assemblages utilisent des échangeurs de chaleur directs côté air et des modules thermoélectriques à semi-conducteurs de haute fiabilité pour faciliter un échange thermique efficace, rationalisant considérablement l'architecture des équipements tout en évitant les risques de fuite.

Tirant parti des capacités d'intégration verticale de X-meritan, allant du développement des matières thermoélectriques brutes et des composants de base à la conception thermique au niveau du système, chaque assemblage est soumis à une vérification à 100 % des modules, à des tests de résistance CA et à des tests de contrainte rigoureux en matière de cycles de température pour garantir une stabilité à long terme et une fiabilité élevée.

Caractéristiques du produit

Refroidissement à semi-conducteurs sans compresseur

Les ensembles refroidisseurs thermoélectriques air-air utilisent des modules thermoélectriques à semi-conducteurs pour créer une différence de température via l'entrée d'alimentation CC. Le système de refroidissement ne nécessite ni compresseur ni circuit réfrigérant conventionnel.

Structure d'assemblage compacte

Les composants de refroidissement sont intégrés dans un ensemble compact plutôt que de reposer sur une unité de réfrigération séparée. Cette structure permet de réduire l'espace d'installation requis à l'intérieur ou autour des équipements électroniques, des instruments et des systèmes fermés.

Faible perturbation mécanique

Sans compresseur ni autre grand mécanisme de réfrigération mécanique, l'ensemble génère un minimum de vibrations mécaniques pendant le fonctionnement.

Refroidissement et chauffage en un seul assemblage

Le module thermoélectrique peut basculer entre le refroidissement et le chauffage en inversant le sens du courant continu. Un ensemble de gestion thermique peut donc prendre en charge la régulation de la température dans différentes conditions de fonctionnement sans ajouter d'élément chauffant séparé pour le contrôle bidirectionnel de base de la température.

Régulation précise de la température

L'effet thermoélectrique répond directement aux changements d'entrée électrique, permettant d'ajuster la puissance thermique via le système de contrôle. Les configurations avec retour de température peuvent être utilisées lorsque l'équipement nécessite des conditions de température contrôlées et reproductibles.

Pas de circuit de refroidissement liquide

Les ensembles refroidisseurs thermoélectriques air-air transfèrent la chaleur à travers des échangeurs de chaleur côté air et ne nécessitent pas de boucle de circulation de liquide. Cela élimine le besoin de tuyauteries de liquide de refroidissement, de pompes, de réservoirs et de connexions de boucle de liquide associées de l'architecture de refroidissement.

Large capacité de température de fonctionnement

Les assemblages peuvent être configurés pour des équipements fonctionnant sur une large plage de températures allant de -40°C à +85°C. La sélection des composants et la configuration de l'assemblage peuvent être adaptées aux conditions environnementales et de fonctionnement attendues de l'équipement.

Configurable pour différentes conceptions d'équipement

X-Meritan peut configurer l'ensemble en fonction de la capacité de refroidissement, de la tension, du courant, des dimensions, du débit d'air, de la précision du contrôle de la température et des exigences de montage requis. Cela permet d'adapter l'unité de gestion thermique aux contraintes mécaniques et électriques de l'équipement cible.

Paramètres du produit

TEC air-air vs refroidissement à base de liquide

Pour les applications qui ne nécessitent pas de boucle de refroidissement liquide, une configuration TEC côté air peut simplifier l'intégration du système.

L'architecture appropriée dépend de la capacité de refroidissement, du flux thermique, des conditions ambiantes, de l'espace disponible, du débit d'air et de la conception de l'équipement.

Applications d'équipement typiques

Boîtiers électroniques et équipements de télécommunications

Les ensembles refroidisseurs thermoélectriques air-air peuvent éliminer la chaleur accumulée à l'intérieur des armoires extérieures, des équipements de communication et des boîtiers électroniques. La circulation de l'air du côté froid distribue le refroidissement dans l'enceinte tandis que le côté chaud rejette la chaleur collectée vers l'environnement.

Instruments de laboratoire et de recherche

Pour les équipements de laboratoire nécessitant des températures stables et de faibles perturbations mécaniques, le refroidissement thermoélectrique à semi-conducteurs évite les vibrations du compresseur et la circulation du réfrigérant. L'ensemble peut être configuré en fonction des exigences thermiques des instruments d'analyse et de recherche.

Équipement médical et diagnostique

Les composants sensibles à la température des instruments de diagnostic et médicaux peuvent nécessiter des conditions thermiques contrôlées. Les configurations TEC air-air peuvent fournir un refroidissement ou un chauffage localisé sans introduire de circuit liquide dans l'équipement.

Équipements semi-conducteurs et optiques

Les équipements de traitement, de test, laser et optique des semi-conducteurs peuvent contenir des composants dont les performances changent avec la température. La gestion thermique côté air basée sur TEC peut être utilisée là où une évacuation contrôlée de la chaleur et une stabilité de la température sont requises.

Équipement industriel spécialisé

Les systèmes de contrôle industriels, les équipements d'inspection et autres machines fonctionnant dans des conditions environnementales variables peuvent utiliser l'ensemble pour gérer l'accumulation de chaleur interne tout en maintenant une température de fonctionnement définie.

Processus de fabrication et de test

Vérification à 100 % des modules

Chaque module d'assemblages de refroidisseurs thermoélectriques air-air est testé pour la résistivité électrique, la conductivité thermique et le coefficient Seebeck avant l'assemblage. Les tests identifient les écarts électriques ou thermiques avant que le module n'entre dans le système de refroidissement fini.

Validation des matériaux

Les matériaux semi-conducteurs thermoélectriques sont évalués pour leurs propriétés électriques et thermiques cohérentes. Les mesures de la figure de mérite sont utilisées dans le cadre de la vérification des performances des matériaux et des modules.

Intégrité des jonctions de soudure

Des tests de résistance CA sont effectués pour vérifier les connexions électriques internes du module thermoélectrique. Le test est destiné à identifier une résistance anormale associée à des défauts de jonction de soudure.

Contrôle de l'intégrité des modules

Les modules thermoélectriques défectueux ou inactifs sont examinés avant intégration. Un module défaillant peut créer un chemin thermique inefficace et réduire la différence de température disponible dans l'ensemble.

Tests d'assemblage final

Les assemblages terminés sont soumis à des tests de performance et de contrainte, y compris des cycles de température sur des plages de fonctionnement spécifiées. Les tests évaluent l’intégrité mécanique et thermique de l’assemblage terminé sous des changements de température répétés.

Pourquoi choisir X-Meritan

X-Meritan travaille sur les matériaux thermoélectriques, le développement de composants de base, la conception de la gestion thermique et la sélection au niveau du système. Cette capacité verticale permet d'évaluer l'ensemble de refroidissement depuis le niveau du matériau et du module TEC jusqu'à l'architecture thermique côté air.

La société dessert des applications dans les domaines des communications par fibre optique, des équipements industriels et médicaux, de l'électronique automobile, de l'électronique grand public et des instituts de recherche. Sa portée technique couvre le développement de matériaux thermoélectriques, la personnalisation des composants, la conception de solutions de dissipation thermique et l'assistance à la sélection.

FAQ

Qu'est-ce qu'un ensemble refroidisseur thermoélectrique air-air ?

Il s'agit d'un ensemble de gestion thermique à semi-conducteurs qui utilise un module thermoélectrique pour transférer la chaleur d'un flux d'air à un autre. Les échangeurs de chaleur et les ventilateurs assurent la circulation d'air nécessaire sur les côtés froid et chaud.

Les ensembles refroidisseurs thermoélectriques air-air peuvent-ils assurer à la fois le refroidissement et le chauffage ?

Oui. L'inversion du sens du courant continu à travers le module thermoélectrique inverse le sens du transfert de chaleur, permettant à l'ensemble de fournir soit un refroidissement, soit un chauffage.

Comment sélectionner la puissance frigorifique requise ?

Commencez par la charge thermique continue et maximale de l'équipement, puis tenez compte de la température ambiante, de la température cible, du débit d'air et de la capacité de rejet de chaleur disponible du côté chaud. Ces conditions doivent être évaluées ensemble lors de la sélection de l’assemblage.

Les dimensions peuvent-elles être personnalisées ?

Oui. Les dimensions, la configuration du flux d'air, la structure de montage, les exigences électriques et d'autres caractéristiques d'assemblage peuvent être développées en fonction de la conception de l'équipement.

Quelles informations sont requises pour un devis d’assemblage TEC ?

Fournissez la capacité de refroidissement requise, la température ambiante, la température cible, l'espace d'installation disponible, l'alimentation CC, les conditions de débit d'air, l'environnement de fonctionnement et les exigences de contrôle de la température. Ces paramètres permettent d'évaluer la configuration de l'assemblage par rapport à l'application réelle.

Un assemblage TEC air-air est-il adapté aux charges thermiques élevées ?

L'adéquation dépend de la charge thermique réelle, de la température ambiante, de la différence de température requise, du débit d'air et du rejet de chaleur disponible. Les applications dépassant la capacité pratique d’une configuration TEC côté air doivent être évaluées par rapport à d’autres architectures de gestion thermique.
