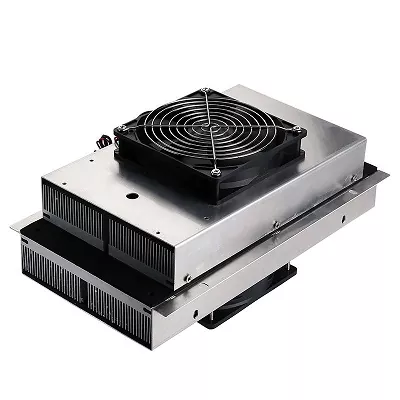

Assemblages de refroidisseurs thermoélectriques liquide-liquide

Les ensembles refroidisseurs thermoélectriques liquide-liquide utilisent l'effet Peltier du TEC (refroidisseur thermoélectrique), échangeant de la chaleur avec les extrémités froide et chaude du TEC via deux boucles de liquide indépendantes, permettant ainsi un refroidissement ou un chauffage actif du milieu liquide.

Si vous avez besoin de tels composants, n'hésitez pas à contacter X-Meritan ; nous vous fournirons des services de conception de solutions personnalisés et de support technique.

Composants de base

1. Puce de refroidissement thermoélectrique (module TEC) : l'élément de conversion thermoélectrique central. Lorsqu’un courant continu est appliqué, la chaleur est absorbée d’un côté et libérée de l’autre.

2. Bloc de liquide côté froid : le liquide en circulation cible traverse cette zone, transférant la chaleur vers le côté froid du TEC, refroidissant ainsi le liquide.

3. Bloc de liquide côté chaud : l'eau de refroidissement ou le liquide de refroidissement circule à travers cette zone, évacuant la chaleur générée par le côté chaud du TEC, dissipant ainsi la chaleur du système.

4. Milieu conducteur thermique et structure d'étanchéité : assure une conduction thermique efficace et empêche les fuites de liquide.

Flux de travail : Liquide cible → S'écoule à travers le bloc de liquide côté froid → La chaleur est absorbée par le TEC → Transférée vers le bloc de liquide côté chaud → L'eau de refroidissement évacue la chaleur.

Pourquoi utiliser une structure liquide-liquide ?

1. Efficacité de transfert de chaleur et densité de puissance élevées

La conductivité thermique des liquides est bien supérieure à celle de l'air : la conductivité thermique de l'eau est plus de 20 fois supérieure à celle de l'air et sa capacité thermique spécifique est 4 fois supérieure à celle de l'air.

Coefficient de convection de transfert de chaleur élevé : lorsque le liquide traverse le refroidisseur de liquide, il atteint une efficacité de transfert de chaleur très élevée, garantissant une faible résistance thermique sur les côtés chaud et froid du TEC, permettant ainsi un transfert de chaleur de haute puissance dans un petit volume.

2. Contrôle de la température au niveau micro

Transfert de chaleur fluide uniforme : le milieu liquide peut adhérer étroitement aux microcanaux à l'intérieur du refroidisseur de liquide, éliminant ainsi les points chauds localisés.

Stabilité de la température : grâce à un circuit de commande PID et un capteur de température de haute précision, le système liquide-liquide peut stabiliser la température de sortie du liquide en circulation entre ±0,01 et 0,1°C.

3. Environnement de salle blanche ultra-silencieux et isolé

Isolation environnementale : le système liquide à liquide peut conduire la chaleur à travers les conduites d'eau jusqu'au système de circulation principal refroidi à l'eau dans une pièce adjacente ou à l'extérieur pour l'évacuation, obtenant ainsi une perturbation du flux d'air et une pollution par les poussières secondaires. Sans vibrations et faible bruit : les composants eux-mêmes ne comportent aucune pièce mécanique mobile telle que des ventilateurs, éliminant ainsi la possibilité de micro-vibrations mécaniques.

4. Surmonter les limitations liées aux températures élevées

Le système Liquide à Liquide peut réduire de force la température de la face chaude du TEC en se connectant à un réseau d'eau de refroidissement d'usine externe à basse température, maintenant ainsi une grande différence de température de fonctionnement.

Liquide à liquide par rapport au TEC traditionnel refroidi par air

Paramètres du produit

Scénarios d'application

Les ensembles refroidisseurs thermoélectriques liquide-liquide sont utilisés dans les domaines de la recherche industrielle, médicale et scientifique où une stabilité à haute température et une efficacité d'échange thermique sont requises :

● Médical et bioanalytique : contrôle précis de la température des liquides dans les analyseurs de sang, les instruments d'amplification génique PCR et les équipements de dialyse.

● Équipements semi-conducteurs et laser : contrôle de la température des circuits locaux de refroidissement par liquide dans les lasers à semi-conducteurs et les machines de lithographie de haute puissance.

● Instruments d'analyse industrielle : systèmes de refroidissement des réactifs et des échantillons dans les chromatographes et les spectromètres de masse.

● Nouvelles énergies et laboratoires : tests de gestion thermique des batteries et circulation de liquides à température contrôlée dans des processus de réaction chimique de précision.

Services d'assistance technique X-Meritan

1. Conception et évaluation de solutions

X-Meritan calculera avec précision l'absorption de chaleur, la différence de température de fonctionnement ainsi que les contraintes de tension et de courant en fonction de l'environnement d'application du client.

Nous fournissons ensuite des suggestions globales de conception de système de gestion thermique, y compris le refroidissement par air, le refroidissement par liquide et la conduction des caloducs.

2. Développement secondaire personnalisé

Nous prenons en charge des paramètres structurels et électriques personnalisés basés sur des dessins CAO ou des échantillons physiques fournis par le client. Nous proposons des services optionnels tels que différents matériaux de substrat en céramique, des structures irrégulières, des câbles spéciaux et une étanchéité étanche à l'humidité.

3. Prototypage gratuit et vérification des tests

Après la confirmation de la solution, avant la production en série, nous enverrons des échantillons de haute précision et guiderons les clients dans l'optimisation de la résistance thermique de contact avec les surfaces froides/chaudes, le contrôle de la pression d'installation et le réglage des signaux d'entraînement PWM.

4. Qualité de production de masse et garantie de livraison

En utilisant les machines de transfert, les machines de durcissement, les machines de brasage par refusion, les fours à étain et les machines de scellage entièrement automatisés de notre usine, nous garantissons la cohérence des lots.

Si les produits ne répondent pas aux normes en raison de problèmes de qualité de production, X-Meritan s'engage à fournir une compensation complète et des services de remplacement.

FAQ

Q : Le débit de liquide affecte-t-il les performances de refroidissement du TEC ?

R : Oui. Le débit du liquide affecte la capacité d’échange thermique tant du côté froid que du côté chaud.

Si le débit est trop faible, la chaleur risque de ne pas être évacuée à temps ; si le débit est trop élevé, la pression de la pompe et la consommation énergétique du système doivent être prises en compte simultanément.

Par conséquent, le débit, la température d’entrée, la température de sortie et la charge thermique doivent être évalués dans leur ensemble lors de la sélection d’un modèle.

Q : Un fonctionnement prolongé provoquera-t-il du tartre ou un blocage à l’intérieur des blocs du refroidisseur de liquide ?

R : L’utilisation d’eau du robinet non traitée peut entraîner du tartre ou un encrassement biologique à l’intérieur des microcanaux. Il est recommandé d'utiliser de l'eau déminéralisée ou un fluide en circulation avec une quantité appropriée d'inhibiteur de corrosion et de moisissure.

En cas de diminution de l'efficacité de l'échange thermique, le circuit d'eau peut être régulièrement rincé et entretenu avec une solution de nettoyage faiblement acide.

Q : Quel liquide de refroidissement les ensembles refroidisseurs thermoélectriques liquide-liquide utilisent-ils ?

R : L'eau désionisée ou une solution aqueuse d'éthylène glycol est recommandée. Remarques importantes :

1. Évitez de mélanger différents métaux : Le mélange de différents métaux dans un circuit de refroidissement liquide peut provoquer une corrosion électrochimique.

2. Prévenir les fuites de liquide : la plupart des liquides de refroidissement sont conducteurs ; débranchez toujours l’alimentation électrique lors de l’ajout ou de la vidange du liquide de refroidissement.

3. Isolation de l'extrémité froide : Les échangeurs de chaleur de l'extrémité froide nécessitent une isolation pour réduire le risque de condensation.
