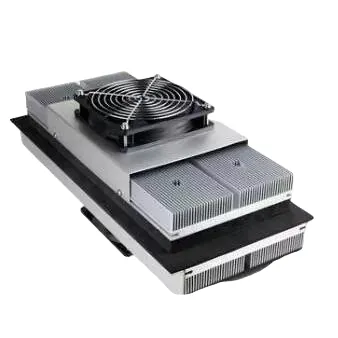

X-Meritan fabrique des ensembles de refroidisseurs thermoélectriques à air direct spécialisés pour résoudre les goulots d'étranglement thermiques dans les enceintes industrielles compactes et les équipements sensibles. Intégrant des modules Peltier hautes performances, des plaques froides personnalisées, des dissipateurs thermiques et des ventilateurs dans un seul sous-ensemble à semi-conducteurs, cette solution fournit un refroidissement ponctuel direct sans colles organiques ni boucles de fluide. Il protège les diodes laser, les outils de diagnostic médical et les appareils électroniques de télécommunication contre les vibrations mécaniques, la surchauffe et la dégradation des performances.
Les ensembles refroidisseurs thermoélectriques à air direct utilisent l'effet Peltier pour éloigner la chaleur d'une surface de montage cible et la dissiper dans l'environnement environnant.
Chemin thermique :
Source de chaleur cible → Plaque/dissipateur de chaleur côté froid → Module TEC → Radiateur côté chaud → Ventilateur d'extraction → Air ambiant
Lorsqu'une alimentation CC est appliquée, la chaleur absorbée au niveau de la plaque froide se déplace à travers les éléments semi-conducteurs jusqu'au radiateur côté chaud. Le ventilateur du côté chaud élimine en permanence la chaleur perdue dans l'air ambiant, tandis qu'un ventilateur du côté froid en option fait circuler l'air froid à l'intérieur du boîtier. Les performances globales dépendent de la charge thermique (Qmax), du différentiel de température cible (ΔTmax), du courant d'entrée (Imax) et de l'efficacité de la dissipation thermique ambiante.
Transfert thermique direct surface-air : absorbe la chaleur directement des surfaces de montage côté froid et l'évacue dans l'air ambiant via des dissipateurs thermiques à convection forcée.
Fiabilité des semi-conducteurs : élimine les compresseurs, les boucles de réfrigérant et les pièces mécaniques mobiles (à l'exception des ventilateurs) pour un fonctionnement silencieux et sans vibrations.
Réponse thermique rapide : permet une commutation instantanée de chauffage/refroidissement et une régulation fine de la température en ajustant le courant CC d'entrée.
Assemblage dans un environnement inerte : le soudage sous vide et l'emballage en atmosphère inerte empêchent l'oxydation interne, le dégazage et la dégradation thermique.
Encombrement compact et robuste : s'intègre facilement dans les boîtiers à espace limité, les armoires de télécommunications extérieures et les unités de diagnostic portables.
Conçu sur commande : la géométrie de la plaque froide, les configurations des ventilateurs, les tensions de fonctionnement et les capacités thermiques correspondent à des conceptions de boîtiers spécifiques.
Boîtiers électroniques de précision Protège les composants électroniques de commande sensibles, les alimentations et les modules d'automatisation des surcharges thermiques dans les boîtiers scellés.
Équipement de diagnostic médical Les ensembles refroidisseurs thermoélectriques à air direct offrent un contrôle thermique stable et sans vibrations pour les analyseurs cliniques, les composants d'imagerie médicale et les réactifs sensibles à la température.
Systèmes optiques et laser Maintient des températures fixes pour les diodes laser haute puissance et les capteurs optiques afin d'éliminer la dérive de longueur d'onde et la distorsion du signal.
Matériel de télécommunications Assure un refroidissement continu pour les armoires de télécommunications extérieures distantes et les stations de base où la maintenance du compresseur n'est pas pratique.
1. Capacité de refroidissement (Qmax) : configurations TEC à un ou plusieurs étages conçues pour correspondre aux charges thermiques cibles.
2. Interfaces de plaques froides : modèles de trous de montage personnalisés, spécifications de planéité de surface et dimensions des blocs froids à fixation directe.
3. Dissipation côté air : profils d'extrusion de dissipateur de chaleur personnalisés, intégration de caloducs et sélection de ventilateurs à haut CFM/étanche.
4. Paramètres électriques : tensions de fonctionnement sur mesure (12 V, 24 V, 48 V CC), limites de courant maximales (Imax) et thermistances/capteurs NTC intégrés.
5. Protection de l'environnement : ventilateurs IP en option, revêtements conformes et traitements de surface anticorrosion pour les environnements extérieurs difficiles.
Contrôle de fabrication en interne : surveillance complète depuis les tests de semi-conducteurs jusqu'à l'assemblage final, le soudage sous vide et le scellement hermétique.
Normes de qualité strictes : 100 % des assemblages sont soumis à des tests rigoureux de résistance AC (Rac), de conductivité thermique et de coefficient Seebeck.
Synergie de matériaux avancée : alimentée par des matériaux thermoélectriques extrudés à haute résistance en interne pour une efficacité thermique supérieure et une longue durée de vie opérationnelle.
Du prototype à la production en volume : support technique complet depuis la simulation thermique initiale et la mise en page CAO jusqu'à la fabrication en volume.
Il s'agit d'une unité de gestion thermique à semi-conducteurs qui utilise des modules Peltier pour extraire la chaleur directement d'une surface solide ou d'une plaque froide et l'évacuer dans l'air ambiant à l'aide d'un dissipateur thermique et d'un ventilateur refroidis par air.
Les assemblages directs sur air sont idéaux lorsque la source de chaleur peut être montée directement sur une plaque froide ou lorsque l'installation de boucles de liquide, de pompes et de tubes n'est pas pratique en raison de contraintes d'espace, de poids ou de maintenance.
Oui. En inversant la polarité du courant continu appliqué, le module thermoélectrique inverse le sens du flux de chaleur, permettant une commutation transparente entre le chauffage actif et le refroidissement.
Pour déterminer la configuration optimale, fournissez la charge thermique cible (Qc), le différentiel de température requis (ΔT), la température ambiante maximale, l'espace d'installation disponible/les contraintes CAO et la tension CC préférée.
