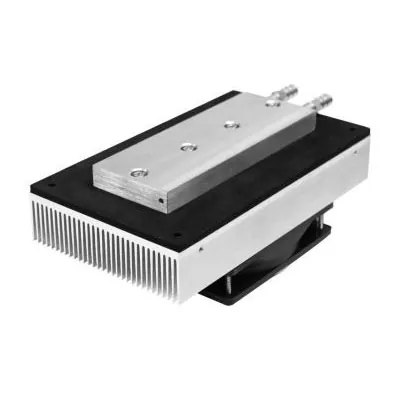

X-Meritan développe et fabrique des composants de refroidissement thermoélectriques. Ces composants peuvent être configurés en fonction du débit de liquide, de la charge thermique, de la température cible, de l'espace d'installation disponible et des exigences de dissipation thermique côté air. Nous produisons des ensembles refroidisseurs thermoélectriques liquide-air, une solution de gestion thermique intégrée qui utilise des modules thermoélectriques pour transférer la chaleur du circuit liquide vers l'air ambiant. Ce système intègre une plaque froide à liquide, un refroidisseur thermoélectrique, un radiateur et un ventilateur en un seul composant, offrant un contrôle actif de la température pour les équipements refroidis par liquide sans avoir recours à un compresseur ou à un réfrigérant.
●Transfert de chaleur liquide-air : transfère la chaleur du circuit liquide à l'air ambiant via un module de refroidissement thermoélectrique et un dissipateur thermique refroidi par air.
Contrôle actif de la température : assure un refroidissement et un chauffage actifs pour les applications nécessitant des températures de liquide contrôlées.
Conception intégrée : combine le module TEC, la plaque froide liquide, le dissipateur thermique, le ventilateur et les composants associés dans un ensemble thermique compact.
Pas de réfrigérant : utilise un refroidissement thermoélectrique à semi-conducteurs sans compresseur ni circuit réfrigérant.
Compact et faible vibration : aucun compresseur mécanique au sein du TEC, ce qui rend l'ensemble adapté aux équipements sensibles et aux systèmes à espace limité.
Configuration personnalisable : la capacité de refroidissement, les dimensions, les interfaces liquides, les caractéristiques électriques et les composants côté air peuvent être personnalisés en fonction des exigences de l'application.
Un ensemble refroidisseur thermoélectrique liquide-air utilise l'effet Peltier pour déplacer la chaleur du côté liquide vers le côté air.
Le chemin thermique de base est :
●liquide → Plaque froide → Module TEC → Dissipateur thermique → Ventilateur → Air ambiant
Lorsque l'alimentation CC est appliquée au module TEC, la chaleur est absorbée par la plaque froide liquide et transférée vers le dissipateur thermique côté chaud. Le ventilateur force ensuite l'air à travers le dissipateur thermique pour évacuer la chaleur dans l'environnement.
Les performances de refroidissement dépendent du module TEC, du débit de liquide, de l'interface thermique, de la dissipation thermique du côté chaud, de la température ambiante et des conditions de fonctionnement électrique.
Utilisé pour la stabilisation de la température des systèmes laser, des composants optiques et d'autres équipements optoélectroniques refroidis par liquide.
Les ensembles refroidisseurs thermoélectriques liquide-air conviennent aux instruments analytiques, aux systèmes de contrôle de température de laboratoire et aux équipements de test nécessitant des températures de liquide stables.
Peut être intégré dans des équipements médicaux et de diagnostic où un contrôle compact de la température du liquide est requis.
Convient aux boucles de liquide de refroidissement dans les équipements électroniques, les systèmes de contrôle, les capteurs et autres appareils industriels sensibles à la chaleur.
Peut être utilisé pour la gestion thermique localisée des composants liés à la batterie et d'autres systèmes nécessitant un refroidissement liquide.
Convient aux applications nécessitant des températures de liquide contrôlées sans réfrigération par compresseur.
X-Meritan peut développer des ensembles de refroidisseurs thermoélectriques liquide-air en fonction des exigences thermiques et mécaniques spécifiques à l'application.
La personnalisation peut inclure :
● Taille et configuration du module TEC
● Capacité de refroidissement
● Dimensions de la plaque froide liquide
● Configuration d'entrée et de sortie de liquide
● Exigences en matière de tubes ou de raccords
● Débit de liquide
● Dimensions du dissipateur thermique
● Taille du ventilateur et débit d'air
● Tension et courant de fonctionnement
● Capteurs de température
● Structure de montage
● Connexions électriques
● Dimensions globales de l'assemblage
Les clients peuvent fournir des exigences thermiques, des dessins techniques, des échantillons existants ou des spécifications d'équipement pour évaluation.
Solutions TEC intégrées : les modules TEC, les plaques froides liquides, les dissipateurs thermiques et les ventilateurs peuvent être conçus comme un seul ensemble thermique.
Expertise en matériaux thermoélectriques : le développement interne de matériaux thermoélectriques prend en charge les configurations TEC spécifiques aux applications.
Conception thermique personnalisée : la capacité de refroidissement, le débit de liquide, les dimensions et les paramètres électriques peuvent être adaptés au système réel.
Du prototype à la production : assistance depuis la conception thermique et le développement de prototypes jusqu'aux tests et à la production en série.
Ingénierie axée sur l'application : la conception prend en compte le chemin thermique complet plutôt que de sélectionner le module TEC séparément.
Il s'agit d'un ensemble de refroidissement intégré qui utilise un module thermoélectrique pour transférer la chaleur d'un circuit liquide vers l'air ambiant. Il se compose d'une plaque froide liquide, d'un module refroidisseur thermoélectrique (TEC), d'un radiateur refroidi par air et d'un ventilateur.
Un ensemble TEC refroidi par liquide refroidit le liquide à travers une plaque froide et dissipe la chaleur dans l'air ambiant à travers un radiateur. Cette configuration est très utile lorsqu'une source de chaleur est connectée au circuit liquide, ou lorsque le refroidissement liquide permet un meilleur contact thermique avec l'équipement cible.
Oui. En inversant la polarité du module TEC, le sens du transfert de chaleur peut être inversé, permettant au même ensemble de fournir soit un chauffage soit un refroidissement actif lorsque la conception du système prend en charge un contrôle bidirectionnel de la température.
Les informations les plus utiles incluent la charge thermique, le type de liquide, le débit de liquide, la température d'entrée, la température cible, la température ambiante, l'espace d'installation disponible, l'alimentation électrique et les exigences de connexion. Des dessins techniques ou des échantillons peuvent également nous aider à évaluer la structure mécanique.
Oui. Les connexions d'entrée/sortie de liquide, les dimensions de la plaque froide, la configuration du radiateur, la sélection du ventilateur, la structure de montage et les dimensions globales de l'assemblage peuvent tous être personnalisés en fonction de l'application.
