Assemblages de refroidisseurs thermoélectriques personnalisés : guide d'ingénierie pour un contrôle précis de la température

Que sont les assemblages de refroidisseurs thermoélectriques et comment fonctionnent-ils

Un ensemble refroidisseur thermoélectrique est plus qu’un ensemble de pastilles semi-conductrices. Il s'agit d'un sous-système complet de gestion thermique qui intègre des matériaux thermoélectriques, des interconnexions électriques, des substrats céramiques, des interfaces thermiques et souvent des composants électroniques de contrôle dans un boîtier conçu pour déplacer la chaleur avec précision. Comprendre le fonctionnement de ces assemblages (et la manière dont leurs composants interagissent) est essentiel pour les ingénieurs qui spécifient des solutions thermiques dans des équipements restreints en espace, sensibles aux vibrations ou dont la précision est critique.

L'effet Peltier sous forme d'assemblage

Lorsque le courant continu circule dans un circuit formé de deux matériaux semi-conducteurs différents, une jonction absorbe la chaleur tandis que l'autre la libère. Ce phénomène réversible, appelé effet Peltier, constitue le principe de fonctionnement de tout ensemble de refroidissement thermoélectrique. L'inversion du sens du courant permute les côtés chaud et froid, permettant à un seul ensemble de fournir soit du refroidissement, soit du chauffage selon les exigences de contrôle.

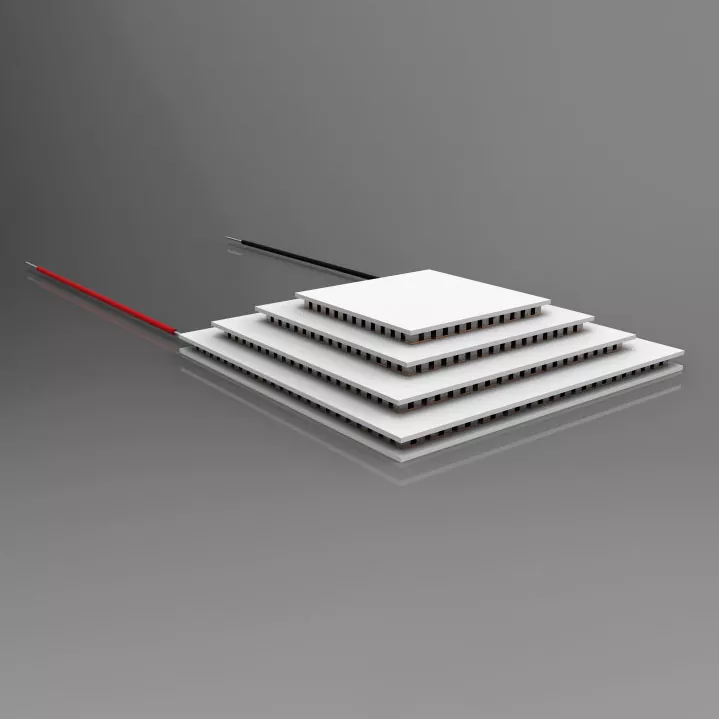

Dans un assemblage pratique, des dizaines, voire des centaines de pastilles semi-conductrices de type P et de type N sont disposées électriquement en série et thermiquement en parallèle. Les pellets sont pris en sandwich entre des substrats céramiques qui conduisent la chaleur tout en assurant une isolation électrique. Des traces métalliques et des joints de soudure relient les pellets dans un circuit continu. L'ensemble terminé peut être aussi petit que quelques millimètres carrés ou aussi grand que plusieurs centimètres carrés, en fonction de la capacité de refroidissement requise.

Du matériau au module en passant par l'assemblage

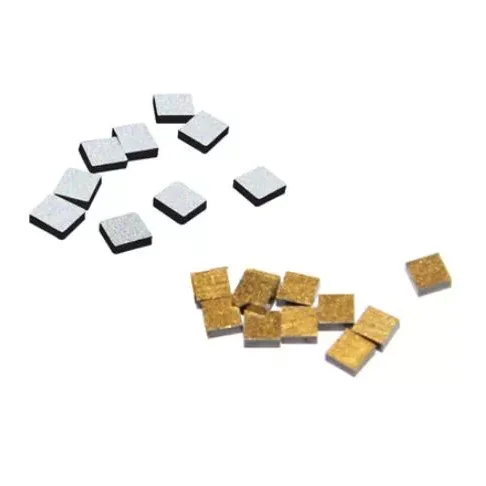

La distinction entre un matériau, un module et un assemblage est importante. Les matériaux thermoélectriques sont des composés semi-conducteurs bruts (lingots, tranches ou pastilles extrudés) qui présentent l'effet Peltier. Un module, souvent appelé TEC, est constitué de ces pastilles assemblées entre des plaques de céramique dotées de connexions électriques. Un assemblage ajoute des éléments spécifiques à l'application : matériel de montage, matériaux d'interface thermique, dissipateurs thermiques, ventilateurs, capteurs de température, électronique de contrôle et étanchéité ou encapsulation pour protéger contre l'humidité et la contamination.

Cette progression en couches signifie que les performances au niveau de l'assemblage dépendent non seulement des propriétés intrinsèques du matériau thermoélectrique, mais également de chaque décision d'interface, de joint et d'emballage prise lors de l'intégration. Un matériau supérieur associé à une mauvaise interface thermique sera moins performant qu’un matériau modeste avec un assemblage optimisé. C'est pourquoi les fournisseurs qui contrôlent à la fois le développement des matériaux et la production des assemblages peuvent évaluer les performances dans le contexte de l'application finale plutôt que de manière isolée.

Systèmes de matériaux de base derrière les assemblages modernes

Le tellurure de bismuth (Bi₂Te₃) et ses alliages associés restent le système de matériaux dominant pour le refroidissement thermoélectrique proche de la température ambiante. Au sein de cette famille, les compositions Bi₂Te₃-Sb₂Te₃ sont largement utilisées pour les éléments de type P, tandis que les compositions Bi₂Te₃-Bi₂Se₃ remplissent des rôles de type N. La composition spécifique, le niveau de dopage et la voie de traitement déterminent la conductivité électrique, le coefficient Seebeck et la conductivité thermique qui régissent finalement les performances de l'assemblage.

Matériaux extrudés et déformation à haute pression

L'extrusion par déformation plastique à haute pression produit des matériaux thermoélectriques denses et texturés avec une liaison intergranulaire améliorée. Cette structure prend en charge les opérations ultérieures de découpe et d'amincissement, permettant de traiter les éléments jusqu'à des épaisseurs allant jusqu'à 0,2 mm en fonction de la conception du composant et des conditions de fabrication. Le processus d'extrusion produit des lingots d'un diamètre de 25 mm, 30 mm ou 35 mm et d'une longueur de 120 mm ou 240 mm, offrant une flexibilité pour différentes exigences de tranchage et d'usinage.

La conductivité électrique de ces matériaux extrudés varie généralement de 870 à 1 430 Ω⁻¹·cm⁻¹, une fenêtre qui s'adapte à une variété de conceptions de modules et d'électronique de commande. La qualité finale du matériau, la géométrie des éléments et les conditions de traitement sont déterminées en fonction de la conception spécifique du refroidisseur thermoélectrique et de son application prévue, plutôt que d'être fixées uniquement par les spécifications du catalogue.

Capacité des éléments minces

La capacité de produire des éléments thermoélectriques minces a des implications directes sur la conception des assemblages. Des éléments plus fins réduisent la résistance thermique à travers le module, améliorant ainsi la vitesse de réponse et permettant des facteurs de forme plus compacts. Cependant, les éléments minces imposent également des exigences plus strictes en matière de manipulation mécanique, de soudure et de stabilité de l'interface. Une structure matérielle qui résiste à l’écaillage et à la fissuration pendant le traitement est donc essentielle pour réaliser des assemblages d’éléments minces fiables.

Propriétés mécaniques et thermiques importantes

Les matériaux thermoélectriques doivent résister non seulement aux charges électriques et thermiques, mais également aux contraintes mécaniques d'assemblage, de montage et de cycles thermiques. La résistance à la compression, la résistance au cisaillement, le module élastique et le comportement de dilatation thermique influencent tous le maintien de l'intégrité d'un module pendant des milliers d'heures de fonctionnement.

Résistance et propriétés élastiques

Les matériaux de type P et N présentent des caractéristiques mécaniques différentes. Dans les systèmes Bi₂Te₃-Sb₂Te₃ extrudés, le matériau de type P présente généralement une résistance à la compression d'environ 54,0 MPa et une résistance au cisaillement de 16,0 MPa, tandis que le matériau de type N atteint 66,0 MPa en compression et 21,0 MPa en cisaillement. Les valeurs du module de Young (47,0 GPa pour le type P et 42,0 GPa pour le type N) indiquent la rigidité qui régit la répartition des contraintes lors du montage et de la dilatation thermique.

Le coefficient de Poisson pour les deux types est d'environ 0,30, ce qui signifie que la compression axiale produit une expansion latérale selon un rapport prévisible. Ces informations sont essentielles lors du calcul de la pression de montage à laquelle un assemblage peut résister sans fracturer le substrat céramique ni fissurer les pastilles semi-conductrices.

Coefficient de dilatation thermique

L'inadéquation de la dilatation thermique entre le matériau thermoélectrique, les joints de soudure et les substrats céramiques est l'un des principaux facteurs de dégradation à long terme. Le coefficient de dilatation thermique (CTE) varie avec la température et la direction par rapport à l'axe d'extrusion. À −25 °C, le matériau de type N se dilate à 10,2 × 10⁻⁶/K le long de la direction d'extrusion et à 12,5 × 10⁻⁶/K à travers celle-ci, tandis que le matériau de type P présente respectivement 10,6 × 10⁻⁶/K et 10,8 × 10⁻⁶/K. À +150°C, ces valeurs augmentent à 15,5 × 10⁻⁶/K et 18,3 × 10⁻⁶/K pour le type N, et à 15,8 × 10⁻⁶/K et 19,9 × 10⁻⁶/K pour le type P.

Ces valeurs éclairent la sélection des alliages de soudure, la conception d'interfaces conformes et la plage de cycles thermiques acceptable pour un assemblage donné. La correspondance du CTE sur tous les matériaux de la pile réduit les contraintes de cisaillement au niveau des joints et prolonge la durée de vie opérationnelle.

Domaines d'application dans tous les secteurs

Le facteur de forme compact et le fonctionnement à semi-conducteurs des assemblages modernes ont favorisé leur adoption dans un ensemble remarquablement diversifié d’industries. Chaque application impose des contraintes uniques en matière de taille, de consommation électrique, de plage de température et de protection de l'environnement, mais toutes bénéficient de l'absence de pièces mobiles et de la possibilité de basculer électroniquement entre le chauffage et le refroidissement.

Communications par fibre optique

Les modules optiques et les composants laser sont sensibles aux variations de température car la longueur d'onde d'émission change avec la température de jonction. Même une fraction de degré de dérive peut pousser un laser hors de son canal spécifié. Les assemblages thermoélectriques assurent une stabilisation localisée de la température qui maintient la précision de la longueur d'onde malgré les fluctuations ambiantes, prenant en charge un multiplexage dense par répartition en longueur d'onde et une transmission optique à grande vitesse.

Équipement médical et industriel

Les instruments de diagnostic médical, les équipements d'analyse et les systèmes de contrôle de processus industriels nécessitent souvent des conditions de température contrôlées au sein de structures d'équipement compactes. Les thermocycleurs de réaction en chaîne par polymérase (PCR), par exemple, dépendent d'un cycle de température rapide et précis pour amplifier l'ADN. La technologie thermoélectrique à semi-conducteurs permet des vitesses de chauffage et de refroidissement que la réfrigération mécanique ne peut égaler, tout en maintenant l'uniformité sur les plaques multipuits.

Electronique automobile intelligente

Les systèmes électroniques automobiles fonctionnent dans des espaces compacts et dans des conditions environnementales changeantes. Les capteurs LiDAR, les modules de caméra et les systèmes radar contiennent tous des composants dont les performances varient en fonction de la température. Des assemblages thermoélectriques peuvent être développés pour des composants sélectionnés où une gestion thermique localisée est requise, stabilisant les diodes laser et les capteurs d'image contre les variations extrêmes de température sous le capot sans introduire de vibrations qui perturberaient l'alignement optique.

Electronique grand public

Les produits électroniques compacts disposent souvent d'un espace limité pour les structures de refroidissement conventionnelles. La technologie thermoélectrique permet une gestion localisée de la température sans pièces mécaniques mobiles, ce qui la rend adaptée aux dispositifs de refroidissement portables, aux composants informatiques hautes performances et aux systèmes de régulation thermique portables. La faible tension de fonctionnement des assemblages thermoélectriques permet une alimentation directe à partir des batteries ou des systèmes électriques du véhicule.

Équipement de recherche et de laboratoire

Les équipements de recherche ont souvent des exigences de température spécifiques à l’application auxquelles les solutions de refroidissement standard ne peuvent pas répondre. Les configurations thermoélectriques peuvent être adaptées aux conditions de fonctionnement requises et à la structure de l'équipement, qu'il s'agisse d'un refroidissement subambiant pour les réseaux de détecteurs, d'un contrôle stable de la température pour les expériences optiques ou d'un cycle thermique rapide pour la recherche sur les matériaux.

Considérations de conception pour les assemblages personnalisés

Lorsque les modules standards ne répondent pas aux exigences d'une architecture de gestion thermique spécifique, des assemblages personnalisés deviennent nécessaires. Le processus de conception commence par un examen approfondi des exigences de l'application et se poursuit par la sélection des matériaux, la conception des composants, la configuration de l'assemblage et l'évaluation des échantillons avant la production en volume. La spécification d'un assemblage personnalisé nécessite des réponses claires à un ensemble défini de questions techniques.

Informations nécessaires pour la sélection TEC

Un dessin ou une référence physique est également utile lorsque l'assemblage doit correspondre à une structure d'équipement existante. Pour les nouveaux projets, les exigences techniques sont examinées avant que la configuration de l'assemblage ne soit finalisée, garantissant que la sélection des matériaux, la géométrie des composants et la stratégie de gestion thermique sont alignées sur les conditions de fonctionnement prévues.

Flux du processus de développement

Le développement personnalisé suit généralement une séquence structurée qui va de l'examen de l'application à la sélection des matériaux, à la conception des composants, à la configuration de l'assemblage, à l'évaluation et à la production. Cette progression permet d’identifier et de traiter les risques techniques avant de s’engager dans une fabrication en série. Pour les composants existants, un dessin ou une référence physique peut servir de base à la reproduction ou à la modification. Pour les nouvelles conceptions, le processus d’examen établit les exigences qui guideront chaque décision ultérieure.

Lorsqu'on considèreAssemblages de refroidisseurs thermoélectriquespour une application personnalisée, les ingénieurs doivent également évaluer si un fonctionnement sous-ambiant est requis. Des températures inférieures à 0°C sont réalisables lorsque la configuration du module, la charge thermique, les conditions du côté chaud et le système de contrôle sont adaptés à la plage requise. La gestion de la condensation devient critique dans ces applications, nécessitant des dispositions d'isolation, d'étanchéité ou de drainage.

Qualité, production et conformité

La qualité de l'assemblage dépend de la cohérence des matériaux ainsi que du contrôle des processus lors du brasage, de la refusion, de la distribution, de la connexion électrique, du scellement et de l'inspection. Un défaut à l’une de ces étapes peut compromettre les performances thermiques, la fiabilité électrique ou la stabilité à long terme. Les installations de production d'assemblages thermoélectriques comprennent donc des équipements spécialisés pour chaque étape de la séquence de fabrication.

Capacités de production

• Processus de brasage et de refusion automatisés pour une qualité de joint constante
• Distribution de précision pour les matériaux d'interface thermique et d'étanchéité
• Opérations de découpe et d’amincissement pour les configurations d’éléments minces
• Systèmes d'étanchéité et de durcissement pour la protection contre l'humidité
• Opérations d'impression et d'assemblage associées pour interconnexions électriques
• Installations d’inspection et de test pour vérifier les performances avant expédition

Normes et documentation

Les systèmes de gestion de la qualité conformes à la norme ISO 9001 : 2015 fournissent un cadre pour une production cohérente et une amélioration continue. Les informations de conformité RoHS et REACH sont disponibles pour les produits et configurations applicables, avec une documentation spécifique confirmée en fonction du matériau ou de l'assemblage fourni. Ces normes sont particulièrement importantes pour les applications médicales, automobiles et électroniques grand public où les exigences réglementaires sont strictes et la traçabilité est essentielle.

X-Meritanprend en charge le développement de matériaux thermoélectriques, la personnalisation de composants et la conception d'assemblages dans les applications optiques, médicales, industrielles, automobiles, électroniques et de recherche. L'approche intégrée permet d'évaluer les performances des matériaux par rapport à l'application finale, prenant en charge à la fois l'approvisionnement standard et les solutions personnalisées basées sur des dessins, des prototypes ou des spécifications d'application.
