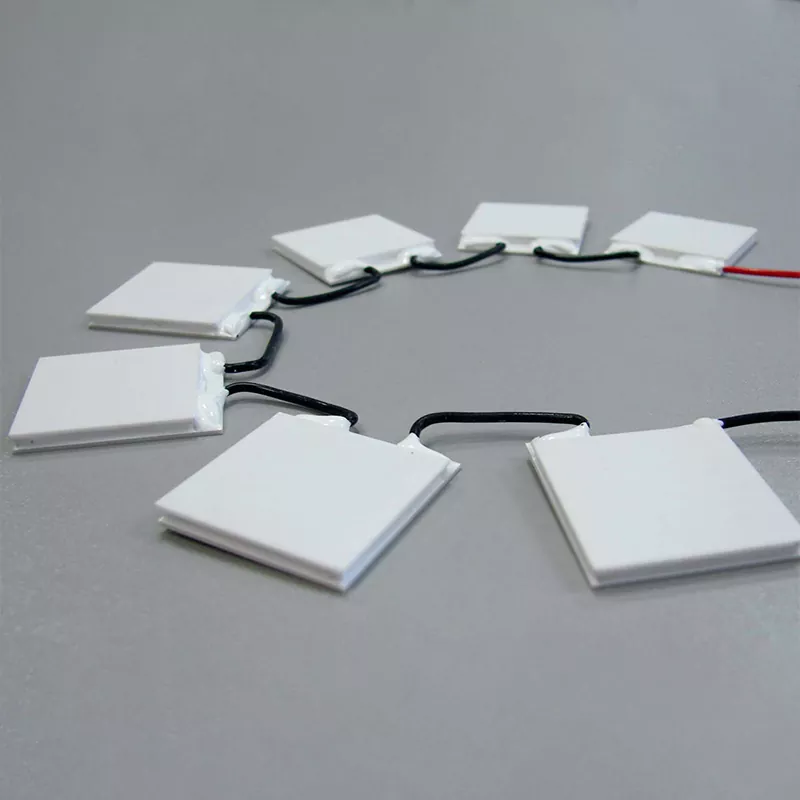

Refroidisseurs TE à haute capacité de refroidissement pour l'industrie

X-Meritan fournit des refroidisseurs thermoélectriques (TEC) conçus pour le pompage de chaleur continu dans les équipements industriels. Ces modules fonctionnent sur l'effet Peltier et ne contiennent aucun compresseur, réfrigérant ou pièce mobile. Ils sont utilisés là où l'accès pour la maintenance est limité, où les vibrations ne sont pas acceptables ou où un contrôle précis de la température est requis.

La série haute capacité cible les systèmes soumis à des charges thermiques importantes. Les exemples typiques incluent les réseaux de diodes laser, les équipements de traitement des semi-conducteurs et les instruments analytiques qui génèrent une puissance thermique constante.

Nous fabriquons des refroidisseurs TE à haute capacité de refroidissement pour les applications industrielles dans notre propre usine. Cela comprend la préparation des matériaux thermoélectriques, le traitement des lingots, le découpage des granulés, l'assemblage des modules et les tests finaux. Le contrôle de ces étapes nous permet d'ajuster la composition des matériaux, la géométrie des pastilles et la sélection des soudures pour correspondre à des conditions de fonctionnement spécifiques.

Spécifications techniques

Les modules standards couvrent une gamme de capacités de refroidissement. Le tableau ci-dessous répertorie les paramètres courants. Des configurations personnalisées sont disponibles pour différentes tensions, dimensions et exigences de température côté chaud.

Les spécifications sont vérifiées par lots à l’aide d’une station d’essai thermique. Un rapport de test peut être fourni avec chaque expédition sur demande.

Remarque importante sur Qmax : Qmax est mesuré avec une différence de température nulle entre les côtés chaud et froid. En fonctionnement réel, le côté froid est toujours plus froid que le côté chaud, de sorte que la capacité réelle de pompage de chaleur est inférieure. Par exemple, un module évalué à 200 W Qmax peut supprimer seulement 80 W lorsque ΔT est de 30 K. La sélection doit être basée sur le point de fonctionnement réel, et non uniquement sur le nombre Qmax.

Structure et principe de fonctionnement

Un refroidisseur TE à haute capacité de refroidissement pour applications industrielles est une pompe à chaleur à semi-conducteurs. Le courant continu déplace la chaleur du côté froid vers le côté chaud. Le côté chaud doit être connecté à un dissipateur thermique ou à une plaque froide pour rejeter la chaleur pompée ainsi que la puissance électrique d'entrée. Si le côté chaud n’est pas refroidi efficacement, la chaleur retourne vers le côté froid et la capacité de refroidissement nette diminue.

1. Substrats céramiques

Les plaques extérieures sont en alumine ou en nitrure d'aluminium. Ils assurent une isolation électrique tout en conduisant la chaleur. La planéité de la surface est contrôlée pour assurer un bon contact thermique avec la source de chaleur et le dissipateur thermique. Un matériau d'interface thermique (TIM) est recommandé entre la surface en céramique et la surface de montage.

2. Pastilles et électrodes semi-conductrices

Les pastilles de tellurure de bismuth de type N et P sont connectées en série par des traces d'électrodes de cuivre. Le nombre et la taille des pellets déterminent la tension, le courant et la capacité de refroidissement du module. Nous utilisons un placage multicouche sur les traces de cuivre pour éviter l'oxydation lors d'un fonctionnement à long terme.

3. Rejet de chaleur côté chaud

La température du côté chaud est le facteur le plus important affectant les performances du TEC. Chaque augmentation de 10 °C de la température du côté chaud réduit généralement la capacité de refroidissement de 5 à 10 % et abaisse le ΔT maximum réalisable. Pour les modules haute capacité, un refroidissement par air forcé, un refroidissement liquide ou des ensembles de caloducs sont recommandés. Les dissipateurs thermiques passifs sont rarement suffisants au-dessus de 100 W de rejet de chaleur total.

4. Joint de périmètre

Un joint époxy résistant à l’humidité entoure le réseau de semi-conducteurs interne. Ce joint n'assure pas une étanchéité hermétique, mais il protège les pastilles et les électrodes de la condensation et des contaminants en suspension dans l'air dans les environnements industriels normaux. En cas d'humidité élevée, de lavage ou de conditions extérieures, une encapsulation supplémentaire est requise.

Fabrication et contrôle qualité

X-Meritan produit des modules TEC en interne. La séquence de fabrication est la suivante :

Préparation des lingots de matériaux thermoélectriques

Extrusion et découpage de pastilles semi-conductrices

Placement et brasage automatisés des pellets

Métallisation de substrats céramiques

Assemblage final et tests électriques

Chaque lot de production est testé pour la résistance interne, la capacité de refroidissement et les défauts visuels. Les enregistrements des tests sont conservés à des fins de traçabilité. 建议插入工厂实拍photos photo

Méthodes d'essai

Les normes de test réelles et les critères d'acceptation sont convenus avec le client avant la production en série. Contactez-nous pour discuter de vos besoins spécifiques.

Certifications et conformité

Les certifications et déclarations de conformité suivantes sont actuellement en cours de mise à jour.

● ISO 9001 :2015 – Système de management de la qualité

● ISO 14001 – Système de management environnemental

● Conformité RoHS

● Conformité REACH

● Marquage CE (le cas échéant)

● Certification UL (le cas échéant)

Nous fournirons des copies des certificats valides sur demande. Veuillez nous contacter pour confirmer l'état actuel.

Options de personnalisation

Les modules standard couvrent de nombreuses tâches de refroidissement industriel. Pour les projets à grand volume ou spécialisés, nous proposons une ingénierie personnalisée dans les domaines suivants :

● Empreinte et hauteur personnalisées

● Soudure et substrats à plus haute température pour Th > 150°C

● Modules TEC à plusieurs étages pour des différences de température plus importantes

● Dissipateurs thermiques ou plaques froides pré-montés

● Capteurs de température intégrés (NTC ou RTD)

● Configurations ou connecteurs de câbles spéciaux

Un projet personnalisé typique suit ce processus :

1. Le client fournit la charge thermique, la température du côté froid, les conditions ambiantes et les contraintes d'espace.

2. Nos ingénieurs simulent le module requis et fournissent une configuration recommandée.

3. Nous produisons des échantillons pour validation par le client.

4. Après approbation, nous procédons à la production en série.

Pourquoi les ingénieurs choisissent les modules X-Meritan TEC

Au lieu de lister les avantages génériques, voici les capacités spécifiques qui différencient nos modules :

Traitement des matériaux thermoélectriques en interne

Nous contrôlons le processus depuis le lingot brut jusqu'au dispositif fini. Cela inclut la composition du matériau, la taille des pastilles et les niveaux de dopage. La plupart des fournisseurs de TEC achètent des pellets ou des plaquettes préfabriqués et assemblent uniquement des modules. Parce que nous traitons le matériau lui-même, nous pouvons ajuster la valeur ZT et l'optimiser pour des plages de température spécifiques.

Tests de performances au niveau des lots

Chaque lot de production est testé pour Qmax, ΔTmax et la résistance interne. Les rapports de tests sont à la disposition des clients. Cela vous permet de vérifier que les modules répondent à votre cahier des charges avant de les intégrer dans votre système.

Ingénierie personnalisée sans pénalités de commande minimale

De nombreux fournisseurs exigent des commandes minimales importantes pour des dimensions ou des paramètres personnalisés. Nous maintenons un calendrier de production flexible, ce qui permet de réaliser des projets personnalisés avec des volumes modérés. Contactez-nous avec votre besoin même si la quantité annuelle attendue n'est que de quelques centaines de pièces.

Communication directe avec l'équipe de fabrication

Lorsque vous contactez X-Meritan, vous parlez avec des ingénieurs qui ont accès aux données de production et aux résultats des tests. Cela réduit les allers-retours typiques des sociétés commerciales et raccourcit le cycle d’évaluation des échantillons.

Applications typiques

Les modules TEC à haute capacité de refroidissement sont utilisés dans des environnements où le refroidissement liquide actif n'est pas pratique ou lorsqu'un contrôle précis de la température est requis.

Electronique Industrielle et Télécommunications

Refroidissement des diodes laser et des photodétecteurs dans les systèmes à fibre optique

Gestion thermique des armoires télécom extérieures

Stabilisation de température pour amplificateurs de puissance et modules RF

Équipements semi-conducteurs et laser

Refroidissement des mandrins de plaquettes et des chambres de traitement

Contrôle thermique pour marquage laser et têtes de découpe

Stabilisation de température pour bancs optiques

Instruments médicaux et analytiques

Thermocycleurs PCR et refroidissement des blocs d'échantillons

Contrôle de la température pour les compartiments de stockage des réactifs

Refroidissement des capteurs d'images CCD et CMOS

Transport et équipement spécial

Refroidissement des capteurs LiDAR dans les véhicules autonomes

Systèmes de ventilation des sièges

Conteneurs réfrigérés portables

Guide de sélection TEC

Pour spécifier un TEC haute capacité, préparez les informations suivantes avant de nous contacter :

Charge de refroidissement requise (en watts) du côté froid. Il s'agit de la chaleur générée par le composant que vous devez refroidir.

Ciblez la température et la tolérance du côté froid. Par exemple, 25°C ± 0,5°C.

Température maximale du côté chaud que vous pouvez accepter, en fonction de votre dissipateur thermique et des conditions ambiantes.

Plage de température ambiante dans laquelle le système fonctionnera.

Type de dissipateur thermique et résistance thermique disponibles. Air pulsé, refroidissement liquide ou caloduc.

Tension CC disponible et consommation de courant maximale autorisée.

Contraintes d'espace d'installation : longueur, largeur, hauteur et configuration des trous de montage.

Exigences en matière de cycles thermiques : combien de cycles par jour, variations de température et durée de vie prévue.

Conditions environnementales : humidité, poussière, exposition à des produits chimiques ou utilisation en extérieur.

Une fois que vous avez fourni ces détails, nous pouvons recommander un module spécifique ou concevoir une solution personnalisée. Nous fournirons également des courbes de performances montrant la capacité de refroidissement en fonction de la différence de température pour le courant de fonctionnement recommandé.

Foire aux questions

Q : Comment puis-je sélectionner le bon TEC pour mon application ?

R : Vous devez connaître la charge thermique à éliminer (en watts), la température maximale autorisée pour l'objet refroidi, la température ambiante et les performances du dissipateur thermique disponible du côté chaud. Fournissez ces valeurs à nos ingénieurs et nous vous recommanderons un module et un courant de fonctionnement.

Q : Quelle est la différence entre Qmax et la capacité de refroidissement réelle ?

R : Qmax est la capacité maximale de pompage de chaleur lorsque la différence de température entre les côtés chaud et froid est nulle. En fonctionnement réel, il y a toujours une différence de température. La capacité de refroidissement réelle diminue à mesure que ΔT augmente. Nos fiches techniques incluent des courbes de performances pour différents courants de fonctionnement.

Q : Un TEC peut-il échouer si le côté chaud devient trop chaud ?

R : Oui. La température maximale du côté chaud est spécifiée pour chaque module. Le dépassement de cette température peut dégrader les joints de soudure et réduire la durée de vie du module. Concevez toujours le dissipateur thermique du côté chaud de manière à ce que Th reste dans la limite nominale dans les pires conditions ambiantes.

Q : Combien de temps durent les modules TEC ?

R : Les modules TEC n'ont pas de pièces mobiles, l'usure mécanique n'est donc pas un facteur. Cependant, les cycles thermiques provoquent des contraintes au niveau des joints de soudure et peuvent éventuellement conduire à une résistance interne accrue. Les conceptions sélectionnées à haute capacité ont été évaluées au moyen de tests de cyclage thermique. La durée de vie réelle dépend de la plage de température, du courant, de la vitesse de rampe, des contraintes de montage et de l'humidité de fonctionnement. Des données de test peuvent être fournies pour des projets qualifiés.

Q : Fournissez-vous des données de test ou des rapports de fiabilité ?

R : Oui. Pour chaque lot de production, nous pouvons fournir une synthèse des paramètres testés. Pour les commandes plus importantes, nous pouvons effectuer des tests de fiabilité supplémentaires tels que le cycle thermique, le stockage à haute température et l'exposition à l'humidité selon les protocoles convenus.

Q : Le joint époxy est-il étanche ?

R : Non. Le joint époxy standard est résistant à l’humidité mais n’est pas hermétique. Pour les applications avec une humidité élevée, de la condensation ou un contact direct avec l'eau, une encapsulation supplémentaire ou un boîtier personnalisé est requis.

Contact et assistance technique

Pour demander une recommandation ou un échantillon, veuillez fournir les informations suivantes :

● Charge thermique à éliminer (W)

● Température requise du côté froid ou différence de température

● Plage de température ambiante

● Espace disponible pour le TEC et le dissipateur thermique

● Tension d'alimentation disponible

● Quantité annuelle prévue

Notre équipe d'ingénierie répond dans un délai d'un jour ouvrable. Nous fournissons des échantillons pour évaluation avant les commandes en volume.
