Pour les applications dans les communications par fibre optique, les équipements médicaux, l'électronique automobile, les instruments de laboratoire et autres systèmes de précision, le choix de la configuration TEC peut affecter directement les performances de refroidissement et l'efficacité globale du système. X-Meritan prend en charge les configurations série, parallèle et mixte série-parallèle, ainsi que les solutions personnalisées développées autour des dessins, des échantillons et des conditions d'application du client.
Un système de refroidissement thermoélectrique ne propose pas toujours une solution à un seul module. Lorsque la capacité de refroidissement requise augmente ou que l'alimentation électrique disponible et l'espace d'installation deviennent plus exigeants, plusieurs refroidisseurs TE peuvent devoir fonctionner ensemble.
La façon dont ces refroidisseurs sont disposés devient une partie importante de la conception du système.

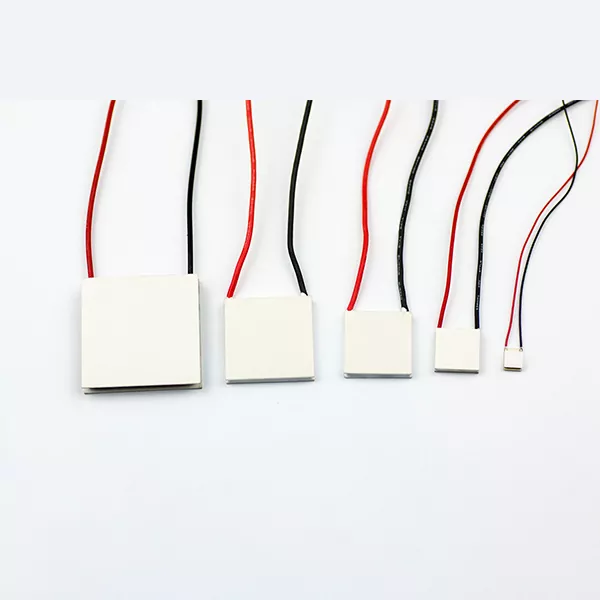

Les refroidisseurs X-Meritan General TE avec connexion série ou parallèle pour applications spéciales peuvent être configurés en série ou en parallèle, permettant aux ingénieurs de sélectionner un arrangement approprié en fonction des performances de transfert de chaleur requises, des conditions de débit, de la chute de pression et de la capacité du système. Pour les applications ayant des exigences plus complexes, une configuration mixte peut également être envisagée.
Plutôt que de traiter le module TEC comme un composant isolé, X-Meritan examine le fonctionnement du refroidisseur au sein du système de gestion thermique complet.
La différence entre les configurations série et parallèle est principalement liée à la manière dont le système de refroidissement gère le flux et répartit la charge thermique.
En cas de disposition en série, le fluide de refroidissement traverse les refroidisseurs TE les uns après les autres. Cela crée un chemin d'écoulement relativement concentré et peut fournir une vitesse d'écoulement plus élevée à travers les canaux de refroidissement.
Cette configuration peut être utile lorsque l'application a un débit contrôlé et nécessite un transfert de chaleur efficace au sein d'un système compact. Le chemin d'écoulement continu rend également la distribution du flux relativement simple.
Le compromis est une chute de pression. À mesure que davantage de refroidisseurs sont connectés en séquence, la résistance totale au débit augmente. Pour les systèmes nécessitant un débit élevé, cela peut entraîner des besoins de pompage plus importants et une consommation d'énergie plus élevée.
Dans une disposition parallèle, le flux est divisé entre plusieurs refroidisseurs TE au lieu de traverser chaque refroidisseur séquentiellement.
Cela réduit le trajet d'écoulement de chaque branche et peut contribuer à réduire la chute de pression globale. Cela rend la configuration parallèle particulièrement utile lorsque le système nécessite un débit plus important ou lorsque la réduction de l'énergie de pompage est une considération importante.
Le principal défi est la répartition des flux. Si les branches ne sont pas correctement conçues, différents refroidisseurs peuvent recevoir des débits différents, ce qui peut affecter la cohérence des performances thermiques.
Pour cette raison, le choix entre série et parallèle ne doit pas être basé uniquement sur la capacité de refroidissement. Les conditions hydrauliques et la conception complète du système doivent également être prises en compte.
|
Configuration |
Chemin d'écoulement |
Caractéristiques de transfert de chaleur |
Chute de pression |
Exigence typique |
|
Série |
Le fluide de refroidissement traverse chaque refroidisseur séquentiellement |
Une vitesse d'écoulement plus élevée peut favoriser un transfert de chaleur efficace |
Augmente à mesure que davantage de modules sont connectés |
Systèmes thermiques à débit contrôlé et compacts |
|
Parallèle |
Le débit est réparti entre plusieurs refroidisseurs |
La performance dépend d’une répartition équilibrée du débit |
Généralement inférieur à un arrangement en série équivalent |
Systèmes de gestion thermique à haut débit et plus grands |
|
Série Mixte-Parallèle |
Combinaison de chemins d'écoulement séquentiels et divisés |
Peut équilibrer les exigences de transfert de chaleur et de débit |
Peut être optimisé selon la conception du système |
Systèmes complexes ou hautement personnalisés |
Dans les équipements de communication à fibre optique, nos refroidisseurs généraux TE avec connexion série ou parallèle pour applications spéciales peuvent être utilisés lorsque la stabilité de la température est importante pour les composants optiques et les dispositifs liés au laser. Dans ces systèmes, les dimensions compactes et un contrôle thermique précis sont souvent plus importants que la capacité de réfrigération conventionnelle.
Pour les équipements médicaux et industriels, le refroidissement TEC peut fournir un contrôle localisé de la température pour les composants sensibles à la température et les instruments de précision. La possibilité de personnaliser la configuration est particulièrement utile lorsque l'espace d'installation disponible est limité.
Le même principe s'applique à l'électronique automobile et aux équipements liés au LiDAR, où les composants électroniques et optiques peuvent nécessiter des températures de fonctionnement stables au sein d'un système compact. Pour les équipements de laboratoire et de recherche, la technologie TEC offre une autre approche pratique de la gestion contrôlée et localisée de la température.
Certains systèmes de gestion thermique ne peuvent pas être correctement adressés avec un module TEC standard.
X-Meritan peut travailler à partir de dessins, d'échantillons ou de spécifications d'application du client pour évaluer la configuration requise du refroidisseur TE. Selon le projet, la solution peut utiliser une disposition en série, une disposition en parallèle ou une combinaison des deux.
Au cours de la phase de développement, des facteurs tels que la capacité de refroidissement, les conditions de fonctionnement, les dimensions des modules, les exigences de débit et les limites d'installation peuvent être pris en compte ensemble. Une fois la configuration confirmée, des échantillons peuvent être produits pour évaluation par le client avant de passer à la production en volume.
Cette approche est particulièrement adaptée aux projets OEM et aux équipementiers développant des systèmes de gestion thermique spécialisés.
Une configuration en série envoie le fluide de refroidissement à travers plusieurs refroidisseurs TE de manière séquentielle, tandis qu'une configuration parallèle divise le flux entre différents refroidisseurs. Les agencements en série peuvent fournir un chemin d'écoulement plus concentré mais peuvent produire une chute de pression plus élevée. Les dispositions parallèles réduisent généralement la résistance à l'écoulement mais nécessitent un équilibrage approprié du débit.
Une configuration mixte peut être envisagée lorsque le système doit équilibrer les performances de transfert de chaleur, le débit et la perte de charge. En combinant des sections parallèles et en série, le système de refroidissement global peut être adapté plus précisément à des conditions de fonctionnement complexes.
Oui. X-Meritan peut développer des configurations de refroidisseurs TE basées sur les dessins, les échantillons et les exigences des applications du client, y compris les projets nécessitant des dimensions spécifiques ou des dispositions série-parallèle.
Les exigences de refroidissement, la température de fonctionnement, la différence de température requise, la tension, le courant, les conditions de débit, l'espace d'installation et les conditions de dissipation thermique sont des points de départ utiles. Des informations d'application plus détaillées permettent à X-Meritan d'évaluer la configuration avec plus de précision.
Oui. Le refroidissement thermoélectrique convient aux applications nécessitant un contrôle localisé et stable de la température des composants optiques et électroniques. Les solutions X-Meritan peuvent être adaptées à des exigences spatiales et thermiques spécifiques.
