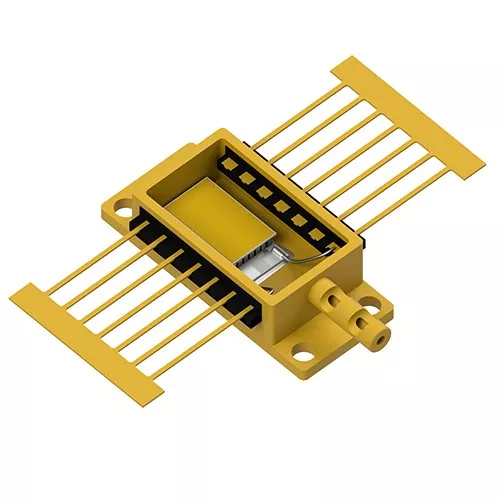

X-Meritan est un fabricant chinois spécialisé dans les solutions d'assemblage de refroidissement Peltier basées sur une technologie thermique avancée de semi-conducteurs. L'assemblage fonctionne grâce à l'effet Peltier semi-conducteur, transférant la chaleur entre deux plaques de céramique lorsque le courant électrique traverse des matériaux thermoélectriques. Contrairement aux systèmes de réfrigération mécanique, il fonctionne sans compresseurs ni réfrigérants, ce qui contribue à réduire les vibrations, le bruit et les exigences de maintenance pour les applications de refroidissement de précision. La conception intégrée combine des modules thermoélectriques avec des structures de dissipation thermique, permettant une installation dans des équipements compacts où un contrôle précis de la température est requis.
La structure compacte permet une intégration dans des équipements avec un espace d'installation limité. Le profil fin convient aux modules optiques, aux dispositifs médicaux portables et à d'autres systèmes nécessitant un contrôle thermique efficace.
Le principe de fonctionnement thermoélectrique permet une réponse rapide au refroidissement ou au chauffage après l'activation de l'alimentation, aidant ainsi l'équipement à atteindre plus rapidement des conditions de température stables.
Les performances de refroidissement et de chauffage peuvent être contrôlées en ajustant le courant électrique, offrant ainsi une régulation flexible de la température pour les composants électroniques et optiques sensibles.
Sans composants mobiles internes, l'ensemble réduit les vibrations mécaniques et le bruit de fonctionnement tout en permettant un fonctionnement continu dans les environnements industriels.
|
Nom du produit |
module de refroidissement avec ensemble dissipateur thermique |
|
Différence de température maximale (ΔT) |
≥ 67°C à 72°C (dans un environnement sous vide) |
|
Capacité de refroidissement maximale |
Gamme complète allant de quelques Watts à plusieurs centaines de Watts |
|
Tension de fonctionnement maximale |
Standard : 3,9 V, 15,4 V, 24 V, 31,1 V (personnalisable) |
|
Courant de fonctionnement maximum |
Gamme couvrant de 1A à 20A+ |
|
Matériau de la plaque en céramique |
Alumine (Al2O3) / Nitrure d'aluminium (AlN, haute conductivité thermique) |
|
Dimensions |
15 mm x 15 mm à 62 mm x 62 mm (personnalisable) |
1. Substrat céramique haute performance : les plaques céramiques d'alumine (Al2O3) ou de nitrure d'aluminium (AlN) assurent l'isolation électrique et la conductivité thermique tout en supportant les composants semi-conducteurs.
2. Thermocouples semi-conducteurs : les paires de semi-conducteurs de type P et de type N sont connectées par soudage de précision pour générer l'effet thermoélectrique pour le transfert de chaleur.
3. Encapsulation protectrice : les matériaux d'étanchéité aident à protéger les composants internes de l'humidité et de l'oxydation pendant le fonctionnement.
4. Fils électriques : les fils durables prennent en charge une transmission de courant stable et une intégration dans des systèmes industriels ou électroniques.
1. Large différence de température : l'ensemble peut atteindre une différence de température maximale (ΔTmax) de 60 à 70 °C, offrant ainsi des performances de refroidissement localisées pour les équipements de précision fonctionnant dans différentes conditions environnementales.
2. Fonctionnement stable à long terme : la structure à semi-conducteurs réduit l'usure mécanique et prend en charge un fonctionnement continu sans dégradation des performances causée par les composants mobiles.
3. Options de tension flexibles : différentes spécifications de tension permettent l'intégration dans divers systèmes électroniques, y compris les équipements optiques, les dispositifs médicaux et les applications automobiles.
4. Transfert de chaleur efficace : la combinaison d'éléments thermoélectriques et de structures de dissipateur thermique améliore l'efficacité de la dissipation thermique tout en conservant une taille d'installation compacte.
1. Communication optique : utilisée pour maintenir des températures stables dans les modules optiques et les équipements photoniques afin de garantir des performances constantes.
2. Équipement de test médical : appliqué dans les systèmes de diagnostic et de laboratoire où une régulation thermique précise est requise.
3. Électronique automobile : Convient aux systèmes électroniques compacts nécessitant une gestion efficace de la chaleur.
4. Instruments de laboratoire : fournit des fonctions de chauffage et de refroidissement contrôlées pour les équipements de test de précision.
1. Contact sur surface : Gardez les surfaces de contact plates et appliquez de la graisse thermique uniformément. Serrez les vis uniformément pour éviter une pression inégale qui pourrait endommager les plaques en céramique.
2. Dissipation thermique : installez un dissipateur thermique approprié sur le côté chaud pour éviter l'accumulation de chaleur et maintenir l'efficacité du refroidissement.
3. Protection contre l'humidité : dans les environnements humides, protégez les connexions électriques et les bords de l'exposition à l'humidité pour réduire les risques d'oxydation.
4. Nettoyage régulier : Enlevez régulièrement la poussière du radiateur et du dissipateur thermique pour maintenir le flux d'air et les performances d'échange thermique.
X-Meritan est spécialisé dans le développement de technologies de refroidissement des semi-conducteurs et dans les solutions de gestion thermique. Soutenue par une équipe R&D dirigée par 6 docteurs et une équipe de production de plus de 200 personnes, l'entreprise se concentre sur le développement de produits, les processus de fabrication et la gestion de la qualité. Avec un système de gestion de la qualité certifié selon les normes ISO9001 : 2015 et IATF16949 : 2016, ainsi que des certifications UL et CQC pour les exigences de sécurité des produits, X-Meritan maintient des procédures de fabrication structurées pour soutenir des performances stables et une qualité constante.
Fort de son expérience dans la technologie thermoélectrique et l'intégration de systèmes de refroidissement, X-Meritan propose des solutions d'assemblage de refroidissement Peltier pour les communications optiques, les équipements médicaux et autres applications de précision. La société combine son expertise en technologie des semi-conducteurs, ses capacités de fabrication et ses processus de contrôle qualité pour développer des solutions de gestion thermique fiables pour différentes exigences d'application.
R : Il utilise la technologie thermoélectrique à semi-conducteurs basée sur l'effet Peltier pour transférer la chaleur sans composants mécaniques de réfrigération.
R : La structure à semi-conducteurs ne comporte aucune pièce mobile, ce qui permet d'obtenir un fonctionnement silencieux avec des vibrations réduites.
R : Les plaques en céramique peuvent être fabriquées à partir de matériaux d'alumine (Al2O3) ou de nitrure d'aluminium (AlN).
R : L'assemblage de refroidissement Peltier peut être utilisé dans les équipements de communication optique, les systèmes de tests médicaux, l'électronique automobile et les instruments de laboratoire.
R : Oui. Les spécifications de tension et de courant de fonctionnement peuvent être sélectionnées en fonction des différentes exigences du système.
R : Une bonne dissipation de la chaleur, des dissipateurs de chaleur propres et une protection contre l’humidité aident à maintenir un fonctionnement stable.
