Assemblages avec micro-refroidisseurs thermoélectriques

X-Meritan fabrique des assemblages de précision avec des micro-refroidisseurs thermoélectriques pour éliminer les goulots d'étranglement thermiques, les risques de dégazage et les complexités d'assemblage associés au montage de composants de refroidissement discrets. En intégrant des éléments micro-Peltier, des bases d'embase personnalisées (Kovar, CuW, HTCC/LTCC) et des thermistances de rétroaction dans des conditions de salle blanche, cette solution forme un sous-ensemble clé en main prêt à être fixé sur une puce. Le refroidissement ponctuel actif directement sous la puce optique minimise le bruit d'obscurité dans les réseaux de capteurs et verrouille les longueurs d'onde d'émission pour les diodes laser haute puissance.

Formats d'emballage et ingénierie des substrats

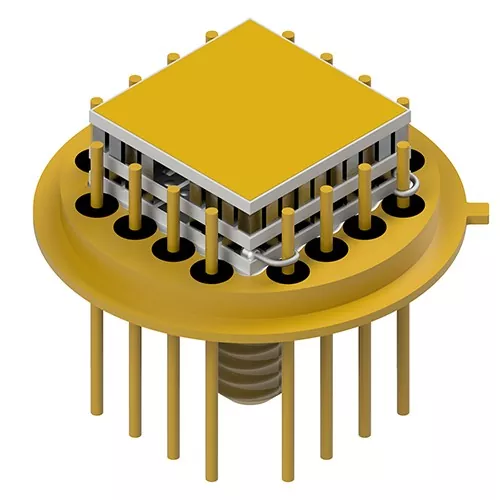

Embases à transistor (TO-Can)

Largement utilisé dans les émetteurs-récepteurs de télécommunications, les VCSEL et les capteurs spectroscopiques miniatures. Les bases d'embase sont en Kovar ou en acier plaqué nickel/or avec une géométrie de broche personnalisée (cylindrique, extrémités aplaties ou tête de clou) pour rationaliser la liaison des fils internes.

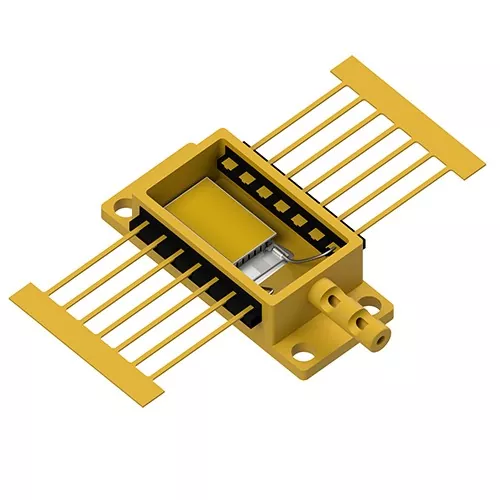

Boîtiers optoélectroniques à haute intégrité

Engineered for multi-watt thermal loads and dense photodetector arrays where structural rigidity and precise co-planarity are paramount.

Performances de base

Micro-liaison eutectique : les sous-modules sont soudés à l'aide de préformes eutectiques AuSn directement sur les embases du boîtier, éliminant ainsi les époxy conducteurs et évitant le dégazage organique dans les joints hermétiques.

Suppression du bruit sombre : le refroidissement actif par points abaisse les températures de jonction du réseau de photodétecteurs, réduisant ainsi le courant d'obscurité thermique et améliorant les rapports signal/bruit globaux (S/B).

Configurations flexibles du cadre de connexion : les broches d'embase peuvent être modifiées avec des surfaces aplaties ou des pointes à pointes pour réduire l'inductance de boucle et simplifier les processus automatisés de liaison de fils.

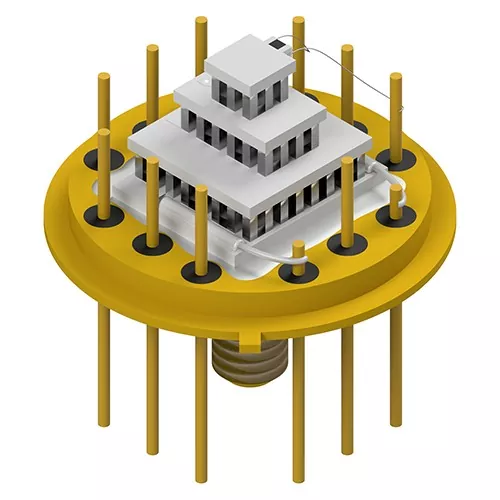

Capacités d'étagement à plusieurs étages : s'adapte aux configurations micro-TEC à un étage à 4 étages pour les applications nécessitant des différentiels de refroidissement profonds (ΔT>70∘C).

Emballage co-développé (JDP) : prise en charge complète de l'ingénierie des applications, depuis la modélisation CAO thermique et la sélection des matériaux jusqu'au prototypage rapide d'échantillons et à la fabrication en masse.

Domaines d'application principaux

Communications optiques et photonique

Fournit une stabilisation de longueur d'onde pour les émetteurs-récepteurs TOSA/ROSA, les lasers EML et les réseaux DWDM en verrouillant la température de jonction laser sous des températures de boîtier variables.

Spectroscopie infrarouge et XRF

Les assemblages avec micro-refroidisseurs thermoélectriques fournissent des plates-formes à substrat froid pour les capteurs à fluorescence X (XRF) et infrarouge non dispersif (NDIR), empêchant ainsi la dérive du signal lors de l'analyse environnementale.

Lasers industriels haute puissance

Gère le flux thermique à l'intérieur des boîtiers Butterfly (BTF) et High Heat Load (HHL), maintenant la qualité du faisceau et prolongeant la durée de vie des diodes.

Détection pour l'aérospatiale et la défense

Refroidissement des réseaux à plan focal (FPA), des détecteurs de vision nocturne et des capteurs de guidage optique soumis à de fortes vibrations mécaniques et à des chocs thermiques.

Vérification de la qualité

Emballage en salle blanche en interne : tous les placements de micro-TEC, les opérations de liaison des fils et de scellement ont lieu dans des environnements contrôlés pour empêcher l'oxydation et le piégeage de l'humidité.

Criblage des paramètres à 100 % : chaque assemblage avec micro-refroidisseurs thermoélectriques est soumis à des tests de résistance CA (Rac), de résistance d'isolation, de réponse thermique et de tolérances dimensionnelles avant expédition.

Intégrité traçable de la chaîne d'approvisionnement : un partenariat direct avec des fabricants de collecteurs validés garantit l'adhérence du placage à l'or, l'étanchéité au vide et le strict respect des normes ISO9001.

Foire aux questions

Quel est l'avantage d'acheter un TEC sur embase pré-assemblé par rapport au montage de TEC discrets en interne ?

Les assemblages pré-intégrés éliminent les micro-soudures manuelles complexes, garantissent l'intégrité de la liaison eutectique vérifiée en usine (minimisation du Rth) et empêchent la contamination par dégazage à l'intérieur des emballages scellés.

X-Meritan peut-il monter des micro-TEC sur des embases personnalisées fournies par le client ?

Oui. Grâce à notre programme Joint Development Packaging (JDP), les clients peuvent choisir parmi nos embases Kovar/CuW standard ou expédier des boîtiers exclusifs pour l'intégration TEC et la liaison filaire en usine.

Comment la liaison eutectique or-étain (AuSn) améliore-t-elle la fiabilité des emballages ?

Contrairement aux adhésifs organiques ou aux brasures tendres standards, la liaison eutectique AuSn offre une conductivité thermique plus élevée, un dégazage organique nul et une forte résistance des joints qui résiste aux opérations de fixation de matrices à haute température en aval.

Quelles données sont nécessaires pour évaluer une conception de boîtier micro-TEC personnalisée ?

Veuillez fournir le style de boîtier cible (par exemple, TO-8, BTF), la charge thermique (Qc), la différence de température cible (ΔT), les exigences de configuration des broches et les limites de tension/courant de commande préférées.
