Conçu pour résoudre les problèmes de dégradation interfaciale et de diffusion de soudure lors de l'assemblage d'un refroidisseur thermoélectrique (TEC), X-MeritanTranches avec barrières de diffusionfournissent un composant hautement stable et prêt à être assemblé pour une gestion thermique avancée. En introduisant une barrière précise à base de nickel entre le substrat Bi₂Te₃-Sb₂Te₃ et la surface soudable, ces tranches atténuent efficacement la migration des éléments, stabilisant la résistance électrique et la résistance mécanique grâce à des cycles thermiques répétés.
Cette page couvre la structure de travail, les spécifications techniques, les options de placage, les conseils de sélection et la portée de personnalisation des tranches de barrière de diffusion utilisées dans la fabrication du TEC. Si vous comparez des fournisseurs,contactez notre équipe d'ingénieriepour confirmer la structure et les dimensions de la barrière pour votre processus d'assemblage.

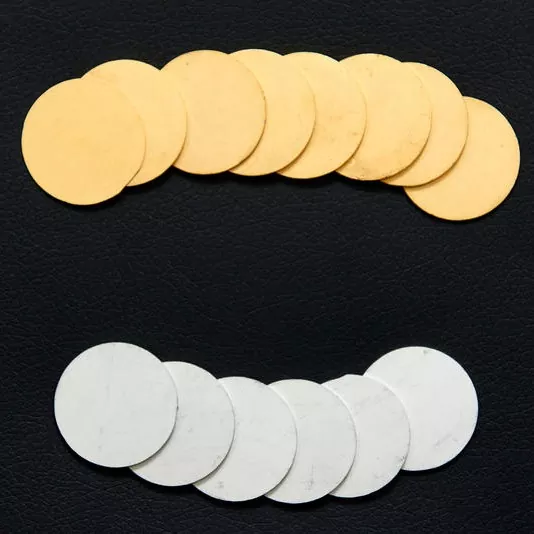

Les tranches avec barrières de diffusion sont des tranches de matériau thermoélectrique prétraitées avec une structure de métallisation protectrice conçue pour contrôler l'interaction entre le substrat thermoélectrique et la soudure utilisée lors de l'assemblage TEC.
Le matériau de base est un lingot thermoélectrique Bi₂Te₃-Sb₂Te₃ extrudé. Après un traitement de précision, une barrière de diffusion à base de nickel est appliquée entre le matériau thermoélectrique et la couche externe soudable. Cela crée une interface contrôlée qui permet de limiter la migration élémentaire indésirable et les réactions interfaciales pendant le soudage et le cycle thermique ultérieur.
La barrière est particulièrement importante car le matériau thermoélectrique et la soudure ont des propriétés chimiques et physiques différentes. Lors de chauffages et de refroidissements répétés, une interaction incontrôlée au niveau de l'interface peut contribuer à des modifications de la résistance électrique, à une dégradation mécanique ou à une détérioration du joint de soudure.
Ces tranches appartiennent au plus largematériaux thermoélectriquesfamille de produits et sont généralement utilisés avecrefroidisseurs thermoélectriques, assemblages de refroidisseurs thermoélectriquesetcontrôleurs de températuredans des systèmes complets de gestion thermique.
La structure de métallisation du noyau utilise une barrière de diffusion à base de nickel entre le substrat Bi₂Te₃-Sb₂Te₃ et la couche externe soudable.
Cette couche intermédiaire aide à contrôler le mouvement des constituants de soudure vers le matériau thermoélectrique et fournit une interface plus stable pour l'assemblage TEC. Une configuration multicouche peut être sélectionnée en fonction du processus de soudage prévu et de l'environnement d'exploitation.
Plutôt que de s'appuyer sur un seul revêtement de surface, X-Meritan peut fournir des structures de métallisation multicouches dans lesquelles différentes couches remplissent différentes fonctions.
La couche barrière interne se concentre sur la séparation des matériaux et le contrôle de la diffusion, tandis que la couche externe soudable est sélectionnée en fonction du processus d'assemblage.
L'étamage autocatalytique est disponible à environ 7 ± 2 μm.
La surface de l'étain offre une bonne affinité de soudure pour les processus de brasage conventionnels et peut être utilisée avec des systèmes de soudure avec ou sans plomb, en fonction du processus d'assemblage du client.
Cette configuration est généralement appropriée lorsque la principale exigence est une surface soudable pratique pour la production TEC standard.
Pour les applications nécessitant une finition dorée fine, X-Meritan propose un placage à l'or chimique avec une épaisseur d'Au inférieure à 0,2 μm.
L'or fournit une surface avec une bonne résistance à l'oxydation et peut être envisagé pour les applications utilisant de la soudure AuSn ou lorsque des caractéristiques de surface contrôlées sont requises.
La technologie « H » brevetée de X-Meritan intègre une couche d'aluminium d'environ 150 μm dans la structure barrière multicouche.
La configuration est destinée aux applications exposées à des transitions de température exigeantes. En incorporant une couche d'aluminium supplémentaire dans la structure de métallisation, la conception répond aux contraintes associées aux dilatations et contractions thermiques répétées.
Cette option peut être évaluée pour les applications aérospatiales, industrielles lourdes et autres applications TEC où le cycle thermique est une considération de conception importante.
Le matériau thermoélectrique peut être broyé et tranché selon les dessins du client. La précision de coupe spécifiée est d'environ ±15 μm, tandis que l'épaisseur minimale de la tranche est de 0,3 mm.
Les tranches prétraitées peuvent réduire la quantité de préparation du matériau requise par les fabricants de TEC et fournir des dimensions plus proches des exigences des opérations d'assemblage ultérieures.
| Paramètre | Spécification |
|---|---|
| Matériau de base | Lingots Bi₂Te₃-Sb₂Te₃ extrudés |
| Épaisseur minimale de tranche | ≥ 0,3 mm |
| Épaisseur | Personnalisable selon dessin client |
| Précision de coupe | ±15 μm |
| Barrière de diffusion | Structure multicouche à base de nickel |
| Étamage autocatalytique | 7 ± 2 μm |
| Placage à l'or chimique | < 0,2 µm Au |
| Technologie "H" | Couche barrière en Al d'environ 150 μm |
| Meulage et découpe | Disponible selon plan |
| Configuration de métallisation | Personnalisable selon l'application |
| Application | Refroidissement thermoélectrique et fabrication TEC |
Les tolérances dimensionnelles, la structure de métallisation et les spécifications de placage doivent être confirmées conformément au processus final de conception et d'assemblage du TEC. Envoyez votre dessin ànos ingénieurs commerciauxpour une étude de faisabilité.
Le substrat standard est un matériau thermoélectrique Bi₂Te₃-Sb₂Te₃ extrudé. Commencez par confirmer la composition thermoélectrique requise, les dimensions du matériau, l'épaisseur de la tranche et les conditions de fonctionnement TEC prévues.
Pour l'assemblage TEC conventionnel, une barrière de diffusion à base de nickel peut assurer la séparation entre le substrat thermoélectrique et la surface soudable.
Si l'application implique des cycles de température importants, une configuration multicouche plus complexe peut être évaluée. La structure requise doit être déterminée en fonction du profil thermique réel et de la construction du module.
L'étain autocatalytique convient généralement lorsqu'un brasage conventionnel est utilisé, qu'un brasage sans plomb est requis, qu'une surface soudable relativement plus épaisse est préférée ou que le coût de production est un facteur important.
L'or autocatalytique peut être envisagé lorsqu'un brasage AuSn est requis, que l'oxydation de la surface doit être contrôlée, qu'une fine finition dorée est préférée ou que l'application nécessite des caractéristiques de surface ou électriques spécifiques.
Le nombre et la gravité des cycles de température doivent être pris en compte lors de la sélection de la configuration de métallisation. Les applications avec des transitions fréquentes entre des conditions chaudes et froides peuvent nécessiter une prise en compte supplémentaire de la dilatation thermique, des contraintes d'interface et de l'intégrité de la couche barrière.
Pour ces applications, la technologie « H » brevetée de X-Meritan peut être évaluée comme configuration alternative.
Fournissez les exigences requises en matière d’épaisseur, de longueur, de largeur, de tolérance et de surface de tranche sur le dessin technique. La précision de coupe spécifiée d'environ ±15 μm peut prendre en charge les clients qui ont besoin de dimensions contrôlées pour l'assemblage TEC en aval et la manipulation automatisée.
X-Meritan se concentre sur le refroidissement des semi-conducteurs et la technologie thermoélectrique, avec des capacités couvrant le développement de matériaux thermoélectriques, la personnalisation des composants, la conception de solutions de dissipation thermique et l'assistance à la sélection de processus.
Différentes conceptions TEC peuvent nécessiter différentes dimensions de tranche, épaisseurs, finitions de surface et structures de métallisation. X-Meritan peut traiter le matériau selon les dessins du client et les spécifications techniques.
Le matériel fourni est destiné aux clients impliqués dans le développement et la fabrication de modules thermoélectriques. Le meulage, la découpe et la métallisation de précision peuvent contribuer à réduire le nombre d’étapes de préparation requises avant l’assemblage.
Les solutions thermoélectriques de X-Meritan servent des applications telles que les communications par fibre optique, les équipements industriels et médicaux, l'électronique automobile, l'électronique grand public et les instituts de recherche. La société fournit une assistance technique pour les applications nécessitant un refroidissement contrôlé des semi-conducteurs et une gestion précise de la température, y compris le développement de composants personnalisés. Vous pouvez consulter notre historique sur lepage de profil de l'entrepriseou explorez l'intégralitégamme de produits.
Les tranches de barrière de diffusion sont un élément d’un système thermoélectrique complet. Selon votre projet, les gammes de produits suivantes peuvent également être pertinentes :
Le matériau de base du lingot Bi₂Te₃-Sb₂Te₃ est utilisé pour produire des tranches de barrière de diffusion, disponibles dans des compositions standard et personnalisées.
Modules de refroidissement Peltier à semi-conducteurs pour un contrôle précis de la température dans les équipements optoélectroniques, médicaux et industriels.
Assemblages TEC intégrés combinant le module de refroidissement, le dissipateur thermique et l'interface thermique pour une intégration plus rapide du système.
Contrôleurs en boucle fermée adaptés aux refroidisseurs standard et micro TE pour une régulation de température stable et de haute précision.
Ils sont utilisés comme composants de matériaux thermoélectriques métallisés dans la fabrication de TEC. La barrière de diffusion aide à contrôler l'interaction et la migration élémentaire entre le substrat thermoélectrique Bi₂Te₃-Sb₂Te₃ et le système de soudure pendant l'assemblage et le cycle thermique.
Lors du brasage et des chauffages et refroidissements répétés, les constituants de la soudure peuvent interagir avec le matériau thermoélectrique. Une barrière à base de nickel fournit une interface intermédiaire qui aide à limiter la diffusion indésirable et les réactions interfaciales, permettant ainsi des performances électriques et mécaniques plus stables.
Le nickel fournit une interface métallique relativement stable entre le substrat thermoélectrique et la surface soudable. Dans une structure de métallisation multicouche, il fonctionne comme une barrière intermédiaire tout en permettant d'optimiser la couche externe pour le brasage.
L'étain autocatalytique mesure environ 7 ± 2 μm et est principalement destiné aux applications de brasage conventionnelles. L'or chimique contient moins de 0,2 µm d'Au et peut être sélectionné pour les applications nécessitant des surfaces résistantes à l'oxydation ou une soudure AuSn.
Le choix correct dépend du matériau de soudure du client, de la température d'assemblage, du processus d'assemblage et des exigences de l'application.
La technologie brevetée « H » est destinée aux conditions exigeantes de cyclage thermique. Il intègre une couche d'aluminium d'environ 150 μm dans la structure barrière multicouche et peut être évalué pour des applications telles que les systèmes TEC de l'aérospatiale et de l'industrie lourde.
La configuration réelle doit être déterminée en fonction de la plage de température de fonctionnement, du profil du cycle thermique et de la construction du module.
L'épaisseur minimale spécifiée est de 0,3 mm. L'épaisseur réelle peut être personnalisée en fonction du dessin technique du client et des exigences d'application.
Oui. X-Meritan peut fournir des dimensions et un traitement personnalisés selon les dessins du client. La précision de coupe spécifiée est d'environ ±15 μm.
Oui. X-Meritan peut fournir des matériaux thermoélectriques ayant subi un meulage, une découpe de précision, un traitement avec barrière de diffusion et le traitement de surface soudable requis. Cela peut aider les fabricants de TEC à réduire la préparation supplémentaire des matériaux avant l'assemblage.
Envoyez votre dessin, l'épaisseur de la tranche, votre préférence de placage et votre volume annuel estimé. Nos ingénieurs confirmeront la structure de la barrière, proposeront la configuration de métallisation la plus appropriée et répondront avec un prix direct en usine.
