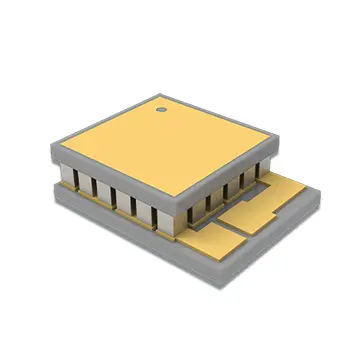

Microrefroidisseurs thermoélectriques pour détecteurs

Les microrefroidisseurs thermoélectriques pour détecteurs de X-meritan sont des composants de gestion thermique essentiels conçus pour les équipements de détection de haute précision. Fabriqués à partir de matériaux thermoélectriques extrudés exclusifs et éliminant les structures mécaniques trouvées dans les systèmes de refroidissement traditionnels, ils fournissent un environnement de refroidissement stable et en profondeur pour divers systèmes de détection de précision.

Capables de fonctionner dans des espaces confinés et des environnements à haute température, ces refroidisseurs résolvent efficacement les défis de l'industrie tels que les interférences de bruit thermique, la précision d'imagerie insuffisante et la faible sensibilité. Ils sont largement utilisés dans des domaines tels que la détection optoélectronique, la détection infrarouge, le LiDAR et l'instrumentation scientifique de précision, servant de composants essentiels de contrôle de la température pour les équipements de détection de précision haut de gamme.

Principe de fonctionnement de base

Ces micro-refroidisseurs thermoélectriques pour détecteurs sont développés sur la base de l'effet thermoélectrique Peltier classique, en utilisant les principes d'échange thermique à semi-conducteurs à semi-conducteurs pour obtenir un contrôle de la température sans avoir recours à un fluide de refroidissement.

Le cœur du dispositif est constitué de bras de thermocouple fabriqués à partir de deux matériaux semi-conducteurs différents ; Lorsque le courant traverse la jonction, un transfert de chaleur réversible se produit, entraînant un refroidissement (absorption de chaleur) à une extrémité et un chauffage (dissipation de chaleur) à l'autre.

En régulant avec précision la direction et l'amplitude du courant, l'appareil peut basculer de manière flexible entre les modes de refroidissement et de chauffage, garantissant ainsi un contrôle précis et constant de la température. Le processus ne nécessite aucun réfrigérant, aucune pièce mécanique mobile ou usure induite par les vibrations, ce qui en fait une solution idéale de contrôle de température à faible interférence pour les équipements de détection de précision.

Principales caractéristiques du produit

1. Ultra-miniaturisation

Spécialement optimisés pour les applications à espace limité telles que les dispositifs optoélectroniques, le LiDAR et les micro-détecteurs, ces refroidisseurs utilisent une technologie de module de puce exclusive, atteignant une épaisseur minimale de seulement 0,2 mm.

En optimisant la disposition structurelle des composants thermoélectriques, les appareils offrent des capacités de pompage de chaleur à haut rendement dans un encombrement extrêmement réduit. Cela prend en charge la conception d’équipements hautement intégrés et répond parfaitement aux exigences d’installation des appareils de micro-précision.

2. Refroidissement en profondeur et réduction du bruit

Capables de refroidir en profondeur les matériaux de détection du cœur, tels que le tellurure de mercure et de cadmium (MCT), ces refroidisseurs suppriment efficacement les interférences de bruit thermique pendant le fonctionnement et minimisent la perte de signal. En tirant parti d'un environnement cryogénique stable, le système améliore considérablement la résolution d'imagerie du détecteur et les rapports signal/bruit tout en accélérant les vitesses de réponse, optimisant ainsi de manière globale les performances de base de l'équipement de détection.

3. Contrôle de température de précision à semi-conducteurs

Permet un contrôle constant de la température de très haute précision (±0,1 °C), garantissant que les équipements sensibles à la température, les instruments thermostatiques compacts et les modules de détection de précision restent dans leurs plages de température de fonctionnement optimales sur le long terme.

Utilise une conception d'échange thermique à semi-conducteurs qui ne nécessite aucun réfrigérant et élimine l'usure mécanique et les interférences de vibration, répondant ainsi aux exigences rigoureuses de haute précision et de stabilité.

4. Documents exclusifs

Comprend une gestion de production interne de bout en bout, contrôlant chaque étape depuis la synthèse des matières premières jusqu'au traitement du produit final, pour garantir des performances constantes et une longue durée de vie pour chaque lot.

Scénarios d'application de base

1. Optimisation de la détection et de l'imagerie haut de gamme

Fournit un support de refroidissement en profondeur pour divers détecteurs d'imagerie infrarouge et haute définition, améliorant efficacement la résolution et les rapports signal/bruit ; adapté aux applications hautes performances telles que l'imagerie industrielle, la surveillance de sécurité et la détection de précision.

2. Contrôle de la température des équipements de précision

Convient aux appareils de mesure cryogéniques, aux instruments thermostatiques de précision compacts et aux appareils de test en laboratoire ; maintient une température de fonctionnement constante pour éliminer les erreurs de mesure causées par les fluctuations de température, garantissant ainsi l'exactitude et la stabilité des données.

3. Gestion thermique dans les espaces confinés

Les micro-refroidisseurs thermoélectriques pour détecteurs sont spécialement conçus pour la détection optoélectronique, le LiDAR et les systèmes de détection embarqués miniatures. Leur taille ultra-compacte permet un échange thermique efficace, résolvant les défis industriels en matière de dissipation thermique et de contrôle de la température dans les équipements de précision miniaturisés, ce qui les rend idéaux pour les systèmes intégrés haute densité.

4. Spectroscopie infrarouge à ondes moyennes (MWIR)

Refroidit avec précision les matériaux de détection (tels que le tellurure de mercure et de cadmium/MCT) pour augmenter considérablement la sensibilité de détection et la vitesse de réponse ; prend en charge de manière fiable la recherche scientifique et les applications industrielles, notamment la spectroscopie MWIR et l'inspection de précision.

5. Compatibilité multi-champ polyvalente

Au-delà des équipements de détection, ces solutions répondent aux besoins de contrôle de la température dans diverses applications, notamment les composants électroniques grand public de précision, les instruments de recherche scientifique et les équipements de tests biomédicaux, démontrant une polyvalence et une adaptabilité exceptionnelles.

À propos de X-meritan

1. Chaîne d’approvisionnement entièrement autonome et contrôlable

En tant que l'un des rares fabricants nationaux possédant une chaîne d'approvisionnement complète en refroidissement thermoélectrique, X-meritan gère l'ensemble du processus de production en interne, y compris la synthèse des matériaux thermoélectriques, le traitement des puces, l'emballage des dispositifs et le développement de solutions personnalisées, garantissant la précision et le contrôle qualité depuis la source.

2. Capacités de personnalisation matures

X-meritan propose une personnalisation des dimensions non standard, des paramètres de puissance et des revêtements spéciaux basés sur des dessins ou des échantillons d'équipement du client, répondant ainsi aux besoins d'intégration spécifiques de différents modèles de détecteurs.

Nous fournissons également des services professionnels pour l'adaptation de la résistance thermique et la sélection des composants au niveau du système, aidant ainsi les clients à raccourcir leurs cycles de développement de produits.

3. Haute adaptabilité aux conditions de fonctionnement

Les conceptions structurelles sont optimisées pour les environnements industriels à haute température et les conditions extérieures complexes. Nos produits présentent une résistance mécanique élevée et une forte résistance aux interférences, garantissant un fonctionnement stable à long terme dans des environnements difficiles tout en répondant aux besoins des applications de recherche civile, industrielle et scientifique.

4. Assurance qualité et service globale

Les produits X-meritan répondent aux normes de qualité internationales et sont exportés vers des marchés tels que l'Europe, l'Amérique du Nord et l'Asie du Sud-Est ; notre clientèle comprend des sociétés Fortune 500 et des laboratoires nationaux clés. Nous sommes soutenus par une équipe technique professionnelle anglophone, garantissant une communication technique transparente et un support après-vente complet.

Certifications et conformité

L'usine de fabrication de X-meritan est certifiée ISO 9001:2015 et IATF 16949 (applicable aux détecteurs de qualité automobile). Tous les produits micro-TEC sont conformes aux réglementations environnementales RoHS et REACH. Les performances thermiques et la fiabilité peuvent être vérifiées par rapport aux normes de test MIL-STD-883 sur demande.

FAQ

1. Quelle est la durée de vie et les exigences d'entretien du micro-refroidisseur thermoélectrique ?

Cette série de refroidisseurs ne contient aucune pièce mécanique mobile, telle que des engrenages ou des roulements, et est exempte d'usure, ce qui se traduit par une durée de vie exceptionnellement longue et ne nécessite aucun entretien de routine complexe. Les utilisateurs doivent simplement respecter strictement les normes de paramètres de l'appareil et éviter de dépasser le courant de fonctionnement maximum (Imax) pour éviter efficacement des problèmes tels que l'épuisement professionnel de l'appareil ou la dégradation des performances, garantissant ainsi un fonctionnement stable à long terme.

2. Comment sélectionner le microrefroidisseur thermoélectrique adapté à un détecteur spécifique ?

La sélection repose principalement sur trois paramètres clés : premièrement, la capacité de refroidissement maximale (Qcmax) : la limite de capacité de refroidissement lorsque la différence de température entre les côtés chaud et froid est de 0 °C, qui détermine la limite de refroidissement de l'appareil ; deuxièmement, le courant de fonctionnement maximum autorisé (Imax) – qui doit correspondre aux paramètres du système d'alimentation électrique pour éviter une surcharge ; et troisièmement, les dimensions physiques, qui doivent correspondre strictement aux contraintes d'espace d'installation de l'équipement. Pour une sélection précise, vous pouvez fournir les conditions de fonctionnement et les paramètres d'installation de votre équipement, et nous vous proposerons une solution de sélection gratuite et professionnelle.

3. Proposez-vous des services de personnalisation et d'échantillonnage pour les micro-refroidisseurs thermoélectriques pour détecteurs ?

Nous prenons en charge une personnalisation complète et non standard, permettant la production de dispositifs micro-TEC avec des dimensions, des puissances nominales et des revêtements spécifiques basés sur des dessins ou des échantillons du client. Nous fournissons des services de tests d'échantillons avant la production de masse ; la fabrication en volume ne commence qu'une fois que le client a confirmé que l'échantillon répond aux spécifications de performances, garantissant ainsi la compatibilité et la qualité du produit tout au long du processus.

4. Quelles sont vos politiques de livraison de produits et de garantie après-vente ?

En tirant parti de nos propres installations de fabrication à grande échelle, nous garantissons des délais de livraison stables et contrôlables. Tous les produits sont soumis à plusieurs séries de tests de précision, de stabilité et de durabilité environnementale avant de quitter l'usine, dans le strict respect des normes du système qualité ISO. En cas de problèmes de qualité non induits par l'utilisateur, nous fournissons une compensation de garantie et des mesures correctives techniques, ainsi qu'une assistance technique sur tout le cycle de vie.

5 : Quel est le délai de personnalisation et le MOQ ?

Pour les tailles ou revêtements non standard, nous fournissons une évaluation technique gratuite dans les 2 jours ouvrables. La production d'échantillons prend généralement 10 à 15 jours ouvrables ; la production de masse (MOQ = 100 pièces) prend 20 à 25 jours ouvrables après l'approbation de l'échantillon. Les frais NRE (Non-Recurring Engineering) sont supprimés pour les commandes supérieures à 500 pièces.
