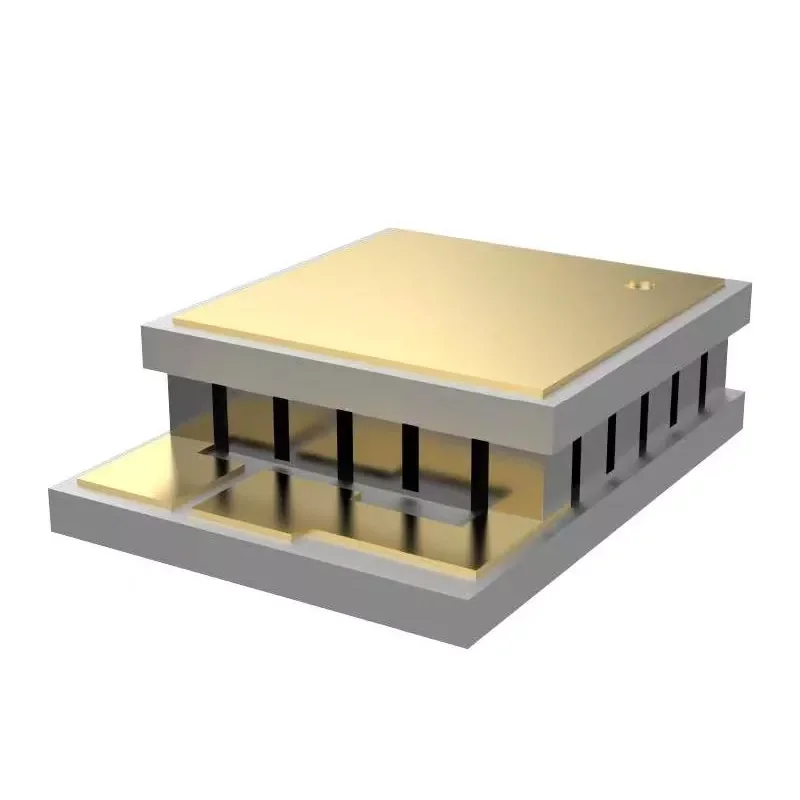

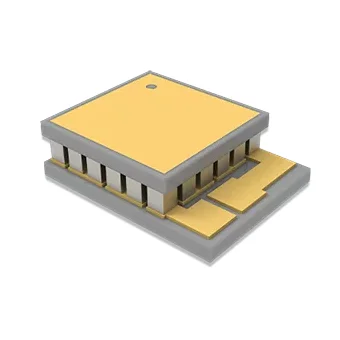

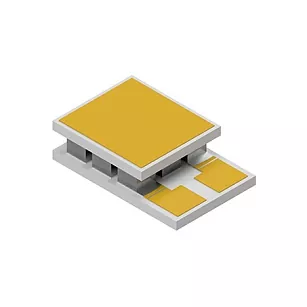

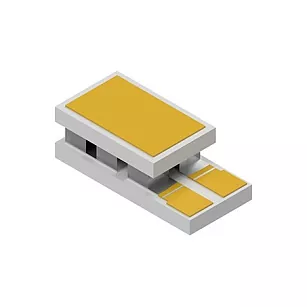

Microrefroidisseurs thermoélectriques pour l'optoélectronique

X-Meritan englobe des capacités de développement de matériaux thermoélectriques, de fabrication de composants de refroidisseurs thermoélectriques (TEC) et de conception de solutions thermiques. Ces microrefroidisseurs thermoélectriques pour appareils optoélectroniques utilisent l'effet Peltier pour le refroidissement ou le chauffage actif, éliminant ainsi le besoin de compresseurs, de réfrigérants ou de pièces mécaniques mobiles. Ils conviennent aux composants sensibles à la température tels que les diodes laser, les dispositifs de communication optique, les photodétecteurs, les modules lidar et autres composants optoélectroniques compacts.

Caractéristiques:

●  Conception miniaturisée, adaptée aux emballages optoélectroniques et électroniques de précision dans des espaces limités.

●  Prend en charge un contrôle précis de la température, contribuant ainsi à réduire l'impact de la dérive de température sur les performances de l'appareil.

●  Structure de refroidissement à semi-conducteurs, sans pièces mobiles, garantissant un fonctionnement stable et fiable à long terme.

●  Capacité haute température : convient aux applications nécessitant un contrôle stable de la température à des températures ambiantes élevées.

●  Pas de vibration ni de bruit mécanique : la structure à semi-conducteurs convient aux systèmes optiques de précision et aux équipements de mesure sensibles.

● Conforme RoHS, facilitant l'application dans les projets de marché mondial.

Scénarios d'application :

●  Contrôle de la température pour les appareils de communication optique, en particulier le contrôle de la température périphérique pour les diodes laser, les DFB, les EML et les TOSA/ROSA.

●  Stabilisation de la température des émetteurs et récepteurs LiDAR.

● Sources lumineuses et unités de détection dans les équipements de tests médicaux.

●  Bancs d'essais optiques de précision et plateformes d'étalonnage en laboratoire.

●  Applications d'emballage nécessitant une petite taille, de faibles vibrations et une réponse rapide.

Spécifications et personnalisation

Critères de sélection

Lors de la sélection de micro-refroidisseurs thermoélectriques pour l'optoélectronique, tenez compte des paramètres suivants :

Dimensions : personnalisées en fonction de la base de l'appareil et de la chambre de montage

Épaisseur : doit équilibrer la résistance thermique, la force de serrage et l'espace d'assemblage

Courant de fonctionnement maximum : doit correspondre à l'alimentation électrique du variateur et à la stratégie de contrôle de la température.

Différence de température maximale (Delta Tmax) : dépend des conditions du dissipateur thermique à l'extrémité chaude

Capacité de la pompe à chaleur (Qmax) : détermine la quantité de chaleur qui peut être évacuée

Résistance et tension : affectent les pertes du variateur et la précision du contrôle

Lors de la personnalisation, nous confirmerons :

Dimensions de la source de chaleur : puce laser, boîtier TO, microcapteur ou module optoélectronique intégré.

Matériaux d'interface : placage au nickel, compatibilité des soudures ou exigences particulières en matière de métallisation.

Plage de température de fonctionnement : stabilisation de la température ambiante, fonctionnement à basse température ou compensation à haute température.

Exigences structurelles : construction ultra-mince, densité de pompe à chaleur plus élevée ou autres restrictions d'espace.

Spécifications techniques

Pourquoi choisir X-Meritan ?

Conception TEC miniature : Micro TEC aussi petits que 1,5 × 1,1 mm, avec une épaisseur minimale de 0,65 mm.

Densité de pompe à chaleur élevée : jusqu'à environ 43 W/cm², adaptée aux applications compactes à flux thermique élevé.

Expertise en matériaux thermoélectriques : le développement interne de matériaux thermoélectriques prend en charge des performances TEC optimisées et des conceptions spécifiques aux applications.

Solutions TEC personnalisées : dimensions personnalisées, caractéristiques électriques, configuration des matériaux, métallisation et structures de connexion en fonction des exigences de l'application.

Du prototype à la production : assistance depuis la conception thermique et le développement de prototypes jusqu'aux tests et à la production en volume.

Foire aux questions

Pourquoi ce produit est-il mieux adapté aux appareils optoélectroniques que les dissipateurs thermiques standards ?

Les dissipateurs thermiques standard assurent uniquement un refroidissement passif, de sorte que la température de l'appareil fluctue en fonction des changements de température ambiante. Les micro-refroidisseurs thermoélectriques, quant à eux, contrôlent activement la température, ramenant la température de fonctionnement dans la plage cible, ce qui les rend idéaux pour les systèmes optoélectroniques sensibles à la dérive de température.

Quelles sont les priorités dans les projets de diodes laser ?

L'accent ne doit pas être uniquement mis sur la plaque de refroidissement elle-même, mais sur l'ensemble du chemin thermique : contact avec la source de chaleur, matériaux d'interface, conception du dissipateur thermique et si le courant du variateur est correctement adapté.

X-Meritan peut-il personnaliser la taille d'un refroidisseur thermoélectrique (TEC) ?

Oui. X-Meritan peut évaluer des tailles et des configurations personnalisées sur la base de dessins techniques, d'échantillons ou de spécifications d'application. La personnalisation inclut les dimensions, les caractéristiques électriques, la configuration des matériaux P/N, la structure de connexion et les exigences d'interface.
