Les refroidisseurs thermoélectriques à quatre étages proposés par l'usine chinoise X-Meritan conviennent aux équipements nécessitant un refroidissement en profondeur. La structure à quatre étages ne constitue pas simplement une augmentation du nombre de modules, mais permet à chaque étage suivant de fonctionner sur la base de la température réduite créée par l'étage précédent, en évoluant continuellement vers des températures plus basses, étape par étape. Pour les tâches de refroidissement en profondeur difficiles à réaliser avec les refroidisseurs thermoélectriques conventionnels à un étage, la structure à plusieurs étages peut devenir une option importante dans la conception de la gestion thermique des équipements.
Nous fournissons également des matériaux thermoélectriques, des refroidisseurs thermoélectriques et des composants associés, et pouvons discuter de l'adéquation et de la personnalisation des produits en fonction des exigences spécifiques du projet.

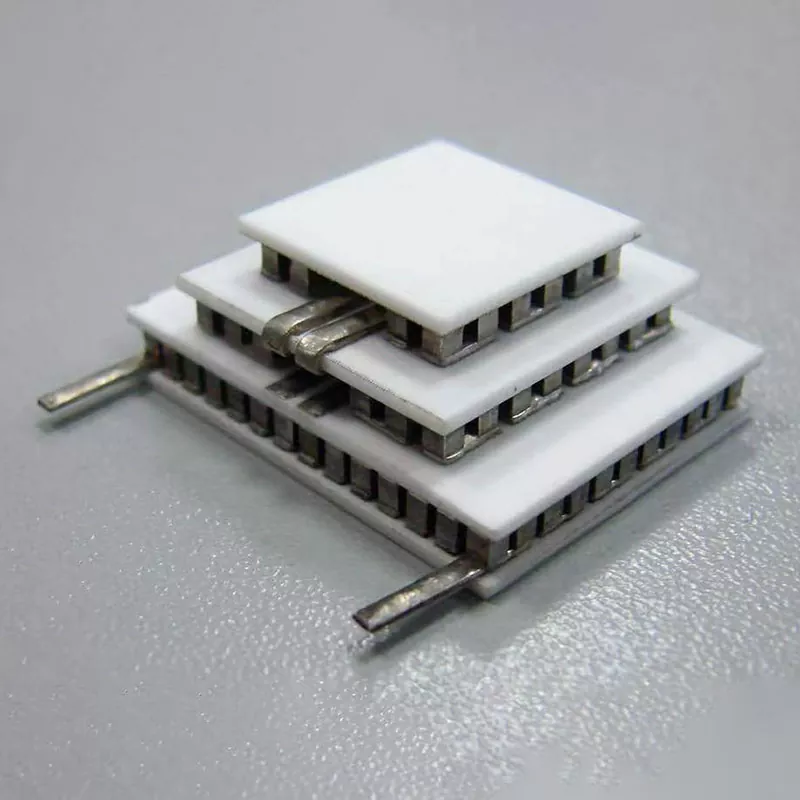

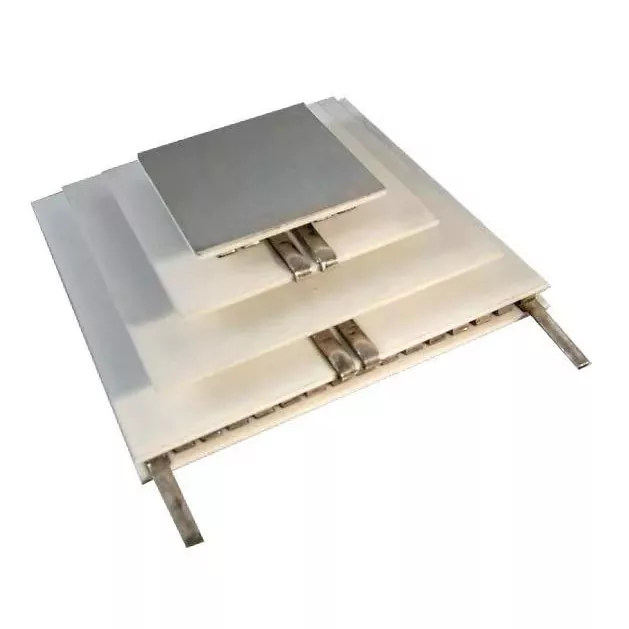

Les refroidisseurs thermoélectriques à quatre étages sont des dispositifs de refroidissement thermoélectriques à plusieurs étages basés sur le principe de refroidissement thermoélectrique des semi-conducteurs. Ils obtiennent une réduction de température étape par étape grâce à quatre étapes de refroidissement continu.
Contrairement aux équipements de réfrigération traditionnels composés de compresseurs, de réfrigérants et de pièces mécaniques mobiles, ils transfèrent activement la chaleur du côté froid vers le côté chaud grâce à l'effet thermoélectrique. La structure à quatre étages permet à chaque étage de gérer une partie du processus de formation de différence de température, étendant finalement l'effet de refroidissement au côté froid du quatrième étage.
Les refroidisseurs thermoélectriques à quatre étages se composent de quatre couches de refroidissement thermoélectriques fonctionnant en continu. L'étape précédente réduit la température de base de fonctionnement pour l'étape suivante, et la chaleur est progressivement transférée à travers la structure à plusieurs étages, permettant au côté froid de la quatrième étape de continuer à travailler vers des températures plus basses.
Contrairement aux structures qui reposent sur la dissipation naturelle de la chaleur ou la conduction thermique passive, elle transfère activement la chaleur par effet Peltier.
Lorsque le système est allumé, le module thermoélectrique commence à fonctionner. Le côté froid absorbe la chaleur tandis que le côté chaud dégage de la chaleur, lui permettant de participer activement à la réduction et à la stabilisation de la température en fonction des besoins de l'équipement.
Il adopte une technologie de refroidissement thermoélectrique à semi-conducteurs sans pièces mécaniques mobiles et ne repose pas sur les réfrigérants traditionnels.
Cette structure convient aux systèmes sensibles aux vibrations mécaniques, ayant un espace interne limité ou nécessitant des composants de réfrigération mécaniques réduits. Sans mécanismes mobiles tels que les compresseurs, ses caractéristiques de fonctionnement sont plus adaptées aux environnements de gestion thermique de précision.
La principale valeur de la structure à quatre étages réside dans sa capacité à augmenter progressivement la différence de température, ce qui la rend adaptée aux applications nécessitant des niveaux de température plus bas.
Il n'est pas seulement utilisé pour le refroidissement mais également pour les systèmes nécessitant un réglage et une stabilisation actifs de la température.
Lorsque l'équipement doit maintenir une température spécifique du côté froid, le refroidisseur thermoélectrique peut agir comme un composant d'exécution dans le système de gestion thermique et fonctionner avec des composants de détection et de contrôle de la température.
La structure thermoélectrique à plusieurs étages peut réaliser un refroidissement à plusieurs étages dans un espace compact sans nécessiter de gros composants mécaniques utilisés dans les systèmes de réfrigération à compression traditionnels.
Pour les équipements dotés d'un espace interne limité nécessitant un refroidissement en profondeur, les structures thermoélectriques à plusieurs étages offrent une valeur significative pour l'intégration du système.
Le refroidissement thermoélectrique est basé sur l'effet Peltier. Lorsque l’électricité est appliquée, un transfert de chaleur se produit à l’intérieur des matériaux thermoélectriques, créant un côté froid et un côté chaud.
Pour une structure en quatre étapes, le processus de travail comprend :
1. Refroidissement du premier étage : Le premier étage transfère la chaleur et établit la différence de température initiale.
2. Refroidissement de deuxième étape : Le deuxième étage utilise la température plus basse créée par le premier étage comme base de fonctionnement et continue de réduire la température.
3. Troisième étape de refroidissement : La température continue de baisser tandis que la chaleur est continuellement transférée vers le côté chaud.
4. Refroidissement du quatrième étage : L'étage final poursuit un refroidissement en profondeur, faisant du côté froid du quatrième étage le point de température la plus basse de l'ensemble de la structure à plusieurs étages.
Nos refroidisseurs thermoélectriques à quatre étages peuvent être utilisés dans des applications professionnelles telles que les équipements de diagnostic, les équipements d'analyse sanguine et les systèmes de contrôle de la température de laboratoire.
Dans les équipements liés aux semi-conducteurs, le contrôle de la température affecte directement certains environnements de processus et les conditions de fonctionnement des composants électroniques. Notre produit peut être appliqué dans les systèmes de gestion thermique industriels qui nécessitent un refroidissement profond localisé.
Les refroidisseurs thermoélectriques à plusieurs étages peuvent être utilisés dans les équipements de communication sensibles à la température, les dispositifs optoélectroniques et les équipements laser.
Grâce à la technologie de refroidissement thermoélectrique à semi-conducteurs, il convient aux applications aérospatiales.
A1 : Ils conviennent principalement aux équipements professionnels nécessitant un refroidissement en profondeur ou une stabilisation précise de la température, y compris les équipements médicaux et de laboratoire, les équipements semi-conducteurs, les équipements de communication et optoélectroniques, les systèmes aérospatiaux et les équipements industriels spéciaux. Leur adéquation à un projet spécifique doit être confirmée en fonction de la température cible, de la charge thermique et des conditions de dissipation thermique du côté chaud.
A2 : La principale différence réside dans les étapes de refroidissement. Une structure à quatre étages se compose de quatre couches de refroidissement thermoélectriques fonctionnant en continu. Chaque étape suivante fonctionne sur la base de la température plus basse créée par l'étape précédente, ce qui la rend adaptée aux applications nécessitant des différences de température plus importantes et un refroidissement plus profond.
A3 : Le produit adopte une technologie de refroidissement thermoélectrique à semi-conducteurs et ne repose pas sur les réfrigérants utilisés dans les systèmes de réfrigération à compression mécanique traditionnels.
A4 : Une fois que le refroidisseur thermoélectrique a absorbé la chaleur du côté froid, la chaleur doit être évacuée par le côté chaud. Si la température du côté chaud continue d'augmenter, la capacité de refroidissement et l'établissement de la différence de température de la structure à plusieurs étages seront affectés. Par conséquent, les dissipateurs thermiques, les méthodes de refroidissement et l’espace d’installation doivent être pris en compte ensemble lors de la phase de conception du projet.
A5 : La possibilité d'appliquer directement un produit standard dépend des exigences de l'équipement. Nous vous recommandons de fournir des informations telles que la température cible, la charge thermique, les dimensions d'installation et les conditions d'alimentation électrique avant l'achat, afin qu'une structure de produit appropriée puisse être confirmée. Pour les projets avec des dessins ou des échantillons existants, les matériaux associés peuvent également être fournis directement pour l'appariement des produits.
R6 : Oui. Nous soutenons le développement de produits sur la base de dessins ou d'échantillons de clients. Au cours de la première étape de communication, nous discuterons des exigences du produit, confirmerons la solution et procéderons à la production ultérieure.
R7 : Oui. La gamme de produits X-Meritan comprend également des produits NTC et régulateurs de température. Pour les projets nécessitant des solutions de détection de température, de contrôle de la température et de refroidissement thermoélectrique, la sélection des produits peut être discutée en fonction des exigences spécifiques du système.
