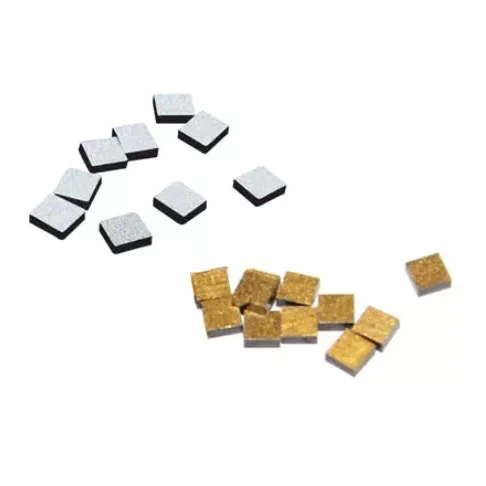

NTC emballé sous film

X-Meritan développe des composants compacts de détection de température pour l'électronique nécessitant une réponse rapide, une détection thermique stable et une résistance à l'environnement. La structure multicouche utilise des oxydes de métaux de transition tels que le manganèse et le nickel, la couche sensible étant fabriquée par pulvérisation magnétron.

Le NTC emballé sous film fournit une réponse thermique typique en 3 secondes, fonctionne de -40 °C à +125 °C et présente une valeur B de 3 950 K. Son film extérieur chimiquement inerte offre une résistance aux acides, aux alcalis et aux solvants organiques, ce qui le rend adapté aux applications industrielles, médicales, électroniques grand public et automobiles.

Spécifications clés

Performance

Réponse thermique rapide

La faible capacité thermique d'environ 1 J/K réduit le décalage thermique et permet une stabilisation typique de la température en 3 secondes. Ceci est utile pour la surveillance des batteries, les instruments médicaux et l’électronique de puissance où des changements rapides de température doivent être détectés.

Large plage de températures

La plage de fonctionnement de -40°C à +125°C prend en charge les applications exposées à des conditions de démarrage à froid, à des températures ambiantes élevées et à des changements thermiques répétés.

Résistance chimique

Le film extérieur inerte protège la structure de détection contre les acides, les alcalis et les solvants organiques. Pour une exposition continue à des vapeurs corrosives hautement concentrées, une validation spécifique à l’application est recommandée.

Précision et résistance

Précision de la température

Les informations disponibles sur le produit ne définissent pas de spécification de précision universelle telle que ±1°C ou ±0,5°C. La précision réelle du système dépend de la tolérance de résistance, de la tolérance de la valeur B, de la conception du circuit, de la résolution ADC, de l'installation et de l'étalonnage.

Pour les projets nécessitant ±1°C ou ±0,5°C, la précision cible doit être spécifiée lors de la demande d'offre afin que X-Meritan puisse évaluer la configuration appropriée.

Options de résistance

La valeur de résistance doit être sélectionnée en fonction du circuit de mesure et de la plage de température cible. Les configurations NTC courantes incluent 10 kΩ, 47 kΩ et 100 kΩ, tandis que les valeurs et tolérances exactes disponibles doivent être confirmées pour le modèle X-Meritan sélectionné.

Les valeurs ci-dessus sont des exemples de sélection plutôt que des spécifications universelles. Les paramètres finaux doivent être confirmés avec la fiche technique applicable.

Comparaison des capteurs

Comparaison technologique

Pour les systèmes électroniques compacts dans la plage de température spécifiée, la structure en couche mince offre une combinaison pratique de réponse rapide, de petite taille et d'intégration facile des circuits.

Domaines d'application

Équipement industriel

Le NTC emballé dans un film peut surveiller la température dans les moteurs, les transformateurs et les équipements d'alimentation électrique. Sa large plage de fonctionnement et sa réponse rapide permettent une surveillance thermique en temps réel.

Dispositifs médicaux

Les thermomètres numériques et les équipements de diagnostic peuvent bénéficier de la faible capacité thermique et de la réponse thermique rapide. Pour les applications médicales avec des exigences strictes en matière de précision, le système de mesure complet doit être validé.

Electronique grand public

La structure mince convient aux smartphones, aux appareils portables, aux systèmes de gestion de batterie et à d'autres assemblages haute densité où l'espace d'installation est limité.

Electronique automobile

Le capteur peut être utilisé pour la surveillance du compartiment moteur et de la batterie. La structure d'oxyde Mn/Ni/Co est conçue pour les applications impliquant des variations de température et des contraintes thermiques.

Notes d'intégration

Auto-chauffant

Le courant de fonctionnement doit rester dans les limites spécifiées. Un courant excessif peut provoquer un auto-échauffement et introduire des erreurs de mesure de température.

Manutention mécanique

Évitez les flexions brusques, les pressions excessives ou les contraintes de traction sur le corps du film lors de l'installation. La fine couche fonctionnelle nécessite une manipulation contrôlée.

Soudure

Utilisez un profil de soudure conforme aux normes de l'industrie pour réduire les chocs thermiques sur la structure multicouche. Les conditions de soudage en production doivent être validées avant la fabrication en série.

Exigences de la demande de prix

Pour les achats OEM et en gros, les acheteurs doivent fournir la valeur de résistance requise, la tolérance de résistance, la valeur B, la température de fonctionnement, la précision cible, le temps de réponse, les dimensions, la méthode de connexion, l'environnement d'application et la quantité estimée.

Par exemple, une demande d'offre peut spécifier : une résistance nominale de 10 kΩ ou 100 kΩ, une tolérance de ±1 %, un fonctionnement de -40 °C à +125 °C et une précision du système de ±0,5 °C. X-Meritan peut alors évaluer la configuration appropriée en fonction de l'application réelle.

X-Meritan prend en charge les exigences de détection de température pour les fabricants de produits électroniques et les projets OEM, y compris les exigences de résistance, de tolérance, de dimensions et de performances spécifiques à l'application.

Foire aux questions

Quelles valeurs de résistance sont disponibles ?

Les options de résistance NTC courantes incluent 10 kΩ, 47 kΩ et 100 kΩ. La valeur de résistance, la tolérance et la valeur B disponibles doivent être confirmées en fonction du modèle X-Meritan sélectionné et des exigences de l'application.

Le NTC peut-il atteindre une précision de ±1°C ou ±0,5°C ?

La précision finale de la température dépend de la tolérance de résistance, de la tolérance de la valeur B, de la conception du circuit, de la résolution ADC, de l'installation et de l'étalonnage. Pour les applications nécessitant une précision du système de ±1°C ou ±0,5°C, X-Meritan peut évaluer la configuration appropriée en fonction des exigences du client.

Quelle est la plage de température de fonctionnement ?

La plage de températures de fonctionnement spécifiée est comprise entre -40 °C et +125 °C, ce qui rend le capteur adapté à de nombreuses applications industrielles, automobiles, de batteries, médicales et électroniques grand public.

À quelle vitesse le capteur réagit-il aux changements de température ?

Le temps de réponse thermique typique est ≤ 3 secondes. La réponse réelle peut varier en fonction de la méthode d'installation, du contact thermique, du débit d'air et de l'environnement.

X-Meritan peut-il fournir des configurations NTC personnalisées ?

Oui. Pour les projets OEM et en vrac, les clients peuvent spécifier la valeur de résistance, la tolérance, la valeur B, la plage de température, l'objectif de précision, les dimensions, la méthode de connexion et d'autres exigences d'application pour l'évaluation de la configuration.
